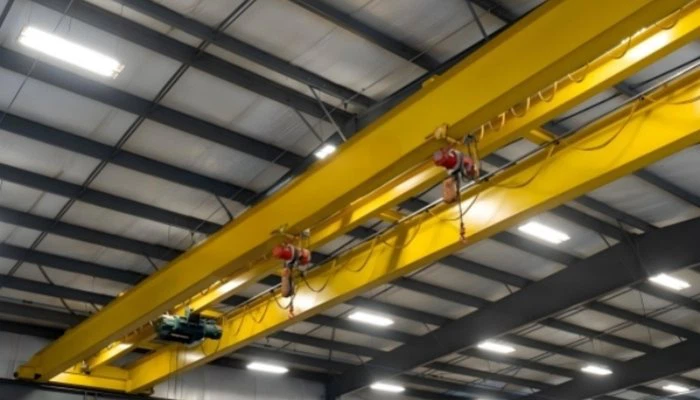

Menukar Frekuensi Dan Mengawal Kelajuan Kren



Kren Menukar Frekuensi dan Mengawal Kelajuan ialah penyelesaian angkat moden yang menyepadukan teknologi penukaran frekuensi untuk membolehkan kawalan tepat ke atas kelajuan mengangkat dan mengembara. Jenis kren termaju ini direka bentuk untuk meningkatkan fleksibiliti, kecekapan dan keselamatan, menyesuaikan dengan lancar kepada pelbagai aplikasi industri yang memerlukan pengendalian beban berubah-ubah dan pelarasan kelajuan.

Kren menggunakan pemacu frekuensi berubah (VFD) untuk memodulasi kelajuan motor, membolehkan pecutan dan nyahpecutan lancar. Teknologi ini meminimumkan tekanan mekanikal pada komponen kren dan menyediakan pengendali kawalan yang lebih besar. Dengan melaraskan kelajuan angkat, angkat dan perjalanan, kren ini memenuhi permintaan operasi yang pelbagai dan mengurangkan masa kitaran. Ciri ini amat berfaedah untuk tugasan yang memerlukan kedudukan yang tepat, kerana ia membolehkan pendekatan terkawal secara beransur-ansur.

Kawalan frekuensi Kren Kekerapan Menukar dan Mengawal Kelajuan mengurangkan risiko goyangan beban, meningkatkan keselamatan semasa pengendalian beban. Ia juga membolehkan hentian kecemasan dengan hayunan beban minimum, menjadikannya sesuai untuk persekitaran yang mengutamakan keselamatan pekerja. Penggunaan kawalan frekuensi mengurangkan penggunaan tenaga dengan ketara, yang membawa kepada kos operasi yang lebih rendah. Selain itu, ia mengurangkan haus pada komponen mekanikal, memanjangkan hayat perkhidmatan kren. Dengan perubahan kelajuan yang lancar dan berterusan, kejutan mekanikal dan haus dikurangkan. Ini memanjangkan jangka hayat komponen kren, meminimumkan keperluan penyelenggaraan dan mengoptimumkan kos operasi dari semasa ke semasa.

4) Kren Kekerapan Berubah dan Mengawal Kelajuan, dilengkapi dengan teknologi kawal selia frekuensi dan kelajuan termaju, merupakan penyelesaian ideal untuk industri yang ingin meningkatkan kecekapan pengendalian, penjimatan tenaga dan keselamatan operasi.

Komponen Teras: Galas, Kotak Gear, Motor, Pam

Tempat Asal: Henan, China

Waranti: 1 Tahun

Berat (KG):2000 kg

Video keluar-pemeriksaan:Disediakan

Laporan Ujian Jentera: Disediakan

Reka bentuk: Rasuk berganda

Keberkesanan: kecekapan tinggi

Kelajuan operasi: Operasi berkelajuan tinggi

Kestabilan: Fungsi anti-hayunan

Warna: Pilihan

Sumber Kuasa: 110V/220V/230V/380V/440V, disesuaikan

Span:7.5-31.5m





1.Rasuk utama

1) Rasuk utama Kren Kekerapan Berubah dan Kawal Selia Kelajuan ialah komponen struktur dan fungsian yang penting bagi rangka kerja kren, direka bentuk untuk menyokong dan mengagihkan beban semasa operasi mengangkat. Kren jenis ini biasanya termasuk mekanisme yang melaraskan kelajuan mengangkat dan kekerapan operasi, membolehkan kawalan yang lebih lancar dan lebih tepat ke atas pergerakan kren.

Ciri-ciri Utama Rasuk Utama dalam Kren Dikawal Kekerapan dan Kelajuan Dibina daripada bahan berkekuatan tinggi seperti keluli berstruktur atau komposit bertetulang. Ia direka bentuk untuk menahan beban dinamik, getaran dan tork yang terhasil daripada pengangkatan beban dan perubahan frekuensi. Menempatkan komponen bermotor. yang membenarkan pelarasan frekuensi, membolehkan kawalan kelajuan berubah-ubah. Menyokong takal, troli dan lain-lain sistem galas beban yang bergantung pada kelajuan terkawal untuk kestabilan dan ketepatan.

3) Rasuk utama dilengkapi dengan pemacu frekuensi boleh ubah (VFD) untuk mengawal kelajuan motor, membolehkan pengendali melaraskan kelajuan kren untuk memadankan keperluan angkat tertentu. Peraturan ini penting untuk mengurangkan goyangan, meningkatkan keselamatan dan meningkatkan kedudukan beban. ketepatan, terutamanya dengan beban berat atau halus. Keupayaan untuk mengawal kelajuan dan kekerapan meminimumkan kesan ke atas komponen struktur, memanjangkan hayat perkhidmatan kren.Menurunkan kekerapan dan kelajuan semasa operasi yang halus mengurangkan tekanan pada rasuk utama dan bahagian kren lain, yang membantu dalam mengekalkan integriti struktur dari semasa ke semasa.Dengan menggunakan kawalan frekuensi untuk memadankan kelajuan operasi kren dengan bebannya, kren ini menjimatkan tenaga, menghasilkan penjimatan kos dan operasi mesra alam.



Sistem Mengangkat

1) Motor: Motor sistem pengangkat dalam kren dengan keupayaan mengubah frekuensi dan mengawal kelajuan biasanya merupakan sistem Pemacu Frekuensi Berubah (VFD). Persediaan ini membolehkan kawalan tepat ke atas kelajuan dan tork motor kren, yang meningkatkan kecekapan, keselamatan dan fleksibiliti untuk mengangkat dan menggerakkan beban berat.

2) Reducer: Pengurang (kotak gear) dalam kren jenis ini bertindak sebagai mekanisme kawalan kelajuan, menterjemahkan kuasa putaran dari motor ke dalam tork dan kelajuan yang sesuai untuk mengangkat dan menurunkan beban. Apabila disepadukan ke dalam sistem kren pemacu frekuensi berubah (VFD), pengurang berfungsi dengan sistem motor dan kawalan untuk memberikan pergerakan yang tepat, lancar dan kecekapan yang lebih besar dalam mengendalikan beban.

Drum: Sistem pengangkat dram dengan keupayaan mengubah kekerapan dan mengawal kelajuan untuk kren secara amnya merujuk kepada mekanisme canggih yang direka untuk meningkatkan kawalan dan kecekapan pengangkatan. Pemacu frekuensi boleh ubah (VFD) atau penyongsang mengawal kelajuan motor dram dengan melaraskan kekerapan elektrik yang dibekalkan. Ini membolehkan kren mengangkat dan menurunkan beban dengan kelajuan berubah-ubah, menyediakan permulaan dan berhenti yang lancar, mengurangkan tekanan mekanikal pada kren, dan meningkatkan kecekapan tenaga.

Tali dawai: Tali dawai dalam sistem pengangkat frekuensi berubah-ubah dan kren pengatur kelajuan ialah komponen penting yang mengendalikan beban dan memudahkan operasi kren yang lancar. Dalam kren sedemikian, tali dawai tertakluk kepada beban dan kelajuan yang berbeza-beza kerana pemacu frekuensi memodulasi kelajuan motor, yang boleh membawa kepada profil tegasan yang berbeza pada tali. Aspek utama termasuk:Tali dawai yang digunakan dalam kren ini selalunya diperbuat daripada keluli berkekuatan tinggi atau bahan aloi lain yang direka untuk menahan beban berat dan menahan haus. Pembinaan tali (terdampar, bilangan wayar, jenis teras) dipilih untuk mengimbangi kelenturan dan kekuatan.

Blok takal: Blok takal dalam sistem pengangkat frekuensi berubah-ubah dan kren pengawal selia kelajuan ialah komponen kritikal yang direka untuk menguruskan beban dengan cekap dan dengan ketepatan. Dalam kren sedemikian, mekanisme pengangkatan menggabungkan motor dengan pemacu frekuensi boleh ubah (VFD) untuk mengawal kelajuan dan kekerapan mengangkat, menjadikan operasi lebih lancar dan cekap tenaga.

6) Peranti pengangkat: Peranti pengangkat sistem kren yang dikawal frekuensi dan kelajuan berubah-ubah ialah bahagian penting kren moden yang digunakan untuk operasi mengangkat yang tepat dan cekap. Sistem ini biasanya direka untuk menyokong beban berat sambil membenarkan kawalan ke atas kelajuan dan kedudukan kren.

3.Tamatgerabak

1) Pengangkutan akhir kren dengan keupayaan untuk menukar frekuensi dan mengawal kelajuan adalah komponen penting untuk kawalan yang tepat dan operasi yang cekap bagi kren atas dan gantri. Pengangkutan hujung ialah bahagian kren yang bergerak di sepanjang landasan kren atau trek. Ia terdiri daripada roda, motor, dan komponen rangka sokongan. Ia pada asasnya membolehkan jambatan kren bergerak ke sana ke mari di sepanjang landasan.

2) Jenis pengangkutan akhir ini dilengkapi dengan penyongsang frekuensi, yang membolehkan kawalan kelajuan berubah-ubah bagi motor. Dengan melaraskan frekuensi motor, pengendali boleh menambah atau mengurangkan kelajuan perjalanan kren dengan lancar dan tepat. Menukar frekuensi membolehkan pecutan dan nyahpecutan lancar, mengurangkan risiko tersentak atau mula dan berhenti secara tiba-tiba yang boleh menyebabkan beban bergoyang atau menyebabkan haus pada komponen kren. Penyongsang frekuensi juga boleh meningkatkan kecekapan tenaga dengan mengendalikan motor pada kelajuan optimum bergantung pada beban , mengurangkan penggunaan kuasa yang tidak perlu.

3) Ringkasnya, gerabak akhir dengan kekerapan yang berubah-ubah dan keupayaan mengawal kelajuan menyediakan operasi kren yang lebih lancar, selamat dan cekap. Ia mengoptimumkan penggunaan tenaga, meminimumkan hayunan beban, mengurangkan haus mekanikal, dan menyumbang kepada produktiviti dan keselamatan keseluruhan.





4. Mekanisme perjalanan kren

1) Prinsip kerja

Mekanisme perjalanan kren kawalan frekuensi dan pengawalan kelajuan beroperasi berdasarkan prinsip teknologi pemacu frekuensi berubah (VFD). Pendekatan ini membolehkan kawalan tepat pergerakan kren dan pelarasan kelajuan dengan mengawal selia frekuensi dan voltan yang dibekalkan kepada motor perjalanan kren. Dengan menukar frekuensi, VFD boleh melaraskan kelajuan motor AC, yang menggerakkan mekanisme perjalanan kren. Turunkan frekuensi mengurangkan kelajuan motor, dan frekuensi yang lebih tinggi meningkatkannya. Peraturan kelajuan dicapai melalui frekuensi laras dan output voltan daripada VFD. Kawalan ini membolehkan pecutan lancar, nyahpecutan dan kelajuan perjalanan yang stabil.

2) Fungsi mekanisme pengendalian kren

Kawalan Kelajuan: Ciri utama mekanisme pengendalian frekuensi terkawal ialah keupayaan untuk mengawal kelajuan motor menggunakan pemacu frekuensi boleh ubah (VFD). Ini membolehkan pecutan dan nyahpecutan lancar, menawarkan kawalan beban yang lebih baik dan mengurangkan tekanan mekanikal pada sistem kren.

Pengendalian Beban: Dengan melaraskan kelajuan motor, pengendali boleh mengawal selia kelajuan atau perlahan kren mengangkat dan menurunkan beban. Ini amat berguna apabila mengendalikan beban yang halus atau berat, kerana ia meminimumkan risiko ayunan beban dan meningkatkan kestabilan.

Kecekapan Tenaga: Menggunakan penukar frekuensi membolehkan kawalan kelajuan berubah-ubah, yang menjadikan kren lebih cekap tenaga dengan menggunakan kuasa secara berkadar dengan beban dan kelajuan operasi.

Mula/Berhenti Lancar: Sistem ini membenarkan permulaan dan pemberhentian lembut mekanisme mengangkat kren, mengurangkan haus dan lusuh pada bahagian mekanikal, dan mencegah tersentak secara tiba-tiba yang boleh berbahaya atau merosakkan.

Ciri Keselamatan: Kawalan kekerapan memastikan pergerakan kren lebih lancar dan lebih mudah diramal, yang meningkatkan keselamatan. Ia juga membenarkan had terprogram khusus pada kelajuan dan kapasiti beban, meningkatkan lagi keselamatan operasi.

5. mekanisme perjalanan troli

1) Komposisi struktur

Kerangka Troli: Kerangka troli biasanya diperbuat daripada keluli berkekuatan tinggi, direka untuk menahan beban berat. Ia memegang semua komponen bergerak dan memastikan ketegaran dan kestabilan.

Panduan atau Rel: Rangka troli bergerak di sepanjang rel atau gantri, selalunya dipasang pada struktur atas kren. Rel ini dijajarkan dengan tepat untuk memastikan pergerakan lancar.

Motor AC/DC: Motor dengan kawalan kelajuan berubah (biasanya melalui pemacu frekuensi berubah atau VFD) digunakan. Kekerapan motor boleh dilaraskan untuk mengawal kelajuan troli. Motor AC lebih biasa digunakan, tetapi motor DC juga boleh digunakan untuk aplikasi tertentu.

Pemacu Frekuensi Berubah (VFD): Ini adalah elemen utama untuk mengawal kelajuan. Dengan menukar frekuensi yang dibekalkan kepada motor, VFD melaraskan kelajuan motor dengan lancar, membolehkan kawalan tepat ke atas pergerakan troli.

Penurun/Kotak Gear: Kotak gear digunakan untuk menurunkan kelajuan motor dan memindahkan tork ke roda atau dram yang memacu troli. Nisbah gear dipilih berdasarkan keperluan beban dan kelajuan.

Roda: Troli dilengkapi dengan roda yang menaiki rel atas. Roda ini dipasang pada gandar dan direka bentuk untuk mengendalikan kedua-dua beban dan daya dinamik semasa perjalanan.

Lori: Set roda (juga dipanggil trak) ialah pemasangan roda, galas dan penyokong yang membolehkan troli bergerak di sepanjang treknya.

2) Fungsi mekanisme pengendalian troli

Kawalan Kelajuan Tepat: Fungsi utama mekanisme pengendalian troli adalah untuk membolehkan kawalan tepat ke atas kelajuan troli bergerak di sepanjang landasan kren. Menggunakan Pemacu Frekuensi Berubah (VFD), kelajuan troli boleh dilaraskan secara berterusan dan lancar, berdasarkan beban yang diperlukan atau keadaan operasi. VFD melaraskan frekuensi dan voltan yang dibekalkan kepada motor, menukar kelajuannya dengan cekap.

Peraturan Kelajuan:Kren beroperasi dalam keadaan beban yang berbeza-beza, dan keupayaan untuk mengawal kelajuan berdasarkan berat atau sifat beban yang dibawa adalah penting. Dengan sistem VFD, kelajuan troli boleh diselaraskan dengan mudah sebagai tindak balas kepada keadaan ini, memastikan operasi lancar.

Kecekapan Tenaga: Dengan menggunakan VFD untuk mengawal motor troli, penggunaan tenaga boleh dioptimumkan. Motor hanya menggunakan tenaga sebanyak yang diperlukan untuk kelajuan yang diperlukan, mengurangkan kehilangan kuasa semasa operasi kelajuan rendah. Ini membawa kepada kecekapan tenaga yang lebih baik, terutamanya dalam proses dengan permulaan, berhenti dan perubahan kelajuan yang kerap.

Mula dan Berhenti Lancar:Sistem berasaskan VFD membolehkan permulaan dan pemberhentian troli yang lembut, meminimumkan tekanan mekanikal pada komponen kren. Ini menghalang gerakan tersentak dan daya mengejut yang boleh merosakkan kren atau beban, memastikan operasi yang lebih lancar dan selamat.

Kawalan Beban: Mekanisme ini menyediakan kawalan yang lebih baik ke atas beban, terutamanya apabila mengangkat atau menurunkannya. Dengan melaraskan kelajuan troli dalam masa nyata, pengendali boleh menguruskan pergerakan beban dengan lebih berkesan, memastikan ketepatan semasa tugas mengangkat dan meletakkan kedudukan kritikal.

Keselamatan: VFD membantu meningkatkan keselamatan kren dengan menghalang pergerakan mengejut atau kelajuan berlebihan yang boleh menimbulkan risiko kepada kren, operator atau beban. Dengan mengawal kelajuan dalam masa nyata, sistem mengurangkan kemungkinan kemalangan atau kerosakan.

Ketepatan dan Kedudukan yang Diperbaiki: Apabila kren perlu meletakkan beban dengan ketepatan yang tinggi, keupayaan kawalan kelajuan mekanisme pengendalian troli membantu meletakkannya dengan lebih ketepatan. Sistem ini membolehkan pengendali memperlahankan atau melaraskan kelajuan pada titik tertentu semasa operasi, memastikan bahawa beban diletakkan dengan tepat tanpa melampaui batas atau menyebabkan gelinciran.

Kawalan Jauh dan Automatik:Dalam sistem moden, mekanisme pengendalian troli boleh dikaitkan dengan sistem automasi atau kawalan jauh, membolehkan operasi atau operasi automatik sepenuhnya dari jauh.

6.Roda kren

1) Fungsi roda:Roda kren dalam konteks Kren Kekerapan Berubah dan Kawal Selia Kelajuan biasanya merujuk kepada komponen sistem mekanikal kren yang terlibat dalam pergerakan dan kawalan beban kren. Dalam kren sedemikian, kekerapan operasi dan kelajuan kren boleh dilaraskan untuk mengoptimumkan prestasi, meningkatkan keselamatan, dan menyediakan kawalan yang lebih tepat. Roda kren dalam sistem sedemikian lazimnya merupakan sebahagian daripada mekanisme yang menggerakkan kren di sepanjang trek atau mengawal pergerakan angkat. Bagi kren dengan kelajuan boleh laras, roda mesti mampu mengendalikan beban dan kelajuan operasi yang berbeza-beza tanpa kehilangan prestasi. .

2) Dalam kren moden, terutamanya kren yang mempunyai pemacu kelajuan berubah-ubah, pergerakan roda kren (cth, angkat, perjalanan) dikawal oleh Pemacu Frekuensi Berubah (VFD). VFD melaraskan kekerapan bekalan kuasa kepada motor kren, dengan itu mengawal kelajuan roda kren dan beban. VFD membolehkan pecutan dan nyahpecutan kren yang lancar, mencegah tekanan mekanikal dan meningkatkan kecekapan tenaga.

3) Kren yang dilengkapi dengan sistem untuk mengawal kelajuan boleh melaraskan operasinya berdasarkan beban, lokasi atau tugas. Ini dicapai dengan mengubah suai voltan dan kekerapan yang dibekalkan kepada motor, yang secara langsung mempengaruhi kelajuan putaran roda kren. Kawalan kelajuan memastikan kren beroperasi dengan selamat, terutamanya apabila mengendalikan beban berat atau bekerja dalam persekitaran yang halus.

7. Cangkuk Kren

1) Cangkuk kren dengan kekerapan berubah dan kelajuan mengawal selia merujuk kepada sistem kren yang direka bentuk dengan mekanisme kawalan lanjutan untuk mengangkat dan menurunkan beban pada kelajuan yang berbeza-beza, selalunya menggunakan pemacu frekuensi atau pemacu frekuensi berubah (VFD).

2) Pemacu Frekuensi Berubah (VFD): VFD digunakan dalam kren untuk mengawal kelajuan motor dengan melaraskan kekerapan kuasa elektrik yang dibekalkan kepada mereka. Ini membolehkan cangkuk kren bergerak pada kelajuan yang berbeza, meningkatkan ketepatan dan mengurangkan tekanan mekanikal pada sistem. Perubahan frekuensi membolehkan cangkuk kren melaraskan kelajuan mengangkat berdasarkan berat beban, keperluan pergerakan beban atau arahan pengendali. kelajuan cangkuk kren dikawal melalui mekanisme mula dan berhenti yang lembut, yang memastikan peningkatan atau penurunan kelajuan secara beransur-ansur dan bukannya gerakan mengejut. Ini mengurangkan risiko tersentak atau merosakkan beban atau komponen kren.

Motor

Motor untuk kren yang boleh menukar frekuensi dan mengawal kelajuan biasanya menggunakan sistem Pemacu Frekuensi Berubah (VFD). Sistem ini membolehkan kawalan tepat ke atas kelajuan dan tork motor dengan melaraskan kekerapan kuasa yang dibekalkan kepada motor.

2) Prinsip kerja motor : VFD mengubah frekuensi bekalan kepada motor, menukar kelajuan motor. Frekuensi yang lebih rendah memperlahankan motor, manakala frekuensi yang lebih tinggi mempercepatkannya. Ini penting untuk kren, di mana pengangkatan dan penurunan yang lancar dan terkawal diperlukan.

3) Faedah motor: Menyediakan kawalan lancar dan tepat ke atas operasi kren, mengurangkan jerking dan getaran. VFD boleh mengurangkan penggunaan tenaga dengan melaraskan kelajuan motor mengikut permintaan. Dengan mengawal pecutan dan nyahpecutan, VFD mengurangkan tekanan mekanikal, memanjangkan hayat kedua-dua motor dan kren.Permulaan dan berhenti yang lembut, bersama-sama dengan peraturan kelajuan, membantu dalam mengurangkan kemalangan, terutamanya dalam persekitaran dengan ruang terhad.

.

Sistem penggera bunyi dan cahaya & suis had

1) Sistem penggera bunyi dan cahaya

Sistem penggera bunyi dan cahaya untuk kren dengan kekerapan yang berubah-ubah dan kelajuan mengawal selia biasanya digunakan untuk memberikan amaran dan amaran keselamatan semasa operasi kren. Sistem ini penting dalam menyedarkan pengendali dan kakitangan berdekatan dengan pelbagai keadaan, seperti menukar mod operasi, pelarasan kelajuan atau potensi bahaya. Amaran bahaya: Apabila kren hendak memulakan atau menamatkan kerja, sistem akan menghantar isyarat bunyi dan cahaya untuk memberi amaran kepada kakitangan sekitar.

Penggera bunyi berfungsi sebagai amaran yang boleh didengar untuk memberi amaran kepada kakitangan apabila kren beroperasi pada kelajuan yang berbeza, atau apabila ia memasuki fasa tertentu seperti mengangkat, menurunkan atau memindahkan beban.

Kekerapan bunyi boleh diubah untuk menunjukkan keadaan yang berbeza. Kekerapan bunyi penggera mungkin berubah bergantung pada faktor seperti kelajuan kren atau keadaan beban. Sebagai contoh, frekuensi yang lebih tinggi boleh digunakan apabila kren beroperasi pada kelajuan yang lebih pantas, dan frekuensi yang lebih rendah untuk kelajuan yang lebih perlahan. Ini membolehkan pekerja mengenali mod operasi kren dengan bunyi sahaja. Corak bunyi mungkin melaraskan berhubung dengan kelajuan operasi kren. Jika kren memecut atau menyahpecutan, bunyi mungkin berubah dalam intensiti atau pic.

2) Suis had

Penggera ringan memberikan amaran visual untuk melengkapkan bunyi, memastikan kakitangan di kawasan itu dapat melihat penggera, walaupun mereka tidak dapat mendengarnya dengan jelas. Ia boleh digunakan bersama penggera bunyi atau secara bebas, bergantung pada persekitaran (seperti kawasan industri yang bising). Penggera cahaya boleh menukar warna dan berkelip pada kelajuan yang berbeza untuk menunjukkan pelbagai keadaan. dilaraskan berdasarkan kelajuan kren atau keadaan operasi tertentu.

10. Peranti Keselamatan

Perlindungan Lebihan Beban: Menghalang kren daripada mengangkat lebih daripada beban terkadarnya. Penderia beban lampau atau sel beban mengukur berat yang diangkat dan boleh mencetuskan penutupan automatik jika beban melebihi ambang yang telah ditetapkan. Dalam sesetengah sistem, pelarasan frekuensi atau pengurangan kelajuan berlaku apabila beban terlalu berat.

Peranti Had Kelajuan: Memastikan kren beroperasi dalam had laju yang selamat. Dengan menggunakan VFD atau pengawal kelajuan, kelajuan kren boleh dilaraskan untuk kekal dalam had yang ditentukan untuk pelbagai operasi (mengangkat, menurunkan, melintasi, dsb.). Jika kelajuan melebihi had selamat, sistem boleh mengurangkan atau menghentikan pergerakan secara automatik.

Sistem Pemantauan Frekuensi: Memantau dan mengawal kekerapan motor untuk memastikan operasi yang selamat. Sistem VFD mengawal kelajuan dengan melaraskan kekerapan kuasa yang dibekalkan kepada motor. Sistem pemantauan bersepadu boleh memastikan bahawa frekuensi motor tidak melebihi had operasi yang selamat.

Hentian Kecemasan (E-Stop): Menyediakan cara cepat untuk menghentikan kren sekiranya berlaku kecemasan. Butang berhenti kecemasan diletakkan di pelbagai lokasi yang boleh diakses pada kren. Apabila ditekan, ia serta-merta memotong kuasa kren, menghentikan semua pergerakan. Ini penting untuk mengelakkan kemalangan dalam keadaan yang tidak dijangka.

Suis Had: Menghalang pergerakan berlebihan komponen kren. Suis had dipasang di hujung laluan perjalanan kren (cth, angkat, troli, jambatan). Suis ini akan menghentikan kren daripada bergerak melepasi had yang ditetapkan untuk mengelakkan kerosakan pada struktur atau kegagalan sistem pemacu.

Sistem Brek: Memastikan kren berhenti dengan selamat dan segera apabila diperlukan. Sistem brek termasuk brek dinamik, regeneratif atau mekanikal yang berfungsi apabila kelajuan perlu dikurangkan atau apabila berhenti kecemasan diaktifkan. Dalam kren terkawal frekuensi, sistem pemacu juga boleh menggunakan brek regeneratif untuk membantu memperlahankan kren.

Interlock Sistem Kawalan: Memastikan kren beroperasi hanya dalam keadaan selamat. Interlocks menghalang pergerakan kren tertentu jika syarat keselamatan tidak dipenuhi. Contohnya, kren mungkin tidak bergerak jika cangkuk tidak dimuatkan dengan betul, atau jika kerosakan dikesan dalam sistem kuasa atau kawalan.

Pemantauan Suhu: Mengelakkan terlalu panas komponen kren. Penderia mengukur suhu komponen kritikal, seperti motor atau VFD. Jika suhu melebihi ambang selamat, kren mungkin secara automatik mengurangkan kelajuan atau menutup untuk mengelakkan kerosakan.

Perlindungan Arus dan Voltan: Melindungi daripada kerosakan elektrik. Sistem pemantauan memeriksa voltan dan arus yang dibekalkan kepada kren. Jika terdapat sisihan melebihi julat selamat (cth, lonjakan voltan atau penurunan), sistem akan sama ada menutup atau melaraskan frekuensi dan kelajuan untuk melindungi sistem elektrik daripada kerosakan.

Penunjuk Kelajuan Angin

Tujuan: Memastikan operasi kren selamat dalam persekitaran luar.

Cara Ia Berfungsi: Dalam kren luar, penunjuk kelajuan angin memantau keadaan persekitaran. Jika kelajuan angin melebihi ambang, kren mungkin dilumpuhkan secara automatik atau disekat daripada bergerak untuk mengelakkan kemalangan yang disebabkan oleh hayunan beban akibat angin.

Sistem Pemantauan Pergerakan Kren: Menyediakan pemantauan masa nyata pergerakan kren. Sistem yang memantau kedudukan dan kelajuan pelbagai komponen kren. Sistem ini boleh memberi amaran kepada pengendali jika terdapat sebarang anomali dalam operasi, seperti kelajuan berlebihan atau laluan yang salah.

Sistem Kawalan Goyangan Beban: Mengurangkan kesan goyangan beban pada kestabilan kren. Sistem ini menggunakan penderia dan VFD untuk melaraskan pergerakan kren, mengurangkan goyangan yang disebabkan oleh beban. Ini amat berguna untuk beban besar atau terampai.

Sistem Anti-Perlanggaran: Menghalang kren daripada berlanggar dengan objek atau kren lain. Penderia anti-perlanggaran, seperti penderia radar, ultrasonik atau laser, digunakan untuk mengesan halangan di laluan kren. Jika halangan dikesan, kren akan berhenti atau menukar arah untuk mengelakkan perlanggaran.

11. Mod Kawalan

Pemacu Frekuensi Berubah (VFD): VFD melaraskan kekerapan arus elektrik yang dibekalkan kepada motor. VFD menukarkan kuasa AC masuk kepada DC dan kemudian menyongsangkannya kembali kepada AC pada frekuensi berubah-ubah. Kelajuan motor kren bertambah atau berkurang berdasarkan tetapan frekuensi.

Mod Kawalan: Dalam mod ini, kelajuan kren ditetapkan berdasarkan input frekuensi, tanpa maklum balas. Ia lebih ringkas tetapi kurang tepat. Kawalan gelung tertutup menggunakan penderia untuk memantau prestasi kren (cth, berat beban, kelajuan) dan melaraskan frekuensi secara automatik untuk mengekalkan kelajuan atau tork yang diingini.

Kawalan Kelajuan dalam Kren: Kelajuan motor angkat boleh dikawal menggunakan VFD, yang melaraskan kelajuan berdasarkan keadaan beban. Sama seperti pengangkatan, kelajuan perjalanan kren (cth, pergerakan di sepanjang rel) boleh dikawal dengan mengubah frekuensi yang dibekalkan kepada motor perjalanan. Untuk pergerakan mendatar kren, kawalan frekuensi memastikan pergerakan lancar dan cekap, mengurangkan hentakan secara tiba-tiba dan meningkatkan keselamatan.

Ciri Lanjutan dalam Kawalan Kelajuan Kren: Tetapan ramp-up dan ramp-down membenarkan peningkatan atau penurunan kelajuan secara beransur-ansur, menghalang mula dan berhenti mengejut yang boleh merosakkan kren atau beban. Sesetengah sistem membenarkan kawalan tork yang tepat, memastikan kren beroperasi secara optimum di bawah keadaan beban yang berbeza tanpa membebankan motor. Dalam sesetengah sistem canggih, apabila kren menurun dengan beban, tenaga yang berlebihan boleh disalurkan semula ke dalam bekalan kuasa, meningkatkan kecekapan tenaga.

Kawalan Kelajuan Menggunakan PLC (Pengawal Logik Boleh Diprogram): Kren sering disepadukan dengan sistem PLC yang berinteraksi dengan VFD untuk menyediakan strategi kawalan yang lebih canggih seperti pengesanan beban, pengesanan kerosakan dan profil kelajuan tersuai untuk operasi yang berbeza. PLC boleh melaraskan secara dinamik kelajuan kren bergantung pada data masa nyata, seperti berat atau kedudukan.

Ciri Keselamatan: Sistem ini boleh menghalang kelajuan atau tork yang berlebihan yang boleh menyebabkan kren atau kerosakan beban. Sistem berasaskan VFD boleh dihentikan dengan cepat untuk menghentikan kren jika kecemasan berlaku.







12.Lakaran

























Teknikal utama







Ketepatan dan Kawalan yang Dipertingkatkan:Dengan menukar kekerapan dan mengawal kelajuan, operasi kren boleh menjadi lebih tepat, terutamanya untuk tugas seperti mengangkat beban yang halus atau berat. Pengendali boleh melaraskan kelajuan kren untuk memenuhi keperluan khusus, mengurangkan risiko beban berayun atau beralih. Menggunakan pemacu frekuensi boleh ubah (VFD) membolehkan pecutan dan nyahpecutan yang lebih lancar, mengurangkan tekanan mekanikal dan haus pada komponen seperti motor, gear dan brek.

Kecekapan Tenaga: Mengawal kelajuan kren mengikut beban dan tugas membantu mengurangkan penggunaan tenaga. Sebagai contoh, menjalankan kren pada kelajuan yang lebih rendah apabila mengendalikan beban yang lebih ringan mengurangkan penggunaan kuasa berbanding berjalan pada kelajuan penuh sepanjang masa. Sesetengah sistem termaju boleh menjana semula tenaga kembali ke dalam grid apabila memperlahankan atau menurunkan beban, mengurangkan penggunaan elektrik secara keseluruhan.

Mengurangkan Haus dan Lusuh: Apabila kren beroperasi pada kelajuan berubah-ubah, ia mengurangkan sentakan atau renjatan secara tiba-tiba yang berlaku apabila memulakan atau berhenti. Ini membantu dalam memanjangkan hayat komponen mekanikal kren, seperti motor, pemacu dan kabel. Operasi yang lebih lancar dan tekanan mekanikal yang kurang membawa kepada keperluan penyelenggaraan yang lebih sedikit dan kos pembaikan jangka panjang yang lebih rendah.

Keselamatan Dipertingkat: Pelarasan kelajuan beransur-ansur mengurangkan kemungkinan tersentak secara tiba-tiba yang boleh menjejaskan kestabilan beban, mengurangkan risiko kemalangan. Kren dengan kelajuan terkawal lebih mudah dikendalikan oleh pengendali, yang boleh mengurangkan keletihan operator dan meningkatkan keselamatan.

Peningkatan Produktiviti: Mengawal kelajuan membolehkan pengendalian beban yang lebih berat dengan lebih pantas apabila diperlukan, meningkatkan produktiviti kren keseluruhan. Keupayaan untuk melaraskan kelajuan memberikan lebih fleksibiliti untuk tugas mengangkat yang berbeza, meningkatkan kecekapan operasi.

Faedah Alam Sekitar: Kren yang beroperasi pada kelajuan terkawal cenderung menghasilkan kurang bunyi, terutamanya dalam persekitaran bandar atau sensitif bunyi, menyumbang kepada operasi yang lebih mesra alam. Penjimatan tenaga daripada penggunaan kuasa yang dikurangkan, serta keupayaan untuk menjana semula kuasa, menyumbang untuk menurunkan jejak karbon keseluruhan kren.

Pengendalian Beban yang Dipertingkatkan: Mengawal selia kelajuan boleh membantu dalam kedudukan beban yang lebih tepat, terutamanya apabila bekerja dalam ruang terkurung atau dengan keperluan penempatan yang tepat. Dengan melaraskan kelajuan dan memantau berat beban dalam masa nyata, terdapat kurang peluang untuk melebihi kapasiti kren, dengan itu meningkatkan keselamatan dan mencegah kerosakan pada peralatan.





Pembinaan:Membina struktur bertingkat tinggi: Kren biasanya digunakan di tapak pembinaan untuk mengangkat bahan berat seperti rasuk keluli, blok konkrit dan bahagian pasang siap untuk pembinaan bangunan dan jambatan. Kren membantu dalam perobohan dengan mengangkat kepingan besar serpihan atau serpihan daripada bangunan.

Penghantaran dan Pelabuhan:Memunggah/memunggah kontena: Kren digunakan untuk memuat dan memunggah kontena dari kapal, yang penting untuk perdagangan antarabangsa. Kren juga memindahkan barang pukal, seperti arang batu atau bijirin, di pelabuhan.

Pembuatan: Kren digunakan di kilang untuk mengangkut komponen atau bahagian berat di sepanjang garis pemasangan. Kren membantu dalam meletakkan dan memasang jentera berat di kilang dan gudang.

Perlombongan: Di lombong, kren membantu mengangkut mineral yang diekstrak atau memindahkan peralatan perlombongan. Kren sering digunakan untuk memindahkan peralatan dan bahan penggerudian di pelantar luar pesisir.

Industri Minyak dan Gas: Kren digunakan untuk mengangkat dan mengalihkan peralatan dan bekalan besar di platform minyak atau pelantar luar pesisir. Kren membantu dalam meletakkan bahagian besar saluran paip semasa pemasangan.

Loji Kuasa: Kren adalah penting untuk memasang turbin dan peralatan berat di loji kuasa, termasuk loji nuklear dan hidroelektrik. Kren digunakan untuk penyelenggaraan tetap peralatan loji.

Pengangkutan: Kren digunakan untuk mengangkut beban berat dan bersaiz besar, seperti kenderaan, jentera atau peralatan bersaiz besar. Kren membantu dalam mengangkat dan meletakkan semula komponen berat dalam operasi kereta api, terutamanya untuk pembaikan atau pembinaan.

Aeroangkasa: Dalam pembuatan aeroangkasa, kren digunakan untuk memasang dan menggerakkan bahagian pesawat yang besar. Kren menggerakkan bahagian besar seperti sayap dan bahagian fiuslaj dalam kemudahan pembuatan.

Perkhidmatan Kecemasan: Kren boleh digunakan dalam situasi menyelamat untuk mengangkat mangsa atau serpihan dari kawasan bencana seperti bangunan runtuh. Kren kadangkala digunakan untuk mengalihkan serpihan atau membantu pasukan pemadam kebakaran di kawasan yang sukar dicapai.





Fasa Reka Bentuk: Berdasarkan keperluan pelanggan, tentukan kapasiti beban kren, julat kelajuan operasi dan kefungsian yang diperlukan (cth, peraturan kelajuan, mula/berhenti lancar). Pilih komponen elektrik dan mekanikal yang diperlukan untuk kren.

Reka Bentuk Struktur: Komponen struktur kren, seperti galang, rangka angkat dan troli, direka bentuk dan direka untuk menyokong beban dan tegasan operasi. Keluli berkekuatan tinggi biasanya digunakan untuk memastikan ketahanan dan keselamatan. Rangka, troli, angkat , dan bahagian lain dikimpal atau diikat bersama.

Reka Bentuk Sistem Pemacu dan Kawalan: Pilih jenis motor, biasanya motor AC, yang sesuai untuk operasi kelajuan berubah-ubah. Pemacu Frekuensi Berubah disepadukan ke dalam sistem untuk melaraskan kelajuan motor dengan menukar frekuensi kuasa yang dibekalkan kepadanya. Ini membolehkan pecutan dan nyahpecutan lancar, penjimatan tenaga dan kawalan kelajuan yang tepat. Melaksanakan sistem kawalan elektrik, selalunya berasaskan PLC (Programmable Logic Controller).

Pendawaian dan Pemasangan Elektrik: Komponen elektrik (motor, VFD, penderia, panel kawalan, dll.) disambungkan mengikut rajah pendawaian. Panel kawalan dibina untuk menempatkan PLC, VFD dan sistem perlindungan yang diperlukan. Penderia kedudukan dan kelajuan disepadukan untuk memantau operasi kren, memastikan kawalan kelajuan yang tepat dan mencegah lebihan muatan.

Pemasangan Sistem Kren: Pasangkan motor (biasanya aruhan AC atau motor segerak) pada rangka kren. Motor ini disambungkan ke sistem angkat dan troli. Sistem kren disambungkan ke grid elektrik tempatan atau bekalan kuasa khusus. Pasang sistem perlindungan beban lampau, brek kecemasan dan interlock keselamatan untuk memastikan kren beroperasi dengan selamat.

Pengujian dan Penentukuran: Jalankan kuasa awal sistem kren untuk memeriksa komponen elektrik dan integriti sistem kawalan. Sahkan bahawa VFD boleh melaraskan kelajuan motor dengan tepat merentasi julat kelajuan operasi yang diperlukan. Uji kren dengan pelbagai beban untuk memastikan bahawa kren boleh mengendalikannya tanpa masalah seperti ketegangan yang berlebihan pada komponen atau kegagalan motor. Uji sistem keselamatan, seperti perlindungan beban lampau, suis had dan fungsi berhenti kecemasan, untuk memastikan ia bertindak balas dengan betul sekiranya berlaku kerosakan.

Pelarasan dan Pengoptimuman: Laraskan tetapan VFD untuk memastikan pecutan dan nyahpecutan lancar, dengan sentakan atau tekanan yang minimum pada sistem. Pastikan kren beroperasi dengan lancar merentasi semua kelajuan dan di bawah beban, melaraskan parameter sistem kawalan mengikut keperluan. Buat pelarasan untuk mengoptimumkan penggunaan tenaga semasa operasi biasa, mengambil kesempatan daripada pemacu frekuensi berubah-ubah.

Pemeriksaan Akhir: Periksa semua sambungan dikimpal, bolt dan bahagian bergerak untuk memastikan penjajaran yang betul dan pemasangan yang selamat. Pastikan semua pendawaian dan sambungan selamat, terlindung dengan betul dan memenuhi piawaian kod. Sahkan bahawa PLC dan sistem kawalan berfungsi sepenuhnya, bertindak balas dengan betul kepada input operator.

Latihan dan Penyerahan: Berikan latihan kepada pengendali kren tentang cara menggunakan ciri perubahan frekuensi dan pengawalan kelajuan dengan berkesan. Latih kakitangan penyelenggaraan tentang pengendalian dan penyelesaian masalah sistem elektrik kren, termasuk VFD, motor dan panel kawalan. Sediakan semua dokumentasi yang diperlukan, seperti skema elektrik, manual operasi dan jadual penyelenggaraan.
