Kren Perjalanan Atas Kepala



Kren kembara atas, juga dikenali sebagai kren jambatan, ialah sejenis peralatan mengangkat yang digunakan secara meluas dalam pelbagai industri untuk pengendalian bahan. Ia direka untuk memindahkan beban berat secara mendatar merentasi ruang kerja, biasanya di kilang pembuatan, gudang dan bengkel.

2. Kren bergerak atas kepala terdiri daripada landasan selari dengan jambatan perjalanan merentangi celah. Mekanisme mengangkat, yang dikenali sebagai angkat, dipasang pada jambatan. Kren ini beroperasi dengan menggerakkan jambatan di sepanjang landasan, dan angkat bergerak di sepanjang jambatan, memberikan pergerakan tiga dimensi beban dalam kawasan operasi kren.

3. Apabila memilih kren perjalanan atas kepala, pertimbangkan faktor seperti kapasiti beban, rentang, ketinggian lif, kelajuan dan keperluan khusus operasi anda. Pemasangan dan penyelenggaraan yang betul adalah penting untuk memastikan kren tahan lama dan operasi yang selamat.

4.Pengenalan ini memberikan pemahaman asas tentang kren perjalanan atas, menonjolkan kepentingannya dalam pelbagai aplikasi perindustrian.

Maks. Ketinggian Angkat: 20m

Waranti: 1 Tahun

Berat (KG):500 kg

Detik Angkat Dinilai:20-500kN

Maks. Beban Angkat:2.5-62.5t

Span: 35m

Kuasa: AC 220-690V 50Hz

suhu kerja:-33~46 darjah

kawalan kelajuan: Rintangan/Penukaran kekerapan/Pengawal selia

1.Rasuk utama

1. Rasuk utama, juga dikenali sebagai galang jambatan atau galang kren, ialah komponen penting bagi kren bergerak atas. Ia memainkan peranan penting dalam menyokong beban dan memudahkan pergerakan angkat dan troli merentasi rentang kren.

2.Berikut adalah pandangan terperinci pada rasuk utama:Fungsi:Rasuk utama berfungsi sebagai elemen struktur utama yang menjangkau jarak antara landasan kren. Ia membawa berat beban yang diangkat oleh angkat dan berat angkat dan troli itu sendiri. Rasuk bertanggungjawab untuk mengagihkan beban ini secara sama rata di seluruh landasan, memastikan operasi yang stabil dan selamat.

Girder Berganda:

Reka bentuk: Terdiri daripada dua rasuk selari dengan troli berjalan pada rel yang dipasang di atas galang. Pengangkat boleh dipasang sama ada di atas atau di antara galang.

Aplikasi: Direka untuk beban berat, rentang yang lebih besar dan ketinggian angkat yang lebih tinggi. Biasa digunakan dalam kemudahan industri besar, kilang keluli dan limbungan kapal.

Kelebihan: Kapasiti beban yang lebih tinggi, kestabilan yang lebih besar, ketinggian cangkuk yang lebih baik, dan lebih fleksibiliti dalam kedudukan angkat.

3. Ringkasnya, rasuk utama kren bergerak atas kepala ialah komponen asas yang menyokong operasi mengangkat kren, memberikan kekuatan dan kestabilan yang diperlukan untuk mengendalikan beban berat dengan selamat dan cekap.

Sistem Mengangkat

Sistem pengangkatan kren bergerak atas kepala ialah mekanisme yang membolehkan kren menaikkan, menurunkan dan menggerakkan beban berat. Sistem ini adalah pusat kepada operasi kren dan direka bentuk untuk memastikan pengendalian bahan yang selamat dan cekap.

Komponen utama sistem pengangkat termasuk pengangkat, troli, tali dawai atau rantai, dan pelbagai mekanisme kawalan. Seperti:

angkat:

Fungsi: Pengangkat ialah komponen teras yang bertanggungjawab untuk mengangkat dan menurunkan beban. Ia menukarkan tenaga elektrik kepada tenaga mekanikal untuk menggerakkan beban secara menegak.

Tali Kawat atau Rantai:

Tali Dawai: Diperbuat daripada untaian dawai keluli yang dipintal bersama, tali dawai kuat, tahan lama, dan mampu mengendalikan beban berat dengan regangan yang minimum.

Rantai: Diperbuat daripada pautan logam, rantai biasanya digunakan dalam operasi pengangkatan yang lebih ringan. Rantai menawarkan kekuatan tinggi dan kurang terdedah kepada kekusutan atau kekusutan daripada tali dawai.

3. Sistem pengangkatan kren kembara overhed digunakan dalam pelbagai industri, termasuk pembuatan, perkapalan, pembinaan dan logistik, untuk mengendalikan beban daripada komponen kecil hingga besar, jentera berat.

4. Ringkasnya, sistem pengangkatan kren bergerak atas kepala adalah komponen yang kompleks namun penting yang membolehkan kren melaksanakan fungsi utamanya untuk menggerakkan beban berat. Reka bentuk, operasi dan penyelenggaraannya adalah penting untuk memastikan keselamatan dan kecekapan operasi kren.

3.Rasuk Hujung

1. Rasuk hujung kren bergerak atas, juga dikenali sebagai trak hujung atau gerabak hujung, ialah komponen penting yang menyokong galang jambatan (rasuk utama) dan membolehkan kren bergerak di sepanjang landasan.

2.Berikut ialah pandangan terperinci tentang fungsi, jenis dan pertimbangan reka bentuknya:

Fungsi Rasuk Akhir:

Sokongan dan Kestabilan: Rasuk hujung menyokong hujung galang jambatan dan memastikan ia kekal stabil dan sejajar semasa ia bergerak di sepanjang landasan.

Pergerakan: Ia menempatkan roda atau penggelek yang membolehkan keseluruhan jambatan kren bergerak secara mendatar di sepanjang rasuk landasan.

Pengagihan Beban: Ia membantu mengagihkan beban dari galang jambatan ke rasuk landasan, memastikan pengagihan berat yang sekata dan kestabilan semasa operasi.

Jenis Rasuk Akhir:

tetaptamatrasuk:

Reka bentuk: Rasuk hujung dipasang tegar pada galang jambatan dan tidak mempunyai sebarang bahagian bergerak untuk pelarasan.

Aplikasi: Sesuai untuk aplikasi di mana kedudukan kren di landasan tetap atau memerlukan pelarasan minimum.

Pertimbangan Reka Bentuk:

Kapasiti Muatan:

Rasuk hujung mesti direka bentuk untuk mengendalikan kapasiti beban maksimum kren, termasuk berat galang jambatan dan beban yang diangkat.

Saiz dan tetulang yang betul adalah penting untuk memastikan kestabilan dan keselamatan.

Keserasian Landasan:

Roda atau penggelek mestilah serasi dengan rasuk atau rel landasan untuk memastikan pergerakan lancar dan mengelakkan haus atau kerosakan.

Penjajaran yang tepat dengan landasan adalah penting untuk operasi yang betul.

3. Ringkasnya, rasuk hujung kren bergerak atas kepala ialah komponen utama yang menyokong jambatan kren dan memudahkan pergerakan mendatar di sepanjang landasan. Reka bentuk dan penyelenggaraannya adalah penting untuk prestasi keseluruhan kren, kestabilan dan keselamatan.











4. Mekanisme perjalanan kren

1. Mekanisme perjalanan kren bagi kren perjalanan atas ialah sistem yang membenarkan keseluruhan jambatan kren (atau rasuk utama) bergerak secara mendatar di sepanjang rasuk landasan. Mekanisme ini penting untuk meletakkan kren dalam kawasan operasi dan memudahkan pergerakan beban merentasi bahagian ruang kerja yang berlainan.

2.Komponen Mekanisme Perjalanan Kren:

Lori Akhir (Rasuk Hujung):

Fungsi: Trak hujung, juga dikenali sebagai rasuk hujung, ialah struktur yang dipasang di kedua-dua hujung jambatan kren. Mereka menyokong jambatan dan menempatkan roda atau penggelek yang berjalan di atas rasuk landasan.

Reka bentuk: Biasanya termasuk bingkai, roda atau penggelek, galas, dan kadangkala mekanisme pemacu

Roda/Gelek:

Fungsi: Roda atau penggelek yang dipasang pada trak hujung membolehkan jambatan kren bergerak di sepanjang rasuk landasan. Mereka menanggung berat kren dan bebannya, memudahkan pergerakan mendatar yang lancar.

Mekanisme Pemacu:

Fungsi: Menyediakan kuasa untuk pergerakan kren di sepanjang landasan. Ini boleh menjadi motor elektrik yang disambungkan ke sistem gear.

3.Aplikasi:

Pembuatan: Untuk memindahkan bahan dan komponen di sepanjang barisan pengeluaran.

Gudang: Untuk mengendalikan dan meletakkan semula barang yang disimpan.

Pembinaan: Untuk mengalihkan bahan binaan berat di tapak.

Penghantaran dan Penerimaan: Untuk memuat dan memunggah penghantaran besar.

4. Ringkasnya, mekanisme perjalanan kren bagi kren perjalanan atas direka bentuk untuk memudahkan pergerakan mendatar jambatan kren di sepanjang rasuk landasan. Sistem ini melibatkan trak akhir, roda atau penggelek, mekanisme pemacu dan sistem kawalan, semuanya berfungsi bersama untuk membolehkan pengendalian bahan yang tepat dan cekap. Penyelenggaraan tetap dan operasi yang betul adalah penting untuk memastikan kebolehpercayaan dan keselamatan mekanisme perjalanan kren.

5. Mekanisme perjalanan troli

Mekanisme perjalanan troli bagi kren bergerak atas kepala bertanggungjawab untuk menggerakkan angkat secara mendatar merentasi galang jambatan kren (rasuk utama). Mekanisme ini membolehkan kren meletakkan beban dengan tepat dalam kawasan operasi.

Komponen Mekanisme Perjalanan Troli:

Rangka Troli:

fungsi: Rangka ialah komponen struktur yang menempatkan dan menyokong mesin angkat dan mekanisme lain yang berkaitan.

Roda Troli/Gelek:

Fungsi: Roda atau penggelek yang dipasang pada rangka troli membolehkan troli bergerak di sepanjang galang jambatan. Mereka memastikan pergerakan lancar dan menanggung berat angkat.

Jenis:

Roda Rel: Roda ini berjalan pada rel yang dipasang pada galang jambatan. Ia biasanya digunakan dalam troli larian teratas.

Penggelek: Dalam sesetengah reka bentuk, penggelek boleh digunakan sebagai ganti roda, terutamanya dalam troli yang kurang berjalan.

Mekanisme Pemacu:

Fungsi: Memberi kuasa untuk pergerakan troli di sepanjang galang jambatan. Ini boleh termasuk motor elektrik dan sistem gear.

Jenis:

Pemacu Terus: Motor memacu roda troli secara terus.

Gear Drive: Motor memacu sistem gear yang seterusnya memacu roda troli, membolehkan kawalan pergerakan yang tepat.

angkat:

Fungsi: Pengangkat dipasang pada troli dan bertanggungjawab untuk mengangkat dan menurunkan beban.

Jenis:

Pengangkat Elektrik: Dikuasakan oleh elektrik, sesuai untuk aplikasi tugas berat.

Pengangkat Manual: Dikendalikan dengan tangan, biasanya digunakan untuk beban yang lebih ringan.

Pengangkat Pneumatik: Dikuasakan oleh udara termampat, digunakan dalam persekitaran yang berbahaya.

Secara ringkasnya, mekanisme perjalanan troli bagi kren bergerak atas kepala bertanggungjawab untuk pergerakan mendatar angkat di sepanjang galang jambatan kren. Ia termasuk rangka troli, roda atau penggelek, mekanisme pemacu dan sistem kawalan. Penyelenggaraan dan operasi yang betul adalah penting untuk memastikan operasi kren yang lancar dan selamat.

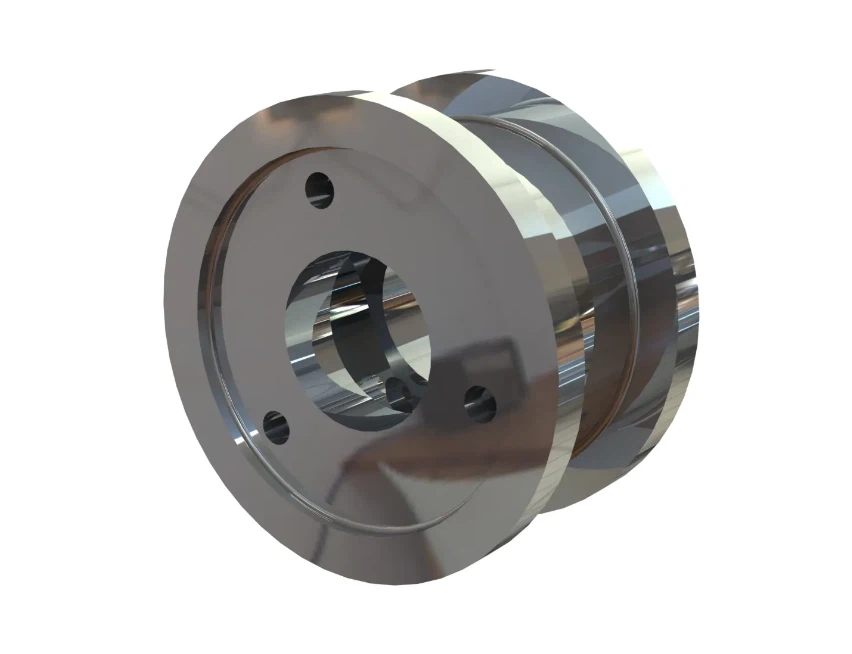

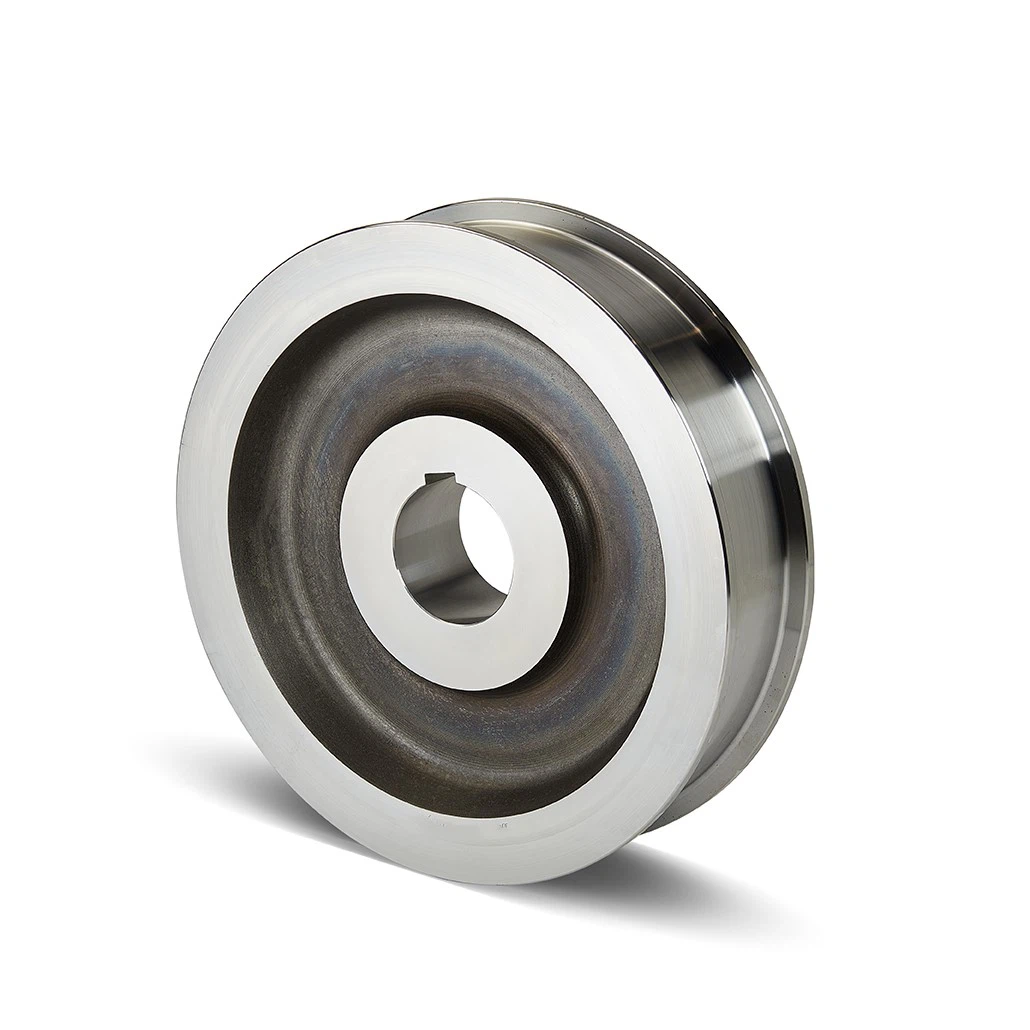

6.Roda kren

1. Roda kren kren bergerak atas kepala adalah komponen penting yang membolehkan jambatan kren bergerak secara mendatar di sepanjang rasuk landasan. Mereka memainkan peranan penting dalam operasi kren dengan menanggung berat kren dan bebannya sambil memastikan pergerakan yang lancar dan stabil.

2.Fungsi Roda Kren:

Sokongan: Roda kren menyokong berat jambatan kren, angkat dan beban, memindahkan berat ini ke rasuk landasan.

Pergerakan: Mereka membolehkan pergerakan mendatar kren di sepanjang rasuk atau rel landasan.

Kestabilan: Roda yang direka dan diselenggara dengan betul memastikan operasi yang stabil dan lancar, meminimumkan getaran dan haus.

3.Jenis Roda Kren:

Roda Bebibir:

Reka bentuk: Mempunyai bebibir pada satu atau kedua-dua belah roda untuk memastikan ia sejajar dengan rel landasan.

Aplikasi: Biasa digunakan untuk kren larian teratas, di mana roda berjalan pada bebibir atas rasuk landasan.

Roda Beralur:

Reka bentuk: Mempunyai alur yang sepadan dengan profil rel landasan, membolehkan operasi lancar dan stabil.

Aplikasi: Digunakan dalam kren di mana roda mesti dimuatkan dengan tepat ke dalam profil rel.

Roda Alur V:

Reka bentuk: Menampilkan alur berbentuk V yang sejajar dengan profil rel berbentuk V.

4. Pertimbangan Reka Bentuk:

Kapasiti Muatan:

Roda mesti direka bentuk untuk menyokong beban maksimum kren, termasuk berat jambatan kren, angkat, dan beban yang diangkat.

Kekuatan Bahan:

Roda biasanya diperbuat daripada bahan berkekuatan tinggi seperti keluli tempaan atau besi tuang untuk memastikan ketahanan dan ketahanan terhadap haus.

Penjajaran:

Penjajaran roda yang betul dengan rasuk atau rel landasan adalah penting untuk kelancaran operasi dan untuk mengelakkan kehausan atau kerosakan yang berlebihan.

5. Secara ringkasnya, roda kren bagi kren bergerak atas kepala adalah penting untuk membolehkan pergerakan mendatar kren di sepanjang rasuk landasan. Reka bentuk, bahan dan penyelenggaraan adalah penting untuk memastikan operasi kren yang lancar, stabil dan selamat.

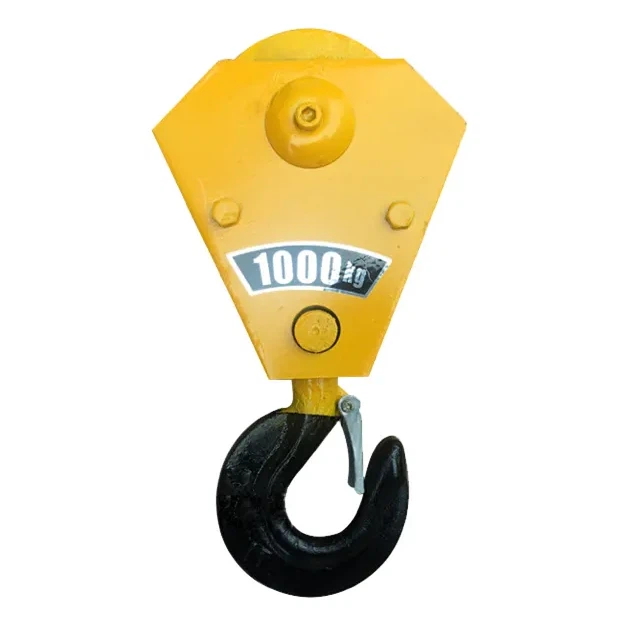

7. cangkuk kren

1. Cangkuk kren kren bergerak atas kepala ialah komponen kritikal yang digunakan untuk mengangkat, memegang dan mengangkut beban. Ia adalah titik sambungan antara sistem pengangkat kren (pengangkat) dan beban yang dikendalikan.

2.Fungsi Cangkuk Kren:

Mengangkat: Fungsi utama cangkuk kren adalah untuk mengangkat dan menahan beban dengan selamat semasa pengendalian.

Mengamankan: Cangkuk mesti dipasang dengan selamat pada beban, memastikan ia tidak tergelincir atau jatuh semasa pergerakan.

Kedudukan: Cangkuk membolehkan kedudukan tepat beban dalam kawasan operasi kren.

3.Jenis Cangkuk Kren:

Cangkuk Tunggal:

Reka bentuk: Satu cangkuk ringkas dengan satu titik lampiran. Ia adalah jenis cangkuk yang paling biasa digunakan dalam kren.

Aplikasi: Sesuai untuk pelbagai jenis tugas mengangkat, daripada beban ringan hingga sederhana.

Cangkuk Ganda:

Reka bentuk: Mempunyai dua cangkuk yang dipasang pada belenggu atau pin biasa, membolehkan untuk mengangkat beban dari dua titik.

Aplikasi: Berguna untuk mengendalikan beban yang memerlukan keseimbangan atau kestabilan, seperti rasuk panjang atau item berbentuk janggal.

Ambil Cangkuk:

Reka bentuk: Dilengkapi dengan ciri mencengkam tambahan atau gigi untuk menahan beban dengan lebih kukuh.

Aplikasi: Selalunya digunakan dalam aplikasi mengangkat di mana cengkaman tambahan diperlukan, seperti dengan bahan longgar atau berbentuk tidak sekata.

4.Aplikasi:

Pembuatan: Untuk mengangkat dan memindahkan komponen dan produk siap di sepanjang barisan pengeluaran.

Gudang: Untuk mengendalikan dan meletakkan semula barang dan bahan yang disimpan.

Tapak Pembinaan: Untuk mengangkat bahan dan peralatan pembinaan berat.

Penghantaran dan Penerimaan: Untuk memuat dan memunggah barang dan bahan.

5. Ringkasnya, cangkuk kren bagi kren bergerak atas kepala ialah komponen penting yang menyediakan sambungan antara sistem angkat kren dan beban. Reka bentuk, jenis dan penyelenggaraannya adalah penting untuk memastikan operasi pengangkatan yang selamat dan cekap.



8.Motor

1. Motor kren bergerak atas kepala ialah komponen utama yang menyediakan kuasa yang diperlukan untuk pelbagai operasi kren, termasuk mengangkat, menurunkan dan pergerakan mendatar. Motor menukar tenaga elektrik kepada tenaga mekanikal, memacu sistem angkat dan troli.

2.Fungsi Motor Kren:

Transmisi Kuasa: Menukar tenaga elektrik kepada kuasa mekanikal untuk memacu angkat untuk mengangkat dan menurunkan beban, dan troli dan jambatan untuk pergerakan mendatar.

Kawalan Kelajuan: Membolehkan untuk mengawal kelajuan operasi kren, membolehkan pengendalian beban yang tepat.

Kawalan Arah: Menyediakan keupayaan untuk menukar arah pergerakan, secara menegak (untuk angkat) dan mendatar (untuk troli dan jambatan).

3.Jenis Motor:

Motor AC:

Reka bentuk: Motor arus ulang alik (AC) biasanya digunakan dalam kren bergerak atas. Mereka boleh dipercayai dan menawarkan prestasi yang baik untuk operasi berterusan.

Aplikasi: Digunakan untuk kedua-dua sistem perjalanan angkat dan troli. Ia boleh menjadi motor sangkar tupai standard atau reka bentuk yang lebih maju seperti motor segerak atau aruhan.

Motor DC:

Reka bentuk: Motor arus terus (DC) digunakan untuk aplikasi yang memerlukan kawalan kelajuan dan tork yang tepat. Ia kurang biasa dalam kren moden kerana kemunculan pemacu AC canggih.

Aplikasi: Biasanya digunakan dalam sistem kren lama atau aplikasi khusus yang memerlukan kawalan halus ke atas kelajuan dan kedudukan.

4.Aplikasi:

Pembuatan: Digunakan dalam tetapan industri untuk memindahkan bahan di sepanjang barisan pengeluaran dan antara stesen kerja.

Gudang: Untuk mengendalikan dan meletakkan barang dalam kawasan penyimpanan.

Tapak Pembinaan: Untuk memindahkan bahan dan peralatan berat di tapak.

Penghantaran dan Penerimaan: Untuk membantu dalam pemunggahan dan pemunggahan barang.

5. Ringkasnya, motor kren bergerak atas kepala adalah penting untuk memandu sistem angkat dan pergerakan kren. Ia mesti dipilih dan diselenggara dengan teliti untuk memastikan operasi yang boleh dipercayai dan cekap, dengan mengambil kira faktor seperti kapasiti beban, kelajuan, tork dan keadaan persekitaran.

.



9.Sistem penggera bunyi dan cahaya& suis had

Sistem penggera bunyi dan cahaya, bersama-sama dengan suis had kren perjalanan atas, adalah ciri keselamatan penting yang direka bentuk untuk meningkatkan keselamatan operasi dan mencegah kemalangan.

Sistem Penggera Bunyi dan Cahaya

Tujuan:

Untuk memberikan amaran yang boleh didengar dan visual kepada pengendali dan kakitangan tentang status kren atau sebarang bahaya yang berpotensi.

Untuk memberi amaran kepada pengendali tentang keadaan yang boleh mendatangkan risiko kepada keselamatan, seperti terlebih muatan atau menghampiri had pergerakan kren.

Komponen:

Penggera Bunyi:

Fungsi: Mengeluarkan bunyi yang kuat untuk memaklumkan pengendali dan kakitangan berdekatan tentang potensi bahaya atau isu operasi.

Jenis:

Horn: Biasa digunakan untuk isyarat amaran am, seperti permulaan atau berhenti operasi kren.

Siren: Menyediakan amaran yang lebih mendesak untuk keadaan kritikal, seperti lebihan beban atau situasi kecemasan.

Penggera Cahaya:

Fungsi: Gunakan lampu berkelip atau stabil untuk mengisyaratkan secara visual status atau amaran kren.

Jenis:

Suar Berkelip: Selalunya digunakan untuk menunjukkan bahawa kren sedang beroperasi atau keadaan amaran wujud.

Cahaya Tetap: Digunakan untuk amaran berterusan, seperti apabila kren berada di kawasan berbahaya atau larangan.

Pertimbangan Reka Bentuk:

Keterlihatan dan Kebolehdengaran:

Bunyi dan penggera cahaya hendaklah jelas kelihatan dan boleh didengar atas bunyi ambien dan keadaan persekitaran di kawasan operasi.

Penempatan penggera hendaklah strategik untuk memastikan ia diperhatikan oleh pengendali dan kakitangan.

Integrasi:

Penggera harus disepadukan dengan sistem kawalan kren untuk diaktifkan secara automatik sebagai tindak balas kepada keadaan tertentu, seperti beban berlebihan atau mencapai had perjalanan.

Ketahanan:

Penggera mesti direka bentuk untuk menahan persekitaran operasi, termasuk pendedahan kepada habuk, kelembapan dan suhu yang melampau.

Penyelenggaraan:

Pemeriksaan dan penyelenggaraan yang kerap diperlukan untuk memastikan penggera berfungsi dengan betul dan menggantikan mana-mana komponen yang tidak berfungsi.

Suis Had

Tujuan:

Untuk mengelakkan kren daripada melebihi had operasi yang direka bentuk dan untuk melindungi kedua-dua kren dan persekitarannya daripada kerosakan.

Untuk menyediakan kawalan automatik dengan menghentikan atau melaraskan pergerakan kren apabila syarat tertentu dipenuhi.

Jenis Suis Had:

Suis Had Angkat:

Fungsi: Menghalang angkat daripada mengangkat atau menurunkan beban melebihi had maksimum atau minimumnya.

Reka bentuk: Biasanya dipasang di bahagian atas dan bawah laluan perjalanan angkat untuk menghentikan motor angkat apabila had ini dicapai.

Suis Had Perjalanan:

Fungsi: Kawal pergerakan mendatar jambatan kren dan troli, memastikan kren tidak bergerak melepasi hujung landasan atau rel perjalanan.

Reka bentuk: Biasanya terletak di hujung landasan atau rel, dan diaktifkan oleh pergerakan kren untuk menghentikan atau membalikkan gerakan.

Suis Had Keselamatan:

Fungsi: Menyediakan keselamatan tambahan dengan menghentikan kren atau fungsi tertentu sekiranya berlaku keadaan tidak normal atau kegagalan sistem.

Reka bentuk: Boleh dipasang di pelbagai lokasi berdasarkan keperluan keselamatan dan keperluan operasi.

Pertimbangan Reka Bentuk:

Ketepatan:

Suis had mesti ditentukur dengan tepat untuk memastikan ia diaktifkan pada kedudukan yang betul dan mengelakkan pergerakan berlebihan atau pergerakan yang tidak diingini.

Kebolehpercayaan:

Suis harus boleh dipercayai dan teguh untuk berfungsi dengan betul di bawah keadaan operasi kren, termasuk getaran dan faktor persekitaran.

Kebolehlarasan:

Banyak suis had boleh dilaraskan untuk menampung konfigurasi kren yang berbeza dan keperluan operasi.

Integrasi:

Suis had harus disepadukan dengan sistem kawalan kren untuk menyediakan pemberhentian atau pelarasan automatik dan untuk mencetuskan sistem penggera jika perlu.

Penyelenggaraan:

Pemeriksaan dan penyelenggaraan yang kerap adalah penting untuk memastikan suis had berfungsi dengan baik dan untuk menangani sebarang haus atau kerosakan.

Aplikasi:

Pembuatan dan Pergudangan: Untuk memastikan operasi kren yang selamat semasa pengendalian dan penyimpanan bahan.

Tapak Pembinaan: Untuk mengelakkan kren daripada melebihi had operasi dan memastikan pengangkatan dan kedudukan bahan binaan selamat.

Penghantaran dan Penerimaan: Untuk menguruskan pergerakan selamat barang dan peralatan semasa operasi pemunggahan dan pemunggahan.

3. Ringkasnya, sistem penggera bunyi dan cahaya serta suis had adalah ciri keselamatan kritikal dalam kren perjalanan atas. Mereka bekerjasama untuk memastikan operasi selamat dengan memberikan amaran dan mengawal pergerakan kren secara automatik untuk mengelakkan kemalangan dan kerosakan peralatan. Penyelenggaraan tetap dan penyepaduan yang betul dengan sistem kawalan kren adalah penting untuk operasi yang berkesan.

10. Peranti Keselamatan

1. Perlindungan Lebihan

Tujuan: Untuk mengelakkan kren daripada mengangkat beban yang melebihi kapasiti terkadarnya, yang boleh menyebabkan kerosakan atau kegagalan struktur.

Komponen:

Sensor Beban Lebih: Mengukur berat beban dan menghantar isyarat kepada sistem kawalan kren.

Peranti Keselamatan: Secara automatik menghentikan kren daripada mengangkat atau menurunkan beban jika berat melebihi had yang ditetapkan.

Pertimbangan Reka Bentuk:

Penentukuran untuk memastikan pengukuran beban yang tepat.

Ujian tetap untuk mengesahkan kefungsian.

2. Suis Had

Tujuan: Untuk mengelakkan kren daripada bergerak melebihi had operasi yang direka bentuk, melindungi kedua-dua kren dan persekitarannya.

Jenis:

Suis Had Hoist: Hentikan hoist apabila ia mencapai had perjalanan maksimum atau minimum.

Suis Had Perjalanan: Kawal pergerakan mendatar jambatan kren dan troli, mengelakkan perjalanan berlebihan.

Pertimbangan Reka Bentuk:

Penentukuran yang tepat untuk pengaktifan yang betul.

Pembinaan yang teguh untuk menahan keadaan operasi.

3. Butang Berhenti Kecemasan

Tujuan: Menyediakan cara cepat untuk menghentikan semua operasi kren sekiranya berlaku kecemasan.

Komponen:

Butang: Biasanya berwarna merah dan terletak di kawasan yang mudah diakses.

Integrasi Sistem Kawalan: Menghentikan pergerakan kren dan mengaktifkan penggera.

Pertimbangan Reka Bentuk:

Mudah dicapai dan ditanda dengan jelas.

Ujian tetap untuk memastikan kefungsian.

4. Selak Keselamatan

Tujuan: Untuk mengelakkan beban daripada tergelincir secara tidak sengaja dari cangkuk kren.

Komponen:

Mekanisme Selak: Dipasang pada cangkuk untuk menutup bukaan dan menahan beban.

Jenis:

Selak Manual: Memerlukan operasi manual untuk membuka atau menutup.

Selak Automatik: Terlibat atau terputus secara automatik berdasarkan pergerakan beban.

Pertimbangan Reka Bentuk:

Operasi yang boleh dipercayai di bawah beban.

Pemeriksaan berkala untuk memastikan berfungsi dengan baik.

5. Bunyi dan Penggera Cahaya

Tujuan: Untuk memaklumkan pengendali dan kakitangan berdekatan tentang potensi bahaya atau status operasi.

Komponen:

Penggera Bunyi: Tanduk atau siren yang mengeluarkan bunyi yang kuat untuk isyarat amaran.

Penggera Cahaya: Lampu berkelip atau stabil untuk menunjukkan keadaan amaran secara visual.

Pertimbangan Reka Bentuk:

Keterlihatan dan kebolehdengaran dalam persekitaran operasi.

Integrasi dengan sistem kawalan kren untuk pengaktifan automatik.

11. Mod Kawalan

1. Kawalan Loket

Penerangan:

Kawalan loket melibatkan peranti pegang tangan dengan kabel yang bersambung ke sistem kawalan kren. Operator menggunakan peranti ini untuk mengawal pergerakan kren.

Komponen:

Stesen Loket: Kotak kawalan dengan butang atau kayu bedik untuk mengendalikan kren.

Pengkabelan: Menyambungkan loket ke sistem kawalan kren.

Kelebihan:

Mobiliti Operator: Membenarkan operator diletakkan pada jarak yang selamat dari beban kren.

Kawalan Terus: Menyediakan maklum balas serta-merta dan kawalan ke atas pergerakan kren.

Kelemahan:

Julat Terhad: Operator dikekang oleh panjang kabel.

Potensi Kerosakan Kabel: Kabel boleh haus atau rosak dari semasa ke semasa.

2. Kawalan Jauh Radio

Penerangan:

Alat kawalan jauh radio menggunakan teknologi wayarles untuk mengendalikan kren dari jauh, membolehkan operator bergerak bebas di sekitar kawasan operasi kren.

Komponen:

Pemancar Radio: Peranti pegang tangan dengan kawalan untuk mengendalikan kren.

Penerima Radio: Dipasang pada kren untuk menerima isyarat daripada pemancar.

Kelebihan:

Kebebasan Operator: Membolehkan operator diletakkan di mana-mana dalam kawasan operasi kren.

Keselamatan yang Dipertingkatkan: Membolehkan pengendali menjauhi potensi bahaya.

Kelemahan:

Gangguan Isyarat: Boleh dipengaruhi oleh gangguan atau kehilangan isyarat.

Hayat Bateri: Memerlukan pengecasan biasa atau penggantian bateri.

3. Kawalan Kabin

Penerangan:

Kawalan kabin melibatkan kabin pengendali tertutup yang dipasang pada jambatan kren. Operator duduk di dalam kabin untuk mengawal pergerakan kren.

Komponen:

Kabin Operator: Dilengkapi dengan kawalan, instrumen dan tetingkap keterlihatan.

Panel Kawalan: Termasuk kayu bedik, butang dan kawalan lain untuk mengendalikan kren.

Kelebihan:

Kawalan Komprehensif: Menyediakan akses kepada semua kawalan kren di satu lokasi.

Perlindungan Cuaca: Kabin melindungi pengendali daripada keadaan cuaca.

Kelemahan:

Mobiliti Terhad: Pengendali terhad di kabin.

Kos yang Lebih Tinggi: Pemasangan dan penyelenggaraan kabin boleh menjadi lebih mahal.

4. Kawalan Automatik atau Separa Automatik

Penerangan:

Sistem kawalan automatik atau separa automatik mengautomasikan fungsi kren tertentu, sama ada sebahagian atau sepenuhnya, berdasarkan program atau penderia yang telah ditetapkan.

Komponen:

Pengawal Logik Boleh Aturcara (PLC): Menguruskan fungsi dan jujukan automatik.

Penderia dan Kamera: Menyediakan data untuk operasi dan pelarasan automatik.

Kelebihan:

Ketepatan yang Ditingkatkan: Mengautomasikan tugasan berulang dan meningkatkan ketepatan.

Mengurangkan Keletihan Operator: Meminimumkan keperluan untuk kawalan manual yang berterusan.

Kelemahan:

Kerumitan: Memerlukan pengaturcaraan dan penyelenggaraan lanjutan.

Potensi untuk Ralat Sistem: Sistem automatik boleh gagal atau memerlukan penentukuran semula.



12.Lakaran







1. Kapasiti Mengangkat Tinggi

Penerangan: Kren bergerak atas kepala mampu mengangkat beban berat, selalunya melebihi kapasiti kren jenis lain.

Faedah: Sesuai untuk mengendalikan item besar, berat dan besar yang biasa dalam pembuatan, pembinaan dan pergudangan.

2. Penggunaan Ruang yang Cekap

Penerangan: Kren ini beroperasi di sepanjang bahagian atas struktur bangunan atau sistem rel, membebaskan ruang lantai.

Faedah: Memaksimumkan ruang kerja dan kawasan penyimpanan yang tersedia, membolehkan penggunaan kemudahan yang lebih cekap.

3. Pergerakan Serbaguna

Penerangan: Kren bergerak atas kepala boleh bergerak secara mendatar (di sepanjang landasan) dan menegak (di sepanjang angkat).

Faedah: Menyediakan fleksibiliti dalam kedudukan dan pengendalian beban, menjadikannya lebih mudah untuk menggerakkan beban dalam kawasan yang luas.

4. Peningkatan Keselamatan

Penerangan: Ciri seperti suis had, perlindungan beban lampau dan penggera keselamatan meningkatkan keselamatan operasi.

Faedah: Mengurangkan risiko kemalangan, kerosakan peralatan dan kecederaan pengendali, menyumbang kepada persekitaran kerja yang lebih selamat.

5. Ketepatan dan Kawalan

Penerangan: Sistem kawalan lanjutan, termasuk loket, alat kawalan jauh radio dan kawalan automatik, menawarkan pengendalian beban yang tepat.

Faedah: Membolehkan kedudukan tepat dan pergerakan beban, yang penting untuk tugas yang memerlukan ketepatan tinggi.

6. Ketahanan dan Kebolehpercayaan

Penerangan: Direka untuk operasi tugas berat, kren kembara atas dibina dengan bahan dan komponen yang teguh.

Faedah: Menawarkan kebolehpercayaan jangka panjang dan masa henti yang minimum, mengurangkan kos penyelenggaraan dan meningkatkan produktiviti.





1. Pembuatan

Barisan Pemasangan: Digunakan untuk menggerakkan bahagian dan komponen berat di sepanjang garis pemasangan, membantu dalam pengeluaran dan pemasangan jentera dan produk.

Kedai Mesin: Memudahkan pergerakan jentera berat, alat ganti dan bahan mentah dalam persekitaran kedai mesin.

2. Pergudangan dan Pengedaran

Pengendalian Penyimpanan: Memindahkan barang dan bahan di dalam gudang, termasuk menyusun dan mengambil barang dari rak tinggi.

Pemenuhan Pesanan: Membantu dalam memilih dan meletakkan item untuk penghantaran dan penerimaan, meningkatkan kecekapan pemprosesan pesanan.

3. Pembinaan

Pengendalian Bahan: Digunakan untuk mengangkat dan mengangkut bahan binaan, seperti rasuk keluli, panel konkrit, dan peralatan pembinaan, di tapak pembinaan.

Pendirian Struktur: Membantu dalam pemasangan dan pemasangan struktur dan komponen besar, termasuk jambatan dan bangunan.

4. Kilang Keluli dan Foundri

Pengendalian Keluli: Menggerakkan bilet keluli berat, jongkong dan gegelung ke seluruh kilang, dari relau ke kilang bergolek.

Operasi Tuangan: Membantu dalam mengendalikan dan mengangkut logam cair dan tuangan semasa proses pembuatan.

5. Limbungan

Pembinaan Kapal: Digunakan untuk mengangkat dan meletakkan komponen kapal yang besar, seperti bahagian badan kapal dan enjin, semasa pembinaan dan pembaikan kapal.

Memuat dan Memunggah: Memudahkan pemunggahan dan pemunggahan kargo berat dan peralatan dari kapal.

6. Industri Automotif

Pemasangan Kenderaan: Menggerakkan bahagian dan komponen semasa pemasangan kenderaan, termasuk enjin, casis dan panel badan.

Penyelenggaraan dan Pembaikan: Membantu dalam penyelenggaraan dan pembaikan talian pemasangan dan jentera automotif.





Pemeriksaan Bahan

Pemeriksaan Kualiti: Pemeriksaan kualiti yang ketat dijalankan ke atas bahan mentah yang dibeli untuk memastikan ia memenuhi keperluan reka bentuk dan piawaian kebangsaan.

Penyimpanan Bahan: Bahan yang layak disimpan mengikut klasifikasi untuk mengelakkan kakisan atau kerosakan.

Memotong dan Membentuk

Pemotongan Keluli: Gunakan pemotongan plasma, pemotongan laser atau pemotongan api dan teknologi lain untuk memotong keluli mengikut saiz lukisan reka bentuk.

Pemprosesan Pembentukan: Bentuk plat keluli melalui lenturan, penggulungan, kimpalan dan proses lain untuk mengeluarkan rasuk utama, rasuk hujung dan bahagian struktur lain.

Kimpalan

Kimpalan Komponen: Bahagian keluli yang dipotong dan dibentuk dikimpal ke dalam struktur utama seperti rasuk utama, rasuk hujung dan troli. Proses kimpalan perlu dikawal dengan ketat untuk memastikan kekuatan struktur dan kualiti kimpalan.

Pemeriksaan Kimpalan: Gunakan teknologi ujian tidak merosakkan (seperti ujian ultrasonik, ujian radiografik) untuk memeriksa kimpalan bagi memastikan tiada keretakan atau kecacatan lain.

Pemesinan

Pemesinan Ketepatan: Pemesinan ketepatan dilakukan pada komponen utama kren, seperti set roda, tempat duduk galas, takal, dll., untuk memastikan ketepatan dimensi dan kualiti permukaannya.

Pemasangan keseluruhan mesin

Perhimpunan umum: Berdasarkan pra-pemasangan, pemasangan keseluruhan kren dijalankan, termasuk pemasangan akhir rasuk utama, rasuk hujung, mekanisme mengangkat, mekanisme berjalan, dsb.

Pentauliahan dan ujian

Di bawah keadaan dinamik, prestasi operasi kren diuji, termasuk ujian mengangkat, berjalan, stereng dan fungsi lain. Saiz keseluruhan kren jambatan yang dipasang diperiksa untuk memastikan semua dimensi memenuhi keperluan reka bentuk.

Rawatan penyemburan dan anti-karat

Rawatan permukaan Pembuangan karat: Pembuangan karat pada permukaan kren, kaedah biasa termasuk letupan pasir, penjerukan, dsb. Penyemburan primer: Sembur primer anti-karat pada permukaan yang dirawat untuk mengelakkan pengoksidaan logam dan kakisan. Semburan lapisan atas Semburan warna: Sembur lapisan atas mengikut keperluan pelanggan atau piawaian industri untuk memberikan kren kesan perlindungan dan hiasan. Penandaan: Selepas menyembur, tandakan maklumat pengenalan kren mengikut spesifikasi, seperti model, beban undian, dsb.

Kilang dan pemasangan

Pembungkusan dan pengangkutan

Perlindungan pembungkusan: Bungkus pelindung komponen utama kren untuk mengelakkan kerosakan semasa pengangkutan. Susunan pengangkutan: Mengikut saiz peralatan dan keadaan pengangkutan, pilih kaedah pengangkutan yang sesuai untuk mengangkut kren ke tapak pelanggan.

Penerimaan dan penghantaran

Penerimaan pelanggan

Penerimaan di tapak: Pelanggan menjalankan penerimaan kren di tapak mengikut keperluan kontrak dan spesifikasi teknikal untuk menyemak prestasi dan kualiti peralatan.

Pembetulan masalah: Jika sebarang masalah ditemui, pengilang perlu membetulkannya tepat pada masanya untuk memastikan peralatan memenuhi keperluan pelanggan sepenuhnya. Latihan penghantaran dan penggunaan: Pengilang biasanya melatih pengendali pelanggan untuk memastikan mereka boleh mengendalikan kren dengan betul dan selamat.







Pemeriksaan Bahan

Pemeriksaan Kualiti: Pemeriksaan kualiti yang ketat dijalankan ke atas bahan mentah yang dibeli untuk memastikan ia memenuhi keperluan reka bentuk dan piawaian kebangsaan.

Penyimpanan Bahan: Bahan yang layak disimpan mengikut klasifikasi untuk mengelakkan kakisan atau kerosakan.

Memotong dan Membentuk

Pemotongan Keluli: Gunakan pemotongan plasma, pemotongan laser atau pemotongan api dan teknologi lain untuk memotong keluli mengikut saiz lukisan reka bentuk.

Pemprosesan Pembentukan: Bentuk plat keluli melalui lenturan, penggulungan, kimpalan dan proses lain untuk mengeluarkan rasuk utama, rasuk hujung dan bahagian struktur lain.

Kimpalan

Kimpalan Komponen: Bahagian keluli yang dipotong dan dibentuk dikimpal ke dalam struktur utama seperti rasuk utama, rasuk hujung dan troli. Proses kimpalan perlu dikawal dengan ketat untuk memastikan kekuatan struktur dan kualiti kimpalan.

Pemeriksaan Kimpalan: Gunakan teknologi ujian tidak merosakkan (seperti ujian ultrasonik, ujian radiografik) untuk memeriksa kimpalan bagi memastikan tiada keretakan atau kecacatan lain.

Pemesinan

Pemesinan Ketepatan: Pemesinan ketepatan dilakukan pada komponen utama kren, seperti set roda, tempat duduk galas, takal, dll., untuk memastikan ketepatan dimensi dan kualiti permukaannya.

Pemasangan keseluruhan mesin

Perhimpunan umum: Berdasarkan pra-pemasangan, pemasangan keseluruhan kren dijalankan, termasuk pemasangan akhir rasuk utama, rasuk hujung, mekanisme mengangkat, mekanisme berjalan, dsb.

Pentauliahan dan ujian

Di bawah keadaan dinamik, prestasi operasi kren diuji, termasuk ujian mengangkat, berjalan, stereng dan fungsi lain. Saiz keseluruhan kren jambatan yang dipasang diperiksa untuk memastikan semua dimensi memenuhi keperluan reka bentuk.

Rawatan penyemburan dan anti-karat

Rawatan permukaan Pembuangan karat: Pembuangan karat pada permukaan kren, kaedah biasa termasuk letupan pasir, penjerukan, dsb. Penyemburan primer: Sembur primer anti-karat pada permukaan yang dirawat untuk mengelakkan pengoksidaan logam dan kakisan. Semburan lapisan atas Semburan warna: Sembur lapisan atas mengikut keperluan pelanggan atau piawaian industri untuk memberikan kren kesan perlindungan dan hiasan. Penandaan: Selepas menyembur, tandakan maklumat pengenalan kren mengikut spesifikasi, seperti model, beban undian, dsb.

Kilang dan pemasangan

Pembungkusan dan pengangkutan

Perlindungan pembungkusan: Bungkus pelindung komponen utama kren untuk mengelakkan kerosakan semasa pengangkutan. Susunan pengangkutan: Mengikut saiz peralatan dan keadaan pengangkutan, pilih kaedah pengangkutan yang sesuai untuk mengangkut kren ke tapak pelanggan.

Penerimaan dan penghantaran

Penerimaan pelanggan

Penerimaan di tapak: Pelanggan menjalankan penerimaan kren di tapak mengikut keperluan kontrak dan spesifikasi teknikal untuk menyemak prestasi dan kualiti peralatan.

Pembetulan masalah: Jika sebarang masalah ditemui, pengilang perlu membetulkannya tepat pada masanya untuk memastikan peralatan memenuhi keperluan pelanggan sepenuhnya. Latihan penghantaran dan penggunaan: Pengilang biasanya melatih pengendali pelanggan untuk memastikan mereka boleh mengendalikan kren dengan betul dan selamat.

Cool tags: kren perjalanan overhed, kren perjalanan overhed China pengeluar, pembekal, kilang
