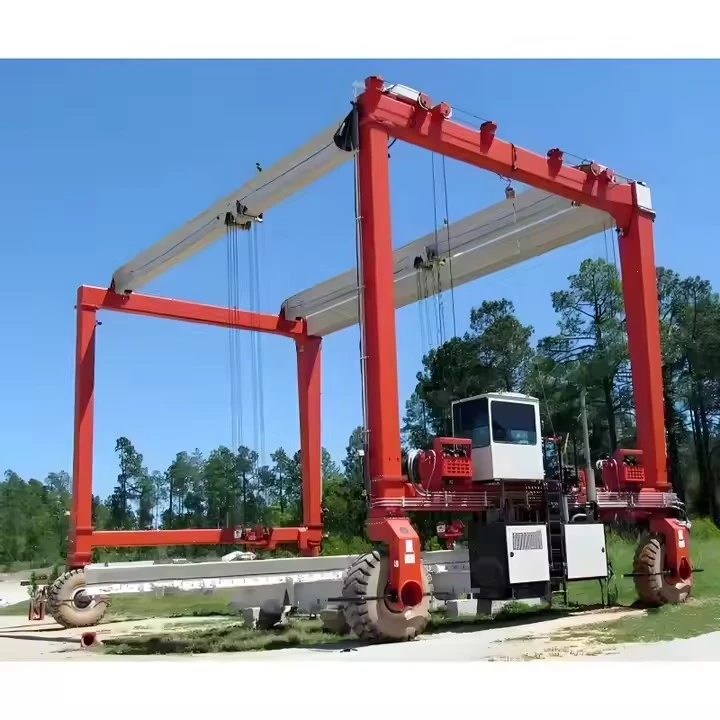

Lif Kembara Tayar Getah

Ciri-ciri Utama Lif Kembara Tayar Getah:

Getah-Mobilitas Letih– Tidak seperti kren gantri yang dipasang rel-, RTG menggunakan tayar getah untuk pergerakan, membolehkan lebih fleksibiliti dalam operasi halaman.

Struktur Gantry– Mempunyai gantri atas kepala yang besar dengan mekanisme angkat untuk mengangkat dan mengalihkan kargo.

Sendiri-Didorong– Dilengkapi dengan enjin (diesel, elektrik, atau hibrid) untuk pergerakan bebas.

Kapasiti Mengangkat Tinggi– Boleh menampung beban berat, biasanya antara 30 hingga 50 tan (atau lebih untuk model khusus).

Pengendalian Ketepatan– Selalunya termasuk kawalan automatik, GPS atau panduan laser untuk tindanan bekas yang tepat.



Perbandingan dengan Peralatan Angkat Lain

Ciri	RTG (Tayar Getah)	Rel-Gantri Dipasang (RMG)	Pengangkut Straddle
mobiliti	Tinggi (tayar getah)	Terhad (rel tetap)	Tinggi (tayar getah)
Tinggi Susun	5-6 baris	7+ baris	3-4 baris
Kos Infrastruktur	Rendah (tiada rel)	Tinggi (memerlukan rel)	Sederhana
Automasi	Ya (ERTG)	Ya (Automasi penuh)	Terhad
Terbaik Untuk	Port bersaiz sederhana-, fleksibiliti	Terminal automatik yang besar	Muatan trak pantas



Kapasiti Mengangkat 320 tan
Span (Lebar) 3 - 12 meter (boleh laras)
Ketinggian Angkat 3 - 10 meter
Kelas Kerja A3-A5 (tugas ringan hingga sederhana)
Kelajuan Mengangkat 0.5 - 8 m/min (pembolehubah)
Jenis Rasuk Utama Girder tunggal/berganda (jenis-kotak)
Bekalan Kuasa 220V/380V 3 fasa atau manual
Mod Kawalan Kawalan loket/kawalan jauh wayarles
Hoist Type Electric chain angkat/tali dawai angkat
Pemanduan Perjalanan Tolak manual atau bermotor
Perlindungan Kakisan Panas-cat bergalvani atau marin-gred
Rintangan Angin Sehingga skala Beaufort 6 (untuk kegunaan luar)
Suhu Operasi -20 darjah hingga +50 darjah

A Lif Kembara Tayar Getah(atauGetah-Kren Gantri yang Letih - RTG) ialah mesin kompleks dengan berbilang komponen kritikal yang berfungsi bersama untuk mengangkat, mengalih dan meletakkan beban berat. Di bawah adalah pecahankomponen utama:



1. Komponen Struktur

Bingkai Gantry– Struktur keluli utama yang merentangi kawasan kerja, memberikan sokongan untuk mekanisme mengangkat.

Kaki & Penyokong– Lajur menegak yang memegang bingkai gantri; mungkin termasuk kaki teleskopik atau tetap.

Rasuk Palang– Rasuk mendatar yang menyambungkan kaki dan menyokong troli angkat.





2. Sistem Mobiliti & Pemanduan

Tayar Getah– Tayar-berat,{1}}bermuatan tinggi (selalunya pneumatik atau pepejal) untuk pergerakan lancar.

Perhimpunan Roda– Termasuk gandar, galas dan sistem penggantungan.

Memandu Motor– Motor elektrik atau hidraulik yang menghidupkan roda (sesetengah model menggunakan enjin diesel).

Sistem Pemandu– Membolehkan pergerakan yang tepat (stering ketam, stereng 90 darjah, atau pusingan roda yang diselaraskan).

Sistem Brek– Brek cakera atau hidraulik untuk berhenti dengan selamat.



3. Mekanisme Mengangkat

Sistem Angkat & Win– Win elektrik atau hidraulik dengan tali dawai atau rantai untuk mengangkat.

Troli– Bergerak secara mendatar di sepanjang rasuk gantri untuk meletakkan beban.

Penyebar (untuk pengendalian kontena)– Lampiran yang dikunci pada bekas penghantaran (tetap atau teleskopik).

Cangkuk & Anduh(untuk bukan-beban kontena) – Digunakan untuk mengangkat jentera, bot atau objek berat lain.



4. Sistem Kuasa

Enjin Diesel(dalam model tradisional) – Menyediakan kuasa bebas.

Pemacu Elektrik (ERTG)– Menggunakan kekili kabel atau bar konduktor untuk kuasa grid (lebih-mesra alam).

Sistem Hibrid– Menggabungkan kuasa diesel dan elektrik untuk kecekapan.

Bateri-Dikuasakan (RTG Elektrik Penuh)– Teknologi baru muncul untuk sifar pelepasan.

5. Kawalan & Automasi

Kabin Operator– Dipasang pada gantri untuk penglihatan; termasuk kayu bedik, skrin dan kawalan.

Alat Kawalan Jauh– Sesetengah model membenarkan operasi tanpa wayar.

Automasi & Penderia– GPS, kedudukan laser, sistem anti-sway dan penunjuk detik beban (LMI) untuk keselamatan.







6. Sistem Keselamatan & Bantuan

Cadik / Penstabil– Sokongan boleh dipanjangkan untuk kestabilan tambahan semasa mengangkat.

Sistem Anti-Perlanggaran– Mencegah kemalangan dengan peralatan atau bekas lain.

Pencahayaan & Penggera– Lampu amaran dan hon untuk operasi yang selamat.

Sistem Pencegah Kebakaran– Sangat penting dalam model-berkuasa diesel.



Bahagian Haus & Koyak Biasa (Fokus Penyelenggaraan)

Tayar & Galas Roda– Haus yang tinggi kerana pergerakan yang berterusan.

Tali Kawat / Rantai– Memerlukan pemeriksaan berkala untuk kerosakan.

Hos & Pengedap Hidraulik– Mudah bocor dari semasa ke semasa.

Pad Brek & Cakera- Perlu penggantian berkala.

Komponen Elektrik– Penderia dan sistem kawalan mungkin merosot.

LAKARAN



Teknikal utama



Lif Kembara Tayar Getah (atauGetah-Kren Gantri - RTG yang Letih) menawarkan beberapa faedah dalam pengendalian bahan, terutamanya dalam pelabuhan, kawasan logistik, dan industri berat. Berikut adalah kelebihan utama:

1. Mobiliti & Fleksibiliti

Tiada Laluan Tetap Diperlukan– Tidak seperti kren gantri yang dipasang rel-, RTG boleh bergerak bebas pada tayar getah, membenarkan susun atur halaman yang fleksibel.

Penempatan Semula Mudah– Boleh dipandu ke kawasan kerja yang berbeza tanpa dibongkar.

2. Kecekapan & Produktiviti Tinggi

Pengendalian Beban Pantas– Boleh mengangkat, mengalih dan menyusun bekas atau beban berat dengan cepat.

Automasi-Sedia– RTG moden menampilkan GPS, panduan laser dan alat kawalan jauh untuk pengendalian ketepatan.

3. Kepelbagaian dalam Aplikasi

Sesuai untukkontena, jentera berat, bot, dan kargo pukal.

Penyebar boleh laras dan lampiran pengangkat membenarkan pengendalian jenis beban yang berbeza.

4. Kos-Operasi Berkesan

Kos Infrastruktur yang Lebih Rendah– Tidak memerlukan landasan kereta api atau asas tetap.

Pilihan Hibrid & Elektrik– Mengurangkan kos bahan api dan pelepasan (ERTG – Electric RTG).

5. Penggunaan Ruang yang Lebih Baik

Boleh susun bekaslebih tinggi (sehingga 5-6 baris)berbanding dengan forklift.

Mengoptimumkan ruang halaman di pelabuhan dan terminal yang sibuk.

6. Ciri-ciri Keselamatan

Sistem Anti-Sway– Menghalang hayunan beban.

Pengelakan Perlanggaran– Penderia dan penggera menghalang kemalangan.

Perlindungan Lebihan– Petunjuk Momen Beban (LMI) memastikan pengangkatan selamat.

1. Pelabuhan & Terminal Kontena (Kegunaan Paling Biasa)

Menyusun kontena penghantarandi kawasan simpanan.

Memuatkan/memunggahdaripada trak dan kereta api.

Pengangkutan antara-terminaldaripada bekas.

2. Bot & Limbungan

Mengangkat dan memindahkan bot(serupa dengan alif perjalanan bot).

Docking kering dan penyelenggaraanoperasi.

3. Industri Berat & Logistik

Menggerakkan jentera besar(cth, gegelung keluli, bahagian turbin angin).

Operasi gudanguntuk kargo bersaiz besar.

4. Landasan Rel & Intermodal

Memindahkan bekasantara trak dan kereta api.

Menyusun dan menyusunpengangkutan di hab logistik.

5. Pembinaan & Kargo Projek

Mengendalikan struktur pasang siap.

Mengangkut bahan binaan berat.



Proses pengeluaran aBot bergerak 200 tan/kren angkat marinmelibatkan beberapa peringkat, daripada reka bentuk dan kejuruteraan kepada fabrikasi, pemasangan dan ujian. Di bawah ialah pecahan terperinci proses pengeluaran biasa:

---

1. Reka Bentuk & Kejuruteraan

Reka Bentuk Konseptual:Jurutera mencipta lakaran awal dan model 3D berdasarkan kapasiti beban (200 tan), jangkauan, mobiliti dan keadaan persekitaran (kegunaan marin).

Analisis Struktur:Analisis Elemen Terhad (FEA) memastikan kren boleh mengendalikan beban dinamik, angin dan daya ombak.

Sistem Hidraulik & Elektrik:Reka bentuk silinder hidraulik, win, dan sistem kawalan untuk operasi pengangkatan yang lancar.

Pemilihan Bahan:Keluli-kekuatan tinggi (cth, ASTM A514) untuk rintangan kakisan dalam persekitaran marin.

Pematuhan Peraturan:Memenuhi piawaian sepertiDNV-GL, ABS atau Lloyd's Registeruntuk kren marin.

---

2. Perolehan Bahan

Plat & Rasuk Keluli:Bersumberkan rangka kerja boom, casis dan struktur.

Komponen Hidraulik:Pam, silinder, hos dan injap daripada pembekal yang disahkan.

Sistem Elektrik:Motor, penderia dan panel kawalan (selalunya kalis air untuk kegunaan marin).

Tali Kawat & Berkas:Kabel keluli gred tinggi-untuk mengangkat.

---

3. Fabrikasi

A. Fabrikasi Struktur

Memotong & Membentuk:Pemotongan plasma/laser CNC untuk bahagian ketepatan.

Kimpalan:Kimpalan automatik dan manual (Kimpalan Arka Terendam untuk bahagian tebal).

Pembinaan Boom:Reka bentuk kekisi atau teleskopik untuk kekuatan dan mobiliti.

Casis & Cadik:Diperkukuh untuk kestabilan semasa lif.

B. Hidraulik & Pemasangan Mekanikal

Sistem Hidraulik:Pemasangan pam, silinder, dan hos.

Win & Gendang:Dipasang untuk operasi mengangkat dan menurunkan.

Mekanisme Slewing:Membenarkan putaran 360 darjah (jika berkenaan).

C. Sistem Elektrik & Kawalan

Kabin Kawalan:Stesen pengendali kalis air dengan kayu bedik/sensor.

Pemantauan Beban:Muatkan sel dan suis had untuk keselamatan.

Bekalan Kuasa:Enjin diesel atau motor elektrik (gred-marin).

---

4. Perhimpunan & Integrasi

Pemasangan Boom:Dipasang pada casis dengan mata pangsi.

Pengimbang berat:Ditambah untuk baki (jika perlu).

Pendawaian Akhir & Paip:Menyambung sistem hidraulik dan elektrik.

Mengecat & Menyalut:Cat anti-karat (salutan epoksi atau zink).

---

5. Pengujian & Kawalan Kualiti

Ujian Beban:Mengangkat 200 tan (+25% ujian beban berlebihan, mengikut standard).

Ujian Fungsian:Memeriksa pergerakan hidraulik, putaran dan kestabilan.

Ujian Alam Sekitar:Ujian semburan garam untuk ketahanan marin.

Pemeriksaan Keselamatan:Sistem henti kecemasan, penggera beban lampau.

---

6. Penghantaran & Pentauliahan

Pengangkutan:Dibongkar untuk penghantaran atau dihantar sebagai unit mudah alih.

Pada-Perhimpunan Tapak:Dipasang semula di dok atau limbungan kapal.

Latihan Operator:Pengendalian dan protokol keselamatan.

Pandangan bengkel:

Syarikat itu telah memasang platform pengurusan peralatan pintar, dan telah memasang 310 set (set) robot pengendalian dan kimpalan. Selepas rancangan siap, akan terdapat lebih daripada 500 set (set), dan kadar rangkaian peralatan akan mencapai 95%. 32 talian kimpalan telah digunakan, 50 dirancang untuk dipasang, dan kadar automasi keseluruhan barisan produk telah mencapai 85%.
