Mz Type Grab Bucket Gantry Crane

Apakah Kren Gantry Bucket Grab Jenis Mz?

AnMz Type Grab Bukot Gantry Craneialah satu-kren gantri galang, dikelaskan untuk tugas ringan hingga sederhana (Mz), yang dilengkapi denganbaldi ambil bermotorbukannya cangkuk standard.

Pembeza utama ialahambil baldi, iaitu lampiran-sendiri, kulit kerang-yang membenarkan kren untukmengambil, mengangkut dan membuang bahan pukal yang longgartanpa bantuan manual.



Kelebihan Utama Sistem ini

Kecekapan Tinggi untuk Bahan Pukal:Secara dramatik lebih pantas daripada menggunakan buruh manual dengan penyodok atau pun cangkuk dengan baldi yang berasingan.

Pengendalian Automatik:Keseluruhan kitaran pilihan-dan-tempat untuk barangan pukal disepadukan ke dalam satu mesin.

Kepelbagaian dalam Bahan:Boleh mengendalikan pelbagai jenis barangan pukal kering seperti bijirin, arang batu, pasir, kerikil, baja, serpihan kayu dan besi buruk.

Mengurangkan Kos Buruh:Seorang pengendali boleh menguruskan keseluruhan proses pemuatan/pemunggahan/penimbunan.

Mobiliti Gantry:Tidak seperti lif baldi tetap atau penghantar, ia boleh meliputi kawasan penyimpanan yang besar (cth, stok simpanan atau tongkang).



Had dan Pertimbangan

Kos yang lebih tinggi:Baldi ambil dan sistem angkat berbilang{0}}motor khusus adalah jauh lebih mahal daripada angkat cangkuk standard.

Kerumitan:Sistem kawalan adalah lebih kompleks, memerlukan operasi segerak bagi fungsi buka/tutup dan angkat/rendah.

Pertimbangan Kitaran Tugas:Walaupun strukturnya adalah "Mz" (tugas sederhana), penggunaan sebenar dengan baldi ambil selalunya sangat sengit. Adalah penting untuk memastikan klasifikasi Mz adalah mencukupi untuk kitaran setiap jam dan beban yang dirancang. Dalam amalan, banyak kren cengkaman dibina untuk akelas tugas yang lebih tinggi (Mm atau Hm)untuk menahan operasi yang kasar dan berterusan.

Tumpahan dan Debu:Boleh mencipta lebih banyak habuk dan potensi tumpahan berbanding sistem tertutup seperti tali pinggang penghantar.



Ringkasan: Mz Gantry lwn Mz Grab Bucket Gantry

Ciri	Kren Gantry Mz Standard	Mz Grab Bucket Gantry Crane
Peranti Mengangkat	cangkuk	Baldi Grab Bermotor
Fungsi Utama	Angkat dan gerakkan beban unit (peti, mesin)	Gali, angkat dan buang bahan pukal (bijirin, pasir)
Sistem Angkat	Motor tunggal (angkat/turun)	Berbilang motor (angkat/turun + buka/tutup)
Kitaran Operasi	Mudah	Kompleks, kitaran penggalian automatik
Sesuai Untuk	Pembuatan am, gudang	Pertanian, pemprosesan bahan pukal, kitar semula



Kapasiti Mengangkat 320 tan
Span (Lebar) 3 - 12 meter (boleh laras)
Ketinggian Angkat 3 - 10 meter
Kelas Kerja A3-A5 (tugas ringan hingga sederhana)
Kelajuan Mengangkat 0.5 - 8 m/min (pembolehubah)
Jenis Rasuk Utama Girder tunggal/berganda (jenis-kotak)
Bekalan Kuasa 220V/380V 3 fasa atau manual
Mod Kawalan Kawalan loket/kawalan jauh wayarles
Hoist Type Electric chain angkat/tali dawai angkat
Pemanduan Perjalanan Tolak manual atau bermotor
Perlindungan Kakisan Panas-cat bergalvani atau marin-gred
Rintangan Angin Sehingga skala Beaufort 6 (untuk kegunaan luar)
Suhu Operasi -20 darjah hingga +50 darjah

Berikut ialah pecahan terperinci komponen Kren Gantry Bucket Jenis Grab Mz, yang dianjurkan oleh sistem untuk kejelasan.

Memahami komponen adalah penting kerana sistem baldi ambil menambah kerumitan yang ketara berbanding kren cangkuk standard.



1. Struktur & Rangka Kerja Kren Gantry

Ini ialah "rangka" kren yang memberikan sokongan dan mobiliti.

Girder Utama (Tunggal):Rasuk mendatar utama yang merentangi kawasan kerja. Ia direka untuk menyokong troli, angkat dan beban. Untuk kren baldi ambil, ia mesti mengendalikan daya dinamik daripada tindakan merebut.

Lori Akhir (Kaki):Struktur menegak tegar pada setiap hujung galang utama. Mereka menempatkan roda dan mekanisme pemacu untuk perjalanan jauh.

Pemanduan Perjalanan Jauh:Motor, kotak gear dan roda yang dipasang pada trak hujung yang membolehkankeseluruhan krenuntuk bergerak di sepanjang landasannya.

Landasan Rel & Rasuk:Trek tetap dipasang di atas lantai (atau tanah) tempat kren berjalan. Ini termasuk rel dan rasuk sokongan atau asas.

Bampar & Hentian Tamat:Penampan fizikal di hujung landasan kren dan perjalanan troli untuk mengelakkan lebihan-perjalanan dan perlanggaran.

2. Sistem Mengangkat & Merebut

Ini ialah sistem fungsi teras yang membezakannya daripada kren standard.

Grab Baldi (Alat):

Rahang Cangkang Kerang:Dua atau lebih bahagian berengsel yang rapat untuk mencedok bahan dan terbuka untuk melepaskannya. Ia selalunya diperbuat daripada keluli-kekuatan tinggi, tahan lelasan-.

Kepala & Berkas:Pemasangan atas baldi yang mengandungi berkas-berkas (takal) di sekelilingnya diikat tali angkat.

Panduan Tali:Memastikan tali dijajarkan dengan betul dengan berkas pada troli.



Unit Pengangkat Khusus:

Pegang Gendang Tali & Motor:Satu set jentera khusus untuk mengangkat dan menurunkan keseluruhan pemasangan grab.

Tutup Tali Gendang & Motor:Satu set jentera berasingan khusus untuk membuka dan menutup rahang baldi ambil.

Tali (Kabel):Tali dawai keluli{0}}tinggi. Terdapat dua set: yangPegang TalidanTutup Tali. Operasi disegerakkan mereka adalah apa yang membuatkan rampasan berfungsi.

Berkas (Pulleys):Dipasang pada troli dan kepala baldi ambil, mereka memandu tali dari gendang angkat ke baldi.

Rangka Troli:

Rangka yang membawa keseluruhan unit angkat dan bergerak di sepanjang galang utama (perjalanan silang).

Pemandu Perjalanan Troli:Motor, kotak gear dan roda yang menggerakkan troli ke sana ke mari di sepanjang galang.

Roda Troli:Roda yang menunggang pada bebibir bawah galang utama.





3. Sistem Kuasa & Kawalan

"Sistem saraf" yang mengendalikan kren.

Sistem Bekalan Kuasa:

Sumber Kuasa Utama:Selalunya aSistem FestoonatauKekili Kabelyang menghantar elektrik dari titik tetap ke kren yang bergerak.

Pengedaran:Pemutus litar, penyentuh dan transformer yang terletak di panel kawalan utama pada jambatan kren.

Antara Muka Kawalan:

Stesen Kawalan Loket:Kotak kawalan gantung dengan butang yang digunakan oleh pengendali untuk mengawal semua fungsi kren (Hoist Up/Down, Grab Open/Close, Troli Travel, Gantry Travel). Kabel dipasang pada troli, membolehkan pengendali berjalan dengan beban.

Kawalan Jauh Radio:Pemancar wayarles yang membolehkan pengendali mengawal kren dari jauh, memberikan keterlihatan dan keselamatan yang lebih baik, terutamanya untuk operasi rampasan.

Kabin Kawalan:(Kurang biasa untuk jenis Mz) Teksi pengendali dipasang pada kren.





4. Sistem Keselamatan

Komponen kritikal untuk melindungi kakitangan, kren dan beban.

Suis Had:

Angkat Suis Had Atas/Bawah:Memutuskan kuasa pada motor angkat untuk mengelakkan angkat-berlebihan (merosakkan jentera) atau membiarkan tali terlalu kendur.

Suis Had Perjalanan Troli:Menghentikan troli di hujung galang utama.

Suis Had Perjalanan Gantry:Menghentikan keseluruhan kren di hujung landasan.

Brek:

Tahan Brek:Brek utama pada motor angkat yang menyala secara automatik apabila motor dimatikan, menahan beban.

Brek Kecemasan:Brek mekanikal tambahan untuk operasi selamat-gagal.

Brek Perjalanan:Brek pada motor perjalanan troli dan gantri untuk memastikan berhenti tepat.

Peranti Keselamatan Sampingan:

Petunjuk Momen Muatan (LMI):Walaupun kurang biasa pada kren Mz yang lebih ringkas, ia merupakan peranti keselamatan kritikal yang memantau beban untuk mengelakkan tipping, terutamanya apabila mengendalikan bahan padat.

Sistem Anti-Perlanggaran:Digunakan apabila berbilang kren beroperasi pada landasan yang sama.

Peranti Amaran:Lampu dan penggera untuk memberi amaran kepada kakitangan tentang pergerakan kren.

Interaksi Utama: Cara Komponen Bekerja Bersama untuk Merebut

Keajaiban terletak pada penyelarasantahandantutupsistem:

Untuk Merebut Bahan:Baldi diturunkan ke atas longgokan dengan rahang terbuka. TheTutup Motordiaktifkan, berliku dalam tali rapat dan menarik rahang menutup, menggali ke dalam bahan. ThePegang Motorboleh membayar sedikit tali untuk membolehkan baldi mendap dan mengisi.

Untuk Mengangkat & Mengangkut:Setelah penuh, kedua-duanyaPegang dan Tutup Motorbekerja secara serentak untuk mengangkat baldi. Kren dan troli kemudian bergerak ke tempat pembuangan.

Untuk Membuang Bahan:Kren berlegar di atas sasaran. TheTutup Motorditerbalikkan, melepaskan tali rapat. Graviti dan berat bahan memaksa rahang untuk diayun terbuka, membuang beban. Motor Tahan menyimpan baldi digantung.

LAKARAN



Teknikal utama



Kelebihan Mz Type Grab Bucket Gantry Crane

Kelebihan utama berpunca daripada reka bentuk bersepadunya, yang menggabungkan kos-keberkesanan satu-gantri girder dengan fungsi khusus baldi ambil.

1. Kecekapan Tinggi dalam Pengendalian Bahan Pukal

Ini adalah satu-satunya kelebihan terbesarnya. Ia mengubah proses-intensif buruh, perlahan kepada operasi yang pantas,-seorang.

Menghapuskan Buruh Manual:Menggantikan berbilang pekerja dengan penyodok,-pemuat hujung hadapan atau kaedah perlahan lain.

Kitaran Berterusan:Rebutan bersepadu membolehkan kitaran lancar menggali, mengangkat, mengembara dan membuang tanpa perlu memasang/mencabut sebarang peralatan.

2. Kos-Keberkesanan

Untuk fungsi yang disediakan, ia adalah penyelesaian yang sangat menjimatkan.

Kos Permulaan yang lebih rendah:Thesatu-gelang (jenis Mz-)reka bentuk adalah jauh lebih murah untuk dikilangkan dan dibeli daripada-kren gantri galang dua dengan rentang dan kapasiti yang serupa.

Kos Operasi dikurangkan:Seorang pengendali boleh menguruskan keseluruhan proses pengendalian bahan, yang membawa kepada penjimatan buruh yang besar.

Serbaguna sebagai Kelebihan:Satu mesin boleh digunakan untuk pelbagai tujuan (memunggah, menyimpan stok, memberi makan), mengurangkan keperluan untuk beberapa mesin khusus.

3. Fleksibiliti dan Mobiliti Luar Biasa

Pelbagai Bahan:Boleh mengendalikan pelbagai bahan pukal kering dan longgar hanya dengan menukar jenis baldi (cth, batu, pasir, bijirin, serpihan kayu, besi buruk).

Kawasan Liputan Besar:Tidak seperti penghantar tetap atau lif, kren bergerak di sepanjang landasannya, meliputi keseluruhan panjang dan lebar ruang simpanan, longgokan luar atau tongkang.

Boleh dipindahkan:Walaupun landasan dipasang, keseluruhan struktur kren selalunya boleh dibongkar dan dipindahkan ke lokasi baharu jika kemudahan memerlukan perubahan, tidak seperti struktur kekal.

4. Pengoptimuman Ruang dan Reka Bentuk Bilik Kepala Rendah

Memaksimumkan Kelantangan Storan:Kren beroperasi di atas kepala, memastikan ruang lantai bersih sepenuhnya untuk penyimpanan, trak atau peralatan lain. Ini sesuai untuk menguruskan stok simpanan pusat yang besar.

Ideal untuk -Kemudahan Pembersihan Rendah:Reka bentuk troli tunggal-galang dan atas-yang padat memberikan ketinggian cangkuk maksimum, menjadikannya sesuai untuk bangunan dengan siling yang lebih rendah.

5. Kawalan dan Keselamatan Operasi yang dipertingkatkan

Pengendalian Ketepatan:Pengendali mempunyai kawalan langsung ke atas pengambilan, pengangkatan dan penempatan bahan, membolehkan pengurusan stok yang tepat dan pemuatan corong atau trak yang tepat.

Pencemaran yang dikurangkan:Mengendalikan bahan tanpa trafik yang berterusan dan potensi pencemaran bahan api/minyak dari-pemuat hujung hadapan.

Operasi yang lebih selamat:Pengendali mengawal kren dari jarak yang selamat (melalui loket atau alat kawalan jauh radio), jauh dari habuk, bahan yang jatuh dan kawasan pengendalian terus.



Aplikasi Mz Type Grab Bucket Gantry Crane

Kren ini adalah penyelesaian ideal di mana-mana sahaja bahan pukal yang longgar perlu dialihkan dalam kawasan segi empat tepat yang ditetapkan. Aplikasi tipikalnya terdapat dalam industri yang berurusan dengan bahan mentah, pertanian dan kitar semula.

1. Pertanian dan Pengendalian Bijian

Silo dan Lif Bijirin:Untuk memunggah trak, memindahkan bijirin antara tong penyimpanan dan memuatkan keluar untuk penghantaran.

Tumbuhan Makanan Haiwan:Mengendalikan bahan mentah seperti jagung, kacang soya dan pelet makanan siap.

2. Bahan Binaan dan Agregat

Padang Pasir dan Kerikil:Menyimpan bahan mentah dan memuatkannya ke dalam trak untuk diangkut ke tapak pembinaan.

Sedia-Loji Konkrit Campuran:Mengendalikan agregat (pasir, batu) dan mengalihkannya ke corong batching konkrit.

Terminal simen:Memindahkan simen pukal dari penyimpanan ke stesen pemuatan.

3. Kitar Semula dan Pengurusan Sisa

Halaman Logam Sekerap:Aplikasi asas. Sesuai untuk merebut dan mengisih sekerap ferus dan bukan{1}}ferus.

Kemudahan Pemulihan Bahan (MRF):Mengendalikan dan menyusun barang kitar semula pukal seperti kertas, kadbod dan plastik.

Loji Kuasa Biojisim:Mengendalikan serpihan kayu, jerami dan bahan api organik lain dan mengalihkannya ke corong suapan.

4. Pelabuhan dan Terminal Pedalaman

Pemunggahan Tongkang:Memunggah bahan pukal seperti arang batu, baja atau agregat dari tongkang di laluan air pedalaman.

Operasi Pelabuhan Skala-Kecil:Memindahkan kargo antara dok, longgokan penyimpanan dan trak.

5. Tenaga dan Pemprosesan Perindustrian

Dandang Berapi Arang-:Memindahkan arang batu dari cerucuk simpanan ke rumah penghancur atau sistem suapan dandang.

Foundris:Mengendalikan bahan pukal seperti pasir (untuk acuan), kok dan batu kapur.

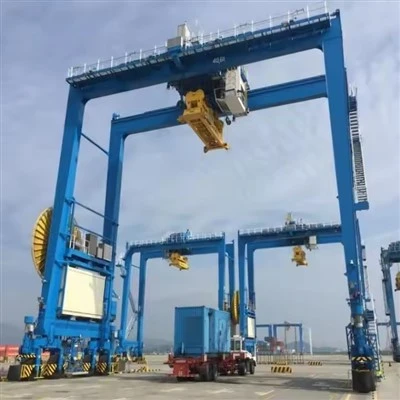

Proses pengeluaran sebuahKren RMG (Rel-Gantri Dipasang).ialah pencapaian kompleks kejuruteraan berat, melibatkan perancangan teliti, fabrikasi lanjutan, dan pemasangan yang tepat. Ia biasanya dijalankan oleh pengeluar jentera berat khusus di kemudahan besar dan berdedikasi.

Berikut ialah pecahan terperinci proses pengeluaran, daripada konsep hingga pentauliahan.



Fasa 1: Reka Bentuk & Kejuruteraan (Pelan Tindakan Digital)

Ini adalah fasa paling kritikal, di mana kren dilahirkan secara digital sebelum sebarang keluli dipotong.

Reka Bentuk Konseptual & Terperinci:

Keperluan Pelanggan:Jurutera bekerja dengan pelanggan (terminal pelabuhan) untuk menentukan spesifikasi: kapasiti mengangkat (cth, 40-50 tan di bawah penyebar), lebar rentang, ketinggian susun (1-lebih-7), kelajuan mengangkat dan tahap automasi.

Analisis Struktur:Menggunakan Analisis Elemen Terhad (FEA), jurutera mensimulasikan tegasan, terikan dan pesongan pada keseluruhan struktur (galang, kaki) di bawah pelbagai keadaan beban untuk memastikan integriti dan keselamatan.

Reka Bentuk Mekanikal & Elektrik:Reka bentuk terperinci dicipta untuk semua sistem: kotak gear angkat dan troli, reeving tali dawai, motor pemacu, dan skema elektrik lengkap untuk kuasa dan kawalan.

Reka Bentuk Sistem Automasi & Kawalan:

Untuk RMG moden, ini adalah yang terpenting. Perisian untuk Pengawal Logik Boleh Aturcara (PLC), sistem anti-perlanggaran, auto-stering dan kedudukan kontena dibangunkan dan disimulasikan.

Perolehan Item{0}}Lead Panjang:

Semasa fabrikasi bermula, syarikat memesan komponen khusus dengan masa utama pembuatan yang panjang, seperti:

Angkat dan motor perjalanan

Kotak gear

PLC dan pemacu VVVF (Siemens, ABB, dll.)

Gred keluli khusus

Tali dawai dan berkas



Fasa 2: Fabrikasi & Pembuatan (Binaan Fizikal)

Fasa ini mengubah keluli mentah dan komponen menjadi bahagian utama kren. Ia berlaku di kedai fabrikasi yang besar dan berbumbung.

Penyediaan & Pemotongan Keluli:

Plat keluli besar dan bahagian (rasuk) dihantar ke kilang.

Ia dibersihkan (diletupkan tembakan) dan kemudian dipotong mengikut bentuk yang tepat menggunakan-kaedah terkawal komputer sepertiPemotongan PlasmaatauOxy-Pemotongan Bahan Api.

Sub-Fabrikasi Perhimpunan:

Plat potong dikimpal bersama untuk membentuk komponen yang lebih kecil. Contohnya:

Pengikat Kotak:Plat keluli dikimpal menjadi bahagian segi empat tepat yang besar dan berongga untuk galang dan kaki utama.

Gerabak tamat:Struktur kompleks yang menempatkan roda dan pemacu dibuat.

Rangka Troli:Struktur yang akan membawa jentera angkat dibina.

Perhimpunan & Kimpalan Utama:

Sub-himpunan disatukan dalam jig besar dan lekapan untuk memastikan ketepatan dimensi.

TheGirder Utamadipasang dalam bahagian (jika ia sangat panjang) atau sebagai satu bahagian.

TheKaki Gantrytelah dipasang sepenuhnya.

Peringkat ini melibatkan kimpalan yang meluas, selalunya dilakukan secara automatik oleh mesin kimpalan robotik untuk ketekalan dan kualiti. Jurukimpal berkemahiran tinggi melakukan kimpalan manual kritikal.

Selepas-Rawatan Kimpalan & Kawalan Kualiti:

Menghilangkan Tekanan:Struktur dikimpal kritikal seperti galang utama dipanaskan dalam relau besar untuk melegakan tegasan dalaman yang dicipta semasa mengimpal, mencegah herotan dan keretakan.

Ujian Bukan{0}}Memusnahkan (NDT):Setiap kimpalan kritikal diperiksa menggunakan kaedah sepertiUjian Ultrasonik (UT)atauUjian Radiografi (X-sinar)untuk mencari sebarang kecacatan yang tersembunyi.

Pemeriksaan Dimensi:Keseluruhan struktur diimbas-laser untuk memastikan ia memenuhi toleransi reka bentuk.

Penyediaan Permukaan & Pengecatan:

Keseluruhan struktur keluli ditembak-diletupkan untuk menghilangkan karat dan skala pengisar, menghasilkan permukaan yang sempurna untuk lekatan cat.

Ia kemudian dicat dengan berbilang lapisan cat-prestasi tinggi, tahan kakisan-, selalunya dalam persekitaran terkawal untuk memastikan kemasan yang sempurna. Ini penting untuk persekitaran pelabuhan yang keras dan masin.



Fasa 3: Pra-Perhimpunan & Ujian Penerimaan Kilang (FAT)

Sebelum penghantaran, kren sebahagiannya dipasang di kilang untuk mengesahkan fungsinya.

Pendirian di Halaman Kilang:

Kaki gantri dan galang utama diikat atau dikimpal bersama pada landasan ujian untuk membentuk struktur gantri yang lengkap.

Troli, jentera angkat dan teksi (jika ada) dipasang.

Pemasangan Elektrik:

Juruelektrik menjalankan beribu-ribu meter kabel, menyambungkan motor, penderia dan panel kawalan.

Ujian Penerimaan Kilang (FAT):

Pelanggan melawat kilang untuk menyaksikan beberapa siri ujian yang ketat:

Tiada-Ujian Muatan:Semua pergerakan (perjalanan kren, perjalanan troli, angkat) diuji tanpa beban untuk memeriksa operasi lancar, kelajuan dan fungsi brek.

Ujian Beban:Ini adalah ujian kritikal. AUjian Beban Statikdilakukan dengan berat ujian (biasanya 25% melebihi kapasiti undian) diangkat dan dipegang untuk memeriksa integriti struktur. AUjian Beban Dinamikdilakukan pada kapasiti terkadar untuk menguji semua fungsi di bawah keadaan kerja.

Ujian Sistem Keselamatan:Semua suis had, hentian kecemasan dan penggera diuji.



Fasa 4: Pembongkaran, Penghantaran & Pendirian Tapak

Pembongkaran & Logistik:

Selepas melepasi FAT, kren dibongkar dengan teliti ke bahagian yang boleh diangkut. Girder utama dipotong menjadi segmen, kaki dipisahkan, dsb.

Komponen-komponen besar ini dimuatkan ke laut khusus-menjadi berat-kapal angkat untuk pengangkutan ke pelabuhan.

Penyediaan Tapak:

Semasa kren sedang dibina, tapak pelanggan disediakan: asas konkrit berat dituangkan, dan landasan kereta api yang panjang dan selari dipasang dengan ketepatan yang melampau.

Pendirian Tapak:

Satu pasukan jurutera ereksi khusus dan pengendali kren berat dari pengilang bergerak ke pelabuhan.

Menggunakan kren mudah alih yang besar, mereka memasang semula RMG pada rel kekalnya, mengikut urutan terbalik proses pembongkaran.

Semua sambungan mekanikal dan elektrik dibuat semula.



Fasa 5: Pentauliahan & Ujian Penerimaan Tapak (SAT)

Pemeriksaan Akhir dan Penentukuran:

Seluruh sistem dihidupkan.

Yang penting, semua sistem automasi ditentukur:sistem penentududukan laser untuk penyebar, penderia anti-perlanggaran dan auto-stering disesuaikan-dengan keadaan tapak sebenar.

Ujian Penerimaan Tapak (SAT):

Pusingan terakhir ujian, selalunya lebih komprehensif daripada FAT, dilakukan dengan pelanggan untuk membuktikan kren berprestasi mengikut spesifikasi dalam persekitaran sebenar.

Setelah ditandatangani, kren diserahkan kepada pelanggan, dan latihan pengendali bermula.

Pandangan bengkel:
