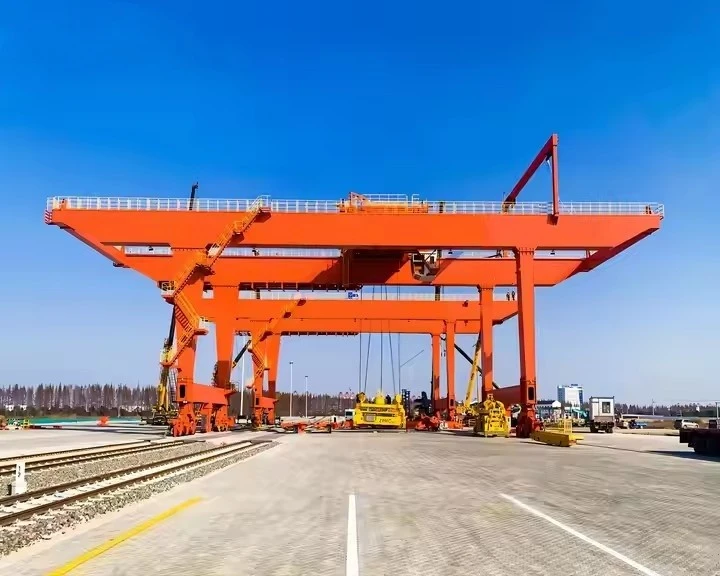

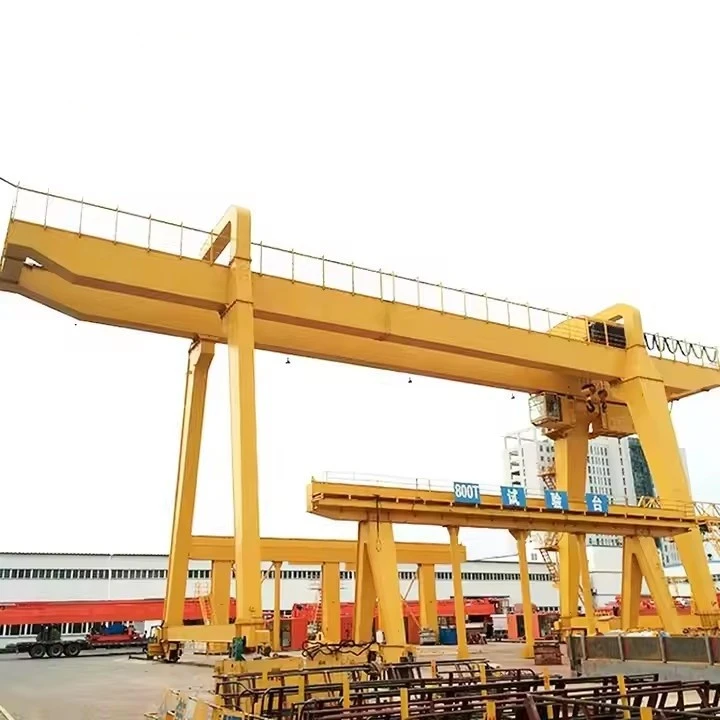

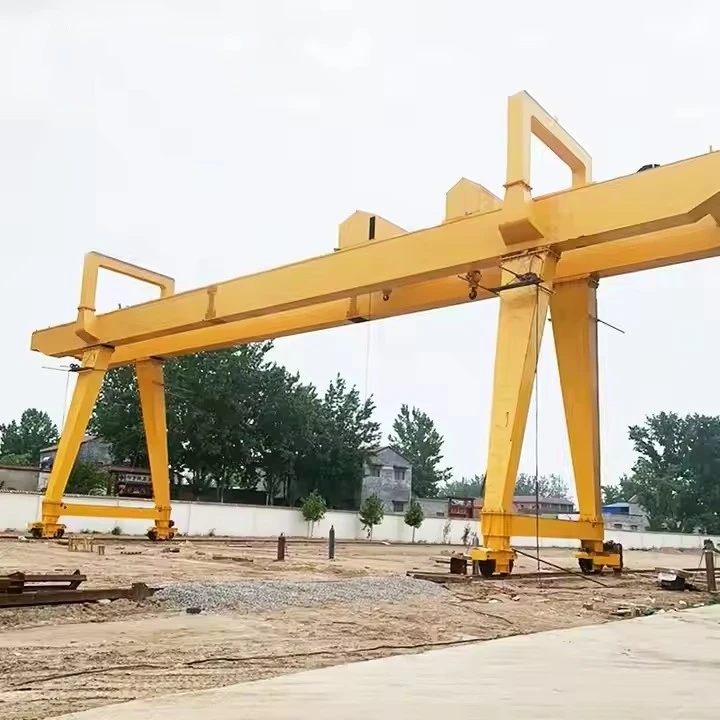

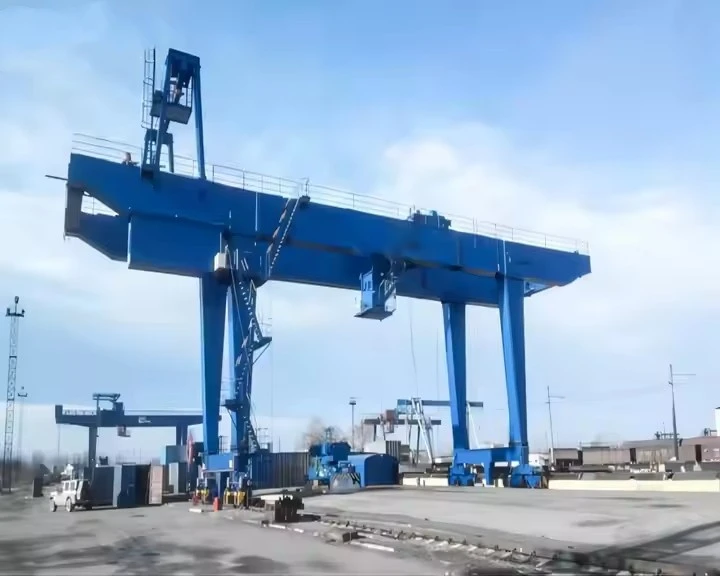

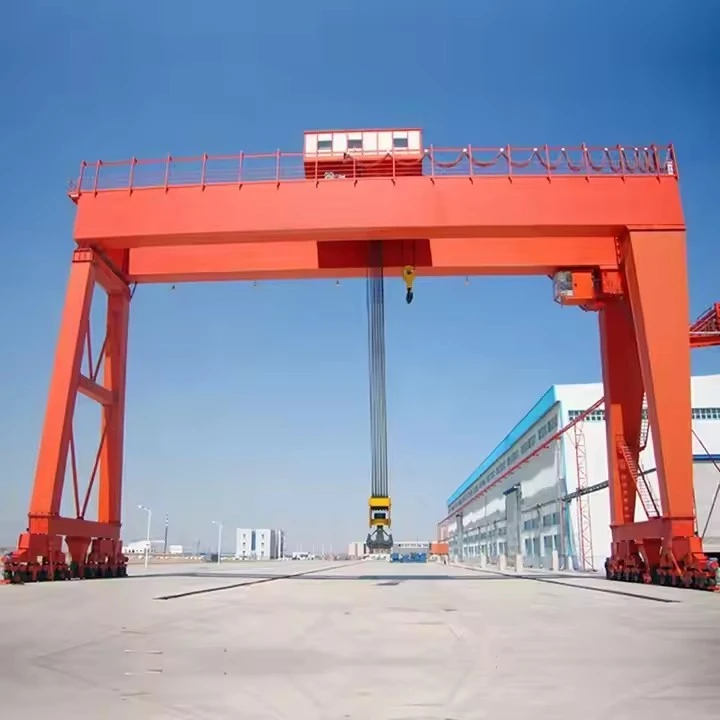

Kren Gantry Mg Dipasang Rel

Apakah itu Kren Gantry Mg Dipasang Rel?

A Kren Gantry Mg Dipasang Relialah akren gantri ganda{0}}girderdikelaskan untuk perkhidmatan-berat. Klasifikasi "Mg" (mengikut piawaian seperti FEM atau DIN) menunjukkan kitaran tugas yang sangat tinggi, bermakna ia dibina untuk operasi intensif dan berterusan dalam persekitaran yang mencabar.

Fikirkan ia sebagai trak-berat, jarak jauh-dari dunia kren gantri, berbanding dengan van penghantaran Mz.



Ciri & Reka Bentuk Utama

Reka bentuk Double Girder:Ciri yang paling menentukan. Dua galang utama yang teguh merentangi ruang kerja, disokong oleh trak hujung. Ini memberikan kekuatan, ketegaran dan ketinggian cangkuk yang unggul berbanding dengan galang tunggal.

Dipasang dengan Rel:Kren berjalan pada rel tetap khusus yang tertanam di dalam tanah atau di atas asas. Ini membolehkan pergerakan yang tepat, kelajuan yang lebih tinggi dan keupayaan untuk mengendalikan beban besar tanpa ketidakstabilan-gantri getah yang letih.

Komponen Tugas Berat-(Klasifikasi Mg):Setiap komponen dibina untuk ketahanan:

Motor dan Pemacu:Kuasa yang lebih tinggi, dengan kapasiti haba yang lebih baik untuk mula dan berhenti yang kerap.

Kotak gear:Dibina untuk menahan beban kejutan dan penggunaan berterusan.

Brek:Sistem selamat yang berlebihan dan gagal-untuk keselamatan maksimum.

Elektrik:Penyentuh-tugas berat, geganti dan pendawaian.



Perbezaan Utama: Kren Gantry Mz lwn Mg

Ciri	Jenis Mz (Gelang Tunggal)	Jenis Mg (Double Girder, Dipasang Rel)
Reka Bentuk Girder	Bujang	berganda
Kitaran Tugas	Ringan ke Sederhana	Berat kepada Sangat Berat
Kapasiti Biasa	1 - 20 Tan	20 - 500+ Tan
Tinggi cangkuk	Lebih rendah	Lebih tinggi
kos	Jimat	Pelaburan Tinggi
mobiliti	Boleh dipasang pada roda-atau dipasang pada rel-.	Hampir secara eksklusif Dipasang Rel
Sesuai Untuk	Bengkel, gudang, kegunaan sekali-sekala	Kilang keluli, limbungan kapal, industri berat

Kesimpulan:TheKren Gantry Mg Dipasang Relialah akapasiti-tinggi,-tugas berat, laluan-tetappenyelesaian mengangkat. Reka bentuk-galang dua kali ganda,-dilekapkan rel dan pembinaan lasak menjadikannya pilihan muktamad untuk aplikasi perindustrian yang paling mencabar di mana keamatan, kapasiti dan kebolehpercayaan adalah yang terpenting.



Kapasiti Mengangkat 320 tan
Span (Lebar) 3 - 12 meter (boleh laras)
Ketinggian Angkat 3 - 10 meter
Kelas Kerja A3-A5 (tugas ringan hingga sederhana)
Kelajuan Mengangkat 0.5 - 8 m/min (pembolehubah)
Jenis Rasuk Utama Girder tunggal/berganda (jenis-kotak)
Bekalan Kuasa 220V/380V 3 fasa atau manual
Mod Kawalan Kawalan loket/kawalan jauh wayarles
Hoist Type Electric chain angkat/tali dawai angkat
Pemanduan Perjalanan Tolak manual atau bermotor
Perlindungan Kakisan Cat gred-panas bergalvani atau marin-
Rintangan Angin Sehingga skala Beaufort 6 (untuk kegunaan luar)
Suhu Operasi -20 darjah hingga +50 darjah

Berikut ialah pecahan terperinci komponen aKren Gantry Mg Dipasang Rel. Memandangkan sifat-tugas beratnya, komponen ini lebih teguh dan kompleks berbanding kren jenis Mz-.



1. Sistem Struktur Utama (Skeleton)

Rangka kerja ini dibina untuk menahan tekanan dan keletihan yang besar selama bertahun-tahun penggunaan berat.

Gelang Utama Berganda:Dua rasuk utama, penuh-panjang, mendatar yang membentuk jambatan. Ia biasanya dibuat daripada plat keluli tebal (girder kotak) untuk kekuatan dan ketegaran maksimum. Ini ialah ciri penentu yang membezakannya daripada kren-girder (Mz) tunggal.

Lori Akhir (Kaki):Struktur menegak yang besar pada setiap hujung galang. Mereka menempatkanroda perjalanan panjang, pemacu dan penampan anti{0}}perlanggaran. Kaki boleh tegar atau diartikulasikan (kaki "berjalan") untuk menampung rentang yang panjang.

Sistem Rel dan Landasan Kren:Infrastruktur yang kritikal dan tetap.

Rel Larian:Rel keluli-berat (selalunya serupa dengan landasan kereta api) di mana kren bergerak.

Rasuk Landasan:Rasuk konkrit atau keluli yang kukuh, selalunya bertetulang yang menyokong rel.

Asas:Asas konkrit dalam yang memastikan landasan kekal rata dan sejajar di bawah beban dinamik dan dari semasa ke semasa.

2. Sistem Angkat & Perjalanan (Otot)

Ini ialah komponen-berprestasi tinggi yang melaksanakan kerja.

Unit Angkat Utama:Pengangkat tugas-berat dan kuat direka untuk perkhidmatan kelas Mg-.

Motor angkat:Motor kitar tugas-tinggi,-tinggi.

Drum Tali Dawai:Drum bermesin dengan alur yang tepat untuk menggiling berbilang lapisan tali.

Brek Cakera Berbilang:Sistem brek primer dan sekunder (kecemasan).

Tali Kawat Berkapasiti Tinggi-:Direka untuk kapasiti maksimum kren dengan faktor keselamatan yang ketara.

Blok Cangkuk:Blok berjambak yang melipatgandakan kapasiti angkat dan menyediakan titik selamat untuk beban.



Rangka Troli:Struktur yang membawa angkat utama dan bergerak di sepanjang bahagian atas galang berkembar.

Pemandu Perjalanan Troli:Motor, kotak gear dan roda bebibir yang menggerakkan troli dengan lancar di sepanjang rel galang.

Rel Troli:Rel dipasang pada bahagian atas galang utama untuk troli berjalan.

Pemanduan Perjalanan Jauh Gantry:Sistem yang menggerakkan seluruh kren.

Motor Perjalanan:Berbilang motor kuasa kuda-tinggi (satu setiap kaki atau lebih) untuk pergerakan disegerakkan.

Kotak gear & Roda:Berdiameter-besar, roda keluli tempa dengan bunga yang dikeraskan, dipacu melalui-penurun gear tugas berat.





3. Sistem Kuasa & Kawalan (Saraf)

Direka bentuk untuk kebolehpercayaan dan kawalan tepat bagi jentera berkuasa.

Bekalan Kuasa Utama:

Sistem Bar Konduktor (Trek Tertutup atau Bar Kosong):Kaedah paling biasa untuk kren-dilekapkan rel. Satu siri bar berpenebat berjalan selari dengan landasan kren, dengan pengumpul di atas kren untuk menarik kuasa. Ini lebih dipercayai untuk kegunaan berat-daripada sistem festoon.

Kekili kabel:Digunakan dalam sesetengah aplikasi, tetapi kurang biasa untuk-perjalanan lama, kren tugas berat-.

Kawalan Operator:

Teksi Operator:Satu tujuan-kabin terkawal iklim-yang digantung dari struktur kren, memberikan pengendali pandangan yang jelas tentang lif. Ia dilengkapi dengan kawalan ergonomik, tempat duduk, dan selalunya redaman getaran.

Kawalan Jauh Radio:Membenarkan pengendali mengawal kren dari lantai, memberikan penglihatan dan keselamatan yang optimum, terutamanya dalam persekitaran yang keras (cth, haba tinggi dalam kilang keluli).

Panel Kawalan & Pemacu:

Panel Kawalan Utama:Menempatkan pengawal logik boleh atur cara (PLC), penyentuh, geganti beban lampau dan pemacu frekuensi berubah-ubah (VFD). VFD adalah penting untuk menyediakan pecutan yang lancar, terkawal dan nyahpecutan semua gerakan, melindungi struktur dan beban.





4. Sistem Keselamatan & Bantuan (Reflexes)

Ciri tidak-boleh dirunding untuk melindungi kakitangan dan aset.

Peranti Keselamatan Kritikal:

Petunjuk Momen Muatan (LMI) / Sel Muatan:Sistem mandatori yang memantau berat beban dan menghalang kren daripada terlebih muatan. Ia memaparkan beban kepada operator dan boleh memotong fungsi berbahaya.

Suis Had:Suis had tugas berat-untuk had atas/bawah angkat, perjalanan troli dan perjalanan gantri untuk mengelakkan-lebihan perjalanan.

Sistem Anti-Perlanggaran:Menggunakan laser atau radar untuk mengesan dan mencegah perlanggaran dengan kren lain di landasan atau halangan yang sama.

Anemometer:Penunjuk kelajuan angin yang memberi penggera atau mematikan operasi kren secara automatik jika kelajuan angin melebihi had selamat (penting untuk kren luar).

Pengapit Rel / Sauh:Pengapit mekanikal besar yang mengunci kren pada rel untuk mengelakkan pergerakan semasa ribut atau apabila diletakkan.

Pengangkat Bantu:Pengangkat kedua berkapasiti-yang lebih kecil dipasang pada troli untuk lif yang lebih ringan, memberikan dua kelajuan dan kapasiti mengangkat pada satu kren.

Peralatan Sampingan:

Laluan Pejalan Kaki & Platform Perkhidmatan:Menyediakan akses selamat untuk penyelenggaraan di sepanjang galang dan mesin.

Pencahayaan:Lampu{0}}intensiti tinggi untuk operasi malam atau kawasan yang kurang cahaya.

Siren & Lampu Amaran:Penggera boleh didengar dan visual yang diaktifkan apabila kren sedang bergerak.

Ringkasan: Mengapa Komponen Lebih Berat-Tugas daripada Mz

Komponen	Jenis Mz (Ringan/Sederhana)	Jenis Mg (Tugas Berat)
Girder	Bahagian tunggal, lebih ringan	Galang kotak berganda yang direka
Angkat	Kewajipan standard, kelajuan tunggal	Tugas berat-, selalunya dengan berbilang kelajuan & VFD
Bekalan Kuasa	Festoon atau kabel ringkas	Sistem Bar Konduktor Teguh
Kawalan	Butang tekan loket ringkas	Teksi Operator dan/atau Alat Jauh Radio
Keselamatan	Suis had asas	LMI Lanjutan, Anti-Perlanggaran, Pemantauan Angin

Kesimpulan:Setiap komponen Kren Gantry Mg Dipasang Rel direka bentuk untukkeamatan, ketepatan, dan jangka hayat. Gabungan-struktur galang, kestabilan-rel dan sistem mekanikal dan elektrik gred-perindustrian menjadikannya aset modal yang direka bentuk untuk persekitaran industri yang paling mencabar.

LAKARAN



Teknikal utama



Kelebihan Mz Type Grab Bucket Gantry Crane

Faedah utama berpunca daripada reka bentuk bersepadunya, yang menggabungkan mobiliti dengan pengendalian pukal automatik.

1. Kecekapan Tinggi dalam Pengendalian Bahan Pukal

Ini adalah satu-satunya kelebihan terbesarnya. Ia mengubah proses-intensif buruh, perlahan kepada operasi yang pantas,-seorang.

Menghapuskan Buruh Manual:Menggantikan beberapa pekerja dengan penyodok atau peralatan yang lebih kecil.

Kitaran Berterusan:Rebutan bersepadu membolehkan kitaran lancar menggali, mengangkat, mengembara dan membuang tanpa perlu memasang/mencabut sebarang peralatan.

2. Kos-Keberkesanan

Untuk fungsi yang disediakan, ia adalah penyelesaian yang sangat menjimatkan.

Kos Permulaan yang lebih rendah:Thesatu-galang (jenis Mz-)reka bentuk adalah jauh lebih murah untuk dikeluarkan dan dibeli daripada-kren gantri galang dua dengan rentang yang serupa.

Kos Operasi dikurangkan:Seorang pengendali boleh menguruskan keseluruhan proses pengendalian bahan, yang membawa kepada penjimatan buruh yang besar.

Serbaguna sebagai Kelebihan:Satu mesin boleh digunakan untuk pelbagai tujuan (memunggah, menyimpan stok, memberi makan), mengurangkan keperluan untuk beberapa mesin khusus.

3. Pengoptimuman Ruang dan Reka Bentuk Bilik Kepala Rendah

Memaksimumkan Kelantangan Storan:Kren beroperasi di atas kepala, memastikan ruang lantai bersih sepenuhnya untuk penyimpanan, trak atau peralatan lain.

Ideal untuk -Kemudahan Pembersihan Rendah:Reka bentuk troli-galang tunggal dan atas-yang padat memberikan ketinggian cangkuk maksimum, menjadikannya sesuai untuk bangunan dengan siling yang lebih rendah.

4. Fleksibiliti dan Mobiliti Luar Biasa

Pelbagai Bahan:Boleh mengendalikan pelbagai bahan pukal kering dan longgar hanya dengan menukar jenis baldi (cth, batu, pasir, bijirin, serpihan kayu, besi buruk).

Kawasan Liputan Besar:Tidak seperti penghantar tetap, kren bergerak di sepanjang landasannya, meliputi keseluruhan panjang dan lebar ruang penyimpanan atau cerucuk luar.

5. Kawalan dan Keselamatan Operasi yang dipertingkatkan

Pengendalian Ketepatan:Pengendali mempunyai kawalan langsung ke atas merebut, mengangkat dan meletakkan bahan.

Operasi yang lebih selamat:Pengendali mengawal kren dari jarak yang selamat (melalui loket atau alat kawalan jauh radio), jauh daripada habuk dan bahan yang jatuh.



Aplikasi Mz Type Grab Bucket Gantry Crane

Kren ini adalah penyelesaian ideal di mana-mana sahaja bahan pukal yang longgar perlu dialihkan dalam kawasan segi empat tepat yang ditetapkan. Aplikasi tipikalnya terdapat dalam industri yang berurusan dengan bahan mentah, pertanian, dan kitar semula.

1. Pertanian dan Pengendalian Bijian

Silo Bijirin dan Lif:Untuk memunggah trak, memindahkan bijirin antara tong penyimpanan dan memuatkan keluar untuk penghantaran.

Tumbuhan Makanan Haiwan:Mengendalikan bahan mentah seperti jagung, kacang soya dan pelet makanan siap.

2. Bahan Binaan dan Agregat

Padang Pasir dan Kerikil:Menyimpan bahan mentah dan memuatkannya ke dalam trak untuk diangkut.

Sedia-Loji Konkrit Campuran:Mengendalikan agregat (pasir, batu) dan mengalihkannya ke corong batching konkrit.

3. Kitar Semula dan Pengurusan Sisa

Halaman Logam Sekerap:Aplikasi asas. Sesuai untuk merebut dan menyusun sekerap ferus dan bukan{1}}ferus.

Kemudahan Pemulihan Bahan (MRF):Mengendalikan dan menyusun barang kitar semula pukal seperti kertas, kadbod dan plastik.

Loji Kuasa Biojisim:Mengendalikan serpihan kayu, jerami dan bahan api organik lain.

4. Pelabuhan dan Terminal Pedalaman

Pemunggahan Tongkang:Memunggah bahan pukal seperti arang batu, baja atau agregat dari tongkang di laluan air pedalaman.

5. Tenaga dan Pemprosesan Perindustrian

Dandang Berapi Arang-:Memindahkan arang batu dari cerucuk simpanan ke rumah penghancur atau sistem suapan dandang.

Foundris:Mengendalikan bahan pukal seperti pasir (untuk acuan), kok dan batu kapur.



Proses pengeluaran sebuahKren RMG (Rel-Gantri Dipasang).ialah pencapaian kompleks kejuruteraan berat, melibatkan perancangan teliti, fabrikasi lanjutan, dan pemasangan yang tepat. Ia biasanya dijalankan oleh pengeluar jentera berat khusus di kemudahan besar dan berdedikasi.

Berikut ialah pecahan terperinci proses pengeluaran, daripada konsep hingga pentauliahan.



Fasa 1: Reka Bentuk & Kejuruteraan (Pelan Tindakan Digital)

Ini adalah fasa paling kritikal, di mana kren dilahirkan secara digital sebelum sebarang keluli dipotong.

Reka Bentuk Konseptual & Terperinci:

Keperluan Pelanggan:Jurutera bekerja dengan pelanggan (terminal pelabuhan) untuk menentukan spesifikasi: kapasiti mengangkat (cth, 40-50 tan di bawah penyebar), lebar rentang, ketinggian susun (1-lebih-7), kelajuan mengangkat dan tahap automasi.

Analisis Struktur:Menggunakan Analisis Elemen Terhad (FEA), jurutera mensimulasikan tegasan, terikan dan pesongan pada keseluruhan struktur (galang, kaki) di bawah pelbagai keadaan beban untuk memastikan integriti dan keselamatan.

Reka Bentuk Mekanikal & Elektrik:Reka bentuk terperinci dicipta untuk semua sistem: kotak gear angkat dan troli, reeving tali dawai, motor pemacu, dan skema elektrik lengkap untuk kuasa dan kawalan.

Reka Bentuk Sistem Automasi & Kawalan:

Untuk RMG moden, ini adalah yang terpenting. Perisian untuk Pengawal Logik Boleh Aturcara (PLC), sistem anti-perlanggaran, auto-stering dan kedudukan kontena dibangunkan dan disimulasikan.

Perolehan Item{0}}Lead Panjang:

Semasa fabrikasi bermula, syarikat memesan komponen khusus dengan masa utama pembuatan yang panjang, seperti:

Angkat dan motor perjalanan

Kotak gear

PLC dan pemacu VVVF (Siemens, ABB, dll.)

Gred keluli khusus

Tali dawai dan berkas



Fasa 2: Fabrikasi & Pembuatan (Binaan Fizikal)

Fasa ini mengubah keluli mentah dan komponen menjadi bahagian utama kren. Ia berlaku di kedai fabrikasi yang besar dan berbumbung.

Penyediaan & Pemotongan Keluli:

Plat keluli besar dan bahagian (rasuk) dihantar ke kilang.

Ia dibersihkan (diletupkan tembakan) dan kemudian dipotong mengikut bentuk yang tepat menggunakan-kaedah terkawal komputer sepertiPemotongan PlasmaatauOxy-Pemotongan Bahan Api.

Sub-Fabrikasi Perhimpunan:

Plat potong dikimpal bersama untuk membentuk komponen yang lebih kecil. Contohnya:

Pengikat Kotak:Plat keluli dikimpal menjadi bahagian segi empat tepat yang besar dan berongga untuk galang dan kaki utama.

Gerabak tamat:Struktur kompleks yang menempatkan roda dan pemacu dibuat.

Rangka Troli:Struktur yang akan membawa jentera angkat dibina.

Perhimpunan & Kimpalan Utama:

Sub-himpunan disatukan dalam jig dan lekapan yang besar untuk memastikan ketepatan dimensi.

TheGirder Utamadipasang dalam bahagian (jika ia sangat panjang) atau sebagai satu bahagian.

TheKaki Gantrytelah dipasang sepenuhnya.

Peringkat ini melibatkan kimpalan yang meluas, selalunya dilakukan secara automatik oleh mesin kimpalan robotik untuk ketekalan dan kualiti. Jurukimpal berkemahiran tinggi melakukan kimpalan manual kritikal.

Selepas-Rawatan Kimpalan & Kawalan Kualiti:

Menghilangkan Tekanan:Struktur dikimpal kritikal seperti galang utama dipanaskan dalam relau besar untuk melegakan tegasan dalaman yang dicipta semasa mengimpal, mencegah herotan dan keretakan.

Ujian Bukan{0}}Memusnahkan (NDT):Setiap kimpalan kritikal diperiksa menggunakan kaedah sepertiUjian Ultrasonik (UT)atauUjian Radiografi (X-sinar)untuk mencari sebarang kecacatan yang tersembunyi.

Pemeriksaan Dimensi:Keseluruhan struktur diimbas-laser untuk memastikan ia memenuhi toleransi reka bentuk.

Penyediaan Permukaan & Pengecatan:

Keseluruhan struktur keluli ditembak-diletupkan untuk menghilangkan karat dan skala pengisar, menghasilkan permukaan yang sempurna untuk lekatan cat.

Ia kemudian dicat dengan berbilang lapisan cat berprestasi tinggi-, tahan kakisan-, selalunya dalam persekitaran terkawal untuk memastikan kemasan yang sempurna. Ini penting untuk persekitaran pelabuhan yang keras dan masin.



Fasa 3: Pra-Perhimpunan & Ujian Penerimaan Kilang (FAT)

Sebelum penghantaran, kren sebahagiannya dipasang di kilang untuk mengesahkan fungsinya.

Pendirian di Halaman Kilang:

Kaki gantri dan galang utama diikat atau dikimpal bersama pada landasan ujian untuk membentuk struktur gantri yang lengkap.

Troli, jentera angkat dan teksi (jika ada) dipasang.

Pemasangan Elektrik:

Juruelektrik menjalankan beribu-ribu meter kabel, menyambungkan motor, penderia dan panel kawalan.

Ujian Penerimaan Kilang (FAT):

Pelanggan melawat kilang untuk menyaksikan beberapa siri ujian yang ketat:

Tiada-Ujian Muatan:Semua pergerakan (perjalanan kren, perjalanan troli, angkat) diuji tanpa beban untuk memeriksa operasi lancar, kelajuan dan fungsi brek.

Ujian Beban:Ini adalah ujian kritikal. AUjian Beban Statikdilakukan dengan berat ujian (biasanya 25% melebihi kapasiti undian) diangkat dan dipegang untuk memeriksa integriti struktur. AUjian Beban Dinamikdilakukan pada kapasiti terkadar untuk menguji semua fungsi di bawah keadaan kerja.

Ujian Sistem Keselamatan:Semua suis had, hentian kecemasan dan penggera diuji.



Fasa 4: Pembongkaran, Penghantaran & Pendirian Tapak

Pembongkaran & Logistik:

Selepas melepasi FAT, kren dibongkar dengan teliti ke bahagian yang boleh diangkut. Girder utama dipotong menjadi segmen, kaki dipisahkan, dsb.

Komponen besar ini dimuatkan ke atas kapal angkat-yang berat-khusus untuk pengangkutan ke pelabuhan.

Penyediaan Tapak:

Semasa kren sedang dibina, tapak pelanggan disediakan: asas konkrit berat dituangkan, dan landasan kereta api yang panjang dan selari dipasang dengan ketepatan yang melampau.

Pendirian Tapak:

Satu pasukan jurutera ereksi khusus dan pengendali kren berat dari pengilang bergerak ke pelabuhan.

Menggunakan kren mudah alih yang besar, mereka memasang semula RMG pada rel kekalnya, mengikut urutan terbalik proses pembongkaran.

Semua sambungan mekanikal dan elektrik dibuat semula.



Fasa 5: Pentauliahan & Ujian Penerimaan Tapak (SAT)

Pemeriksaan Akhir dan Penentukuran:

Seluruh sistem dihidupkan.

Yang penting, semua sistem automasi ditentukur:sistem penentududukan laser untuk penyebar,-penderia anti perlanggaran dan-automatik ditala-dengan keadaan tapak sebenar.

Ujian Penerimaan Tapak (SAT):

Pusingan terakhir ujian, selalunya lebih komprehensif daripada FAT, dilakukan dengan pelanggan untuk membuktikan kren berprestasi mengikut spesifikasi dalam persekitaran sebenar.

Setelah ditandatangani, kren diserahkan kepada pelanggan, dan latihan pengendali bermula.
