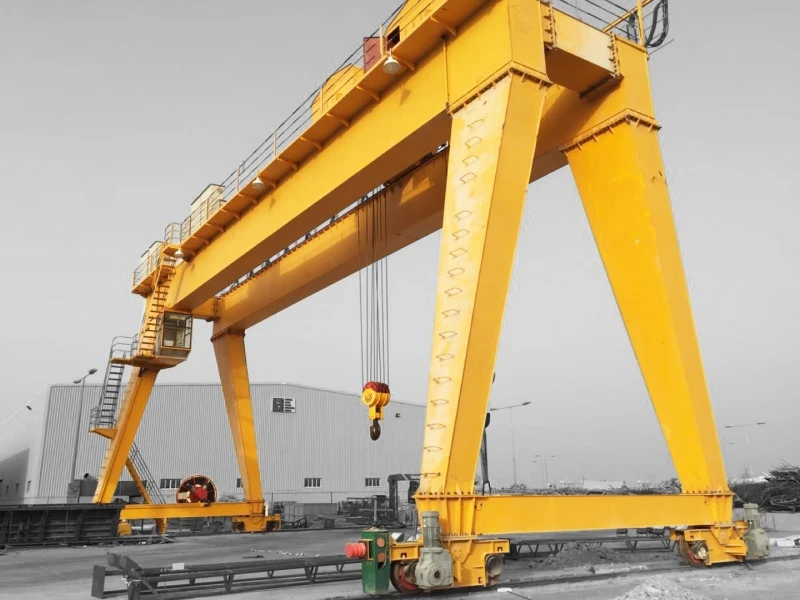

Kren Gantry Serbaguna



1. Kren Gantry Serbaguna ialah peralatan mengangkat serba boleh dan teguh yang biasa digunakan dalam pelbagai industri untuk mengendalikan beban berat. Direka bentuk untuk kecekapan, fleksibiliti dan kebolehpercayaan, kren ini digunakan secara meluas di limbungan kapal, gudang, tapak pembinaan dan persekitaran industri.

2. Kren gantri serbaguna ialah alat penting dalam operasi perindustrian, menawarkan serba boleh, kebolehpercayaan dan kecekapan. Keupayaannya untuk mengendalikan pelbagai beban, digabungkan dengan ciri keselamatan dan kawalan lanjutan, menjadikannya pilihan ideal untuk perniagaan yang ingin mengoptimumkan proses pengendalian bahan mereka. Sama ada untuk pembinaan, pembuatan atau logistik, melabur dalam kren gantri serbaguna memastikan produktiviti dan keselamatan dipertingkatkan dalam pelbagai aplikasi.

Kapasiti Pemuatan Dinilai: 50t

Maks. Ketinggian Angkat: 30m

Span: 70m

Waranti: 2 tahun

Berat (KG):3500 kg

Kapasiti:10-600t

Tugas Kerja:A5-A6

Momen Angkat Dinilai:100kn

1.Rasuk utama

1. Rasuk utama kren gantri serbaguna ialah komponen struktur kritikal yang memainkan peranan penting dalam kefungsian keseluruhan kren dan kapasiti galas beban. Ia adalah elemen mendatar yang merentangi antara penyokong kren (kaki atau tiang) dan terus membawa berat beban yang diangkat.

Rasuk utama kren gantri serbaguna biasanya dibina daripada keluli berkekuatan tinggi, yang memberikan ketegaran dan kekuatan yang diperlukan untuk menyokong beban berat. Ia mungkin reka bentuk galang tunggal atau galang berganda, bergantung pada kapasiti dan penggunaan kren. Rasuk boleh mempunyai profil yang berbeza, seperti jenis kotak, rasuk I atau kekuda, bergantung pada keperluan struktur. Galang kotak adalah perkara biasa untuk aplikasi tugas berat, memberikan nisbah kekuatan kepada berat yang sangat baik dan mengurangkan pesongan di bawah beban.

Reka bentuk rasuk utama kren gantri serbaguna termasuk ciri untuk meminimumkan pesongan (lentur) di bawah beban, yang penting untuk mengekalkan kestabilan kren dan memastikan operasi yang selamat. Pesongan yang berlebihan boleh membawa kepada isu operasi dan potensi bahaya keselamatan. Dalam sesetengah reka bentuk, rasuk utama mungkin diperkukuh dengan bahan tambahan atau elemen struktur untuk meningkatkan kapasiti galas bebannya dan mengurangkan risiko kegagalan di bawah beban berat.

4. Rasuk utama kren gantri serbaguna ialah tulang belakang kren gantri serbaguna, memberikan kekuatan dan kestabilan yang diperlukan untuk mengendalikan beban berat dengan cekap dan selamat. Reka bentuk dan pembinaannya adalah penting untuk prestasi keseluruhan kren, dan pertimbangan yang teliti diberikan kepada faktor seperti pengagihan beban, pengurusan tegasan dan penyepaduan dengan komponen kren lain. Rasuk utama yang boleh disesuaikan dan teguh memastikan kren dapat memenuhi pelbagai keperluan pelbagai industri, daripada pembinaan kepada pembuatan dan seterusnya.

Sistem Mengangkat

1. Sistem pengangkatan kren gantri serbaguna adalah nadi kepada fungsinya, membolehkan pengendalian beban berat yang selamat dan cekap merentas pelbagai tetapan industri. Sistem ini merangkumi beberapa komponen yang saling berkaitan yang direka bentuk untuk berfungsi dengan lancar bersama-sama untuk mengangkat, mengangkut dan meletakkan beban dengan ketepatan dan kebolehpercayaan. Di bawah ialah gambaran keseluruhan sistem pengangkatan dalam kren gantri serbaguna.

2. Gambaran Keseluruhan Sistem Angkat

Sistem mengangkat bertanggungjawab untuk pergerakan menegak dan mendatar beban. Ia termasuk angkat, troli, cangkuk, tali dawai atau kabel, sistem kawalan dan mekanisme keselamatan. Sistem ini direka bentuk untuk mengendalikan pelbagai beban, memastikan operasi lancar, kedudukan yang tepat dan pematuhan kepada piawaian keselamatan.

3.Komponen Utama Sistem Angkat

a. Angkat

Fungsi: Pengangkat ialah alat pengangkat utama yang menaikkan dan menurunkan beban.

Jenis:

Pengangkat Elektrik: Gunakan motor elektrik untuk kawalan lancar dan tepat, sesuai untuk persekitaran dengan sumber kuasa yang boleh dipercayai.

Chain Hoists: Mempunyai mekanisme yang dipacu rantai, menawarkan ketahanan dan kapasiti beban yang tinggi.

Pengangkat Tali Dawai: Gunakan tali dawai untuk mengangkat, memberikan fleksibiliti dan kekuatan untuk pelbagai aplikasi.

Kapasiti: Pengangkat dipilih berdasarkan kapasiti beban kren, biasanya antara beberapa tan hingga beberapa ratus tan.

b. Troli

Fungsi: Troli menggerakkan angkat secara mendatar di sepanjang rasuk utama, membolehkan pengangkutan beban merentasi rentang kren.

Komponen:

Pemasangan Roda: Memastikan pergerakan lancar di sepanjang rel rasuk utama.

Sistem Pemacu: Dikuasakan oleh motor elektrik atau kawalan manual untuk menggerakkan troli dengan ketepatan.

Sistem Brek: Memastikan berhenti dan menahan troli dengan selamat pada kedudukannya.

Ciri-ciri: Selalunya dilengkapi dengan suis had untuk mengelakkan troli daripada melebihi julat rasuk.

4. Sistem pengangkat kren gantri serbaguna ialah bahagian yang canggih dan penting dalam reka bentuk keseluruhannya, membolehkan pengendalian beban berat yang cekap, selamat dan tepat merentas pelbagai aplikasi perindustrian. Dengan menyepadukan komponen teguh seperti pengangkat, troli, sistem kawalan dan mekanisme keselamatan, sistem pengangkatan memastikan kren dapat melaksanakan tugasnya dengan pasti dan berkesan. Penyelenggaraan tetap, pilihan penyesuaian dan kemajuan dalam teknologi meningkatkan lagi prestasi dan kebolehsuaian sistem angkat, menjadikan kren gantri serbaguna sebagai alat yang amat diperlukan dalam operasi perindustrian moden.



Rasuk Akhir

Rasuk hujung (juga dikenali sebagai pengangkutan akhir atau trak akhir) kren gantri serbaguna ialah komponen struktur penting yang menyokong rasuk utama kren dan membolehkan keseluruhan kren bergerak di sepanjang laluan yang ditetapkan. Rasuk hujung memainkan peranan penting dalam memastikan kestabilan, mobiliti dan kefungsian keseluruhan kren gantri.

Gambaran Keseluruhan dan Kefungsian

Rasuk hujung diletakkan pada kedua-dua hujung rasuk utama, menghubungkan struktur sokongan kren (kaki atau tiang) dan memudahkan pergerakan mendatar kren di sepanjang trek atau relnya. Ia menyokong berat rasuk utama, sistem pengangkatan, dan beban, mengagihkan daya ini secara sama rata pada roda atau rel.

Komponen Utama

a. Struktur

Reka bentuk:Rasuk hujung biasanya dibina daripada keluli berkekuatan tinggi atau bahan tahan lama lain untuk menahan daya ketara yang dikenakan oleh beban dan pergerakan kren.

bentuk:Ia selalunya mempunyai struktur seperti kotak atau rasuk I, memberikan ketegaran dan kekuatan yang diperlukan untuk mengendalikan kedua-dua beban statik dan dinamik.

Panjang:Panjang rasuk hujung ditentukan oleh lebar kren gantri dan jarak kaki sokongan atau lajur.

b. Roda dan Gandar

Roda:Rasuk hujung dilengkapi dengan roda yang berjalan di sepanjang rel atau trek, membolehkan kren bergerak secara mendatar. Roda ini biasanya diperbuat daripada keluli keras atau bahan tahan haus yang lain.

gandar:Roda dipasang pada gandar, yang disambungkan ke rasuk hujung. Gandar mesti dijajarkan dengan tepat untuk memastikan pergerakan lancar dan meminimumkan kehausan.

4. Rasuk hujung kren gantri serbaguna ialah komponen penting yang memastikan kestabilan, mobiliti dan keselamatan kren semasa operasi. Reka bentuknya yang teguh, penjajaran tepat dan penyepaduan dengan sistem pemanduan dan keselamatan kren adalah penting untuk pergerakan dan kedudukan beban berat yang cekap. Dengan pilihan untuk penyesuaian dan modulariti, rasuk hujung boleh disesuaikan untuk disesuaikan dengan pelbagai aplikasi perindustrian, menjadikannya bahagian penting dalam prestasi dan kebolehpercayaan keseluruhan kren gantri.







Mekanisme perjalanan kren

Mekanisme perjalanan kren gantri serbaguna ialah sistem penting yang membolehkan kren bergerak secara mendatar di sepanjang laluan yang ditetapkan, membolehkannya mengangkut beban dengan cekap merentasi kawasan yang berbeza di tapak kerja. Mekanisme ini bertanggungjawab untuk pergerakan terkawal kren pada rel atau landasannya, memastikan operasi lancar, tepat dan selamat.

Gambaran Keseluruhan dan Kefungsian

Mekanisme perjalanan kren memudahkan pergerakan mendatar keseluruhan struktur kren, termasuk rasuk utama, rasuk hujung, sistem angkat dan beban. Ia membolehkan kren bergerak di sepanjang landasan atau treknya, yang boleh sama ada rel aras tanah atau rasuk bertingkat, bergantung pada reka bentuk dan aplikasi kren.

Komponen Utama

a. Motor Pelancongan

Fungsi:Sediakan daya penggerak yang diperlukan untuk menggerakkan kren di sepanjang rel.

Jenis:

Motor Elektrik:Jenis yang paling biasa, menawarkan kawalan tepat dan pilihan kelajuan berubah-ubah. Motor ini boleh menjadi AC atau DC, bergantung pada reka bentuk kren tertentu.

Motor Hidraulik:Digunakan dalam aplikasi khusus yang memerlukan tork tinggi atau di mana kuasa elektrik mungkin tidak sesuai.

Penarafan Kuasa:Dipilih berdasarkan saiz dan kapasiti beban kren, memastikan kuasa yang mencukupi untuk pecutan lancar, nyahpecutan dan pergerakan yang berterusan.

b. Kotak gear

Fungsi:Tukar putaran kelajuan tinggi motor kepada kelajuan yang lebih rendah, tork yang lebih tinggi yang diperlukan untuk memacu roda kren.

Reka bentuk:Lazimnya terdiri daripada satu set gear yang mengurangkan kelajuan putaran motor sambil meningkatkan tork. Nisbah gear dipilih untuk memadankan kelajuan perjalanan dan keperluan beban yang diingini.

Ketahanan:Kotak gear direka untuk mengendalikan beban berat dan memberikan prestasi yang boleh dipercayai dalam tempoh yang lama, dengan penyelenggaraan yang minimum.

4. Mekanisme perjalanan kren gantri serbaguna ialah sistem yang canggih dan penting yang membolehkan kren bergerak dengan cekap dan selamat merentasi laluan yang ditetapkan. Terdiri daripada motor, kotak gear, roda, gandar, sistem brek dan mekanisme kawalan, ia memastikan kren boleh mengangkut beban berat dengan ketepatan dan kebolehpercayaan. Dengan pilihan untuk penyesuaian, kawalan kelajuan berubah-ubah dan ciri keselamatan lanjutan, mekanisme perjalanan direka untuk memenuhi pelbagai keperluan pelbagai aplikasi industri, memastikan kren beroperasi dengan lancar dan berkesan dalam sebarang persekitaran. Penyelenggaraan dan pemeriksaan yang kerap adalah penting untuk mengekalkan ketahanan dan prestasi mekanisme perjalanan, menjadikannya komponen kritikal kefungsian keseluruhan kren.



Mekanisme perjalanan troli

1. Mekanisme perjalanan troli kren atas merujuk kepada peranti troli yang bergerak secara mendatar pada rasuk utama kren jambatan. Fungsi utamanya adalah untuk membawa sistem pengangkat kren dan bergerak di sepanjang rasuk utama dalam julat kerja kren jambatan. Reka bentuk dan prestasi sistem larian troli secara langsung mempengaruhi kecekapan kerja kren dan ketepatan operasi.

2. Berikut adalah komponen dan fungsi utama mekanisme perjalanan troli:

Rangka troli

Rangka troli ialah rangka kerja asas mekanisme perjalanan troli. Ia biasanya menggunakan struktur keluli berkekuatan tinggi dan boleh membawa peranti pengangkat dan bebannya. Kerangka troli biasanya direka bentuk sebagai struktur jenis kotak, yang boleh memberikan kekuatan yang mencukupi dan mengurangkan berat badan. Rangka troli dipasang di atas atau di bawah rasuk utama dan disambungkan ke trek rasuk utama melalui set roda.

Sistem penghantaran

Sistem transmisi gear sering digunakan dalam sistem larian troli. Ia mempunyai kelebihan kecekapan tinggi dan ketepatan, dan sesuai untuk operasi lancar troli di bawah beban tinggi. Pemacu rantai ialah satu lagi kaedah penghantaran biasa, terutamanya dalam troli yang memerlukan reka bentuk padat atau jarak penghantaran yang pendek. Pemacu rantai mudah, tahan lama dan mudah diselenggara.

Kabel dan sistem bekalan kuasa

Sistem larian troli biasanya dikuasakan oleh bar bas. Bar bas diletakkan di sepanjang rasuk utama untuk memastikan troli boleh terus menerima kuasa semasa keseluruhan proses operasi. Pada sesetengah kren, sistem pengendalian troli mungkin menggunakan dram kabel untuk menggerakkannya, terutamanya dalam situasi di mana jarak jauh perlu dialihkan atau operasi yang kerap diperlukan. Sistem drum kabel secara automatik boleh menarik balik dan melepaskan kabel untuk mengelakkan kabel daripada menyeret di atas tanah atau menjadi kusut.

3.Ringkasan

Mekanisme perjalanan troli kren jambatan adalah salah satu bahagian kren yang paling penting, bertanggungjawab untuk pergerakan peralatan mengangkat dan objek berat. Melalui kawalan yang tepat dan operasi yang stabil, sistem pengendalian troli membolehkan kren jambatan menyelesaikan pelbagai tugas mengangkat dengan cekap dan memastikan keselamatan dan kebolehpercayaan keseluruhan proses operasi.

6.Roda kren

The mekanisme perjalanan troli kren gantri serbaguna ialah sistem utama yang membolehkan troli, yang menempatkan mekanisme pengangkat, bergerak secara mendatar di sepanjang rasuk utama kren. Pergerakan ini adalah penting untuk meletakkan angkat tepat di atas beban, membolehkan pengangkatan, penurunan dan penempatan semula bahan dengan tepat. Mekanisme perjalanan troli mestilah teguh, tepat dan cekap untuk memastikan kren beroperasi dengan lancar.

2. Gambaran Keseluruhan dan Kefungsian

Mekanisme perjalanan troli membolehkan troli melintasi panjang rasuk utama, memberikan kren julat operasi yang luas. Mekanisme ini memastikan bahawa angkat boleh diletakkan dengan tepat di atas beban, membolehkan operasi mengangkat yang tepat. Ia biasanya terdiri daripada sistem pemanduan bermotor, roda, gandar dan sistem kawalan yang berfungsi bersama untuk menggerakkan troli dengan lancar dan selamat.

3. Penyesuaian dan Kebolehsuaian

Penyesuaian:Mekanisme perjalanan troli boleh disesuaikan untuk memenuhi keperluan operasi khusus, termasuk jenis motor yang berbeza, pilihan kawalan kelajuan dan ciri keselamatan.

Kebolehsuaian:Mekanisme ini boleh disesuaikan untuk pelbagai persekitaran, termasuk tetapan luar, berbahaya, atau ketepatan tinggi, memastikan prestasi optimum dalam aplikasi industri yang berbeza.

4.Kesimpulan

Mekanisme perjalanan troli bagi kren gantri serbaguna adalah penting untuk pergerakan mendatar yang tepat bagi angkat dan beban di sepanjang rasuk utama. Ia menggabungkan motor, kotak gear, roda, gandar, dan sistem kawalan untuk memastikan operasi lancar, cekap dan selamat. Dengan pilihan untuk penyesuaian dan kebolehsuaian, mekanisme ini direka bentuk untuk memenuhi pelbagai keperluan pelbagai aplikasi industri. Penyelenggaraan dan pemeriksaan yang kerap adalah penting untuk mengekalkan ketahanan dan prestasi mekanisme perjalanan troli, menjadikannya komponen penting dalam keseluruhan fungsi kren.



7. cangkuk kren

Cangkuk kren adalah salah satu komponen paling kritikal bagi kren gantri serbaguna, bertanggungjawab untuk menyambung terus mekanisme mengangkat kren kepada beban. Cangkuk mesti kuat, tahan lama dan boleh dipercayai, kerana ia menanggung berat beban dan memastikan operasi mengangkat yang selamat dan cekap. Reka bentuk dan bahan cangkuk kren adalah penting untuk memastikan keselamatan dan prestasi dalam pelbagai aplikasi perindustrian.

Gambaran Keseluruhan dan Kefungsian

Cangkuk kren ialah komponen yang dilekatkan pada anduh, rantai atau peranti pemasangan lain, membolehkan kren mengangkat dan mengalihkan beban. Ia biasanya dipasang pada mekanisme angkat atau troli dan mesti menahan tekanan dan ketegangan yang ketara semasa operasi. Reka bentuk cangkuk termasuk ciri yang memastikan ia menahan beban dengan selamat, meminimumkan risiko gelincir dan boleh dipasang dengan mudah dan ditanggalkan daripada beban.

Ciri-ciri Utama

a. Bahan dan Pembinaan

Keluli Berkekuatan Tinggi:Kebanyakan cangkuk kren diperbuat daripada keluli aloi berkekuatan tinggi atau keluli karbon palsu, memberikan ketahanan dan kapasiti galas beban yang diperlukan.

Rawatan Haba:Cangkuk menjalani proses rawatan haba seperti pelindapkejutan dan pembajaan untuk meningkatkan kekuatan, keliatan dan rintangan hausnya.

Pembinaan palsu:Menempa cangkuk memastikan struktur butiran seragam dan menghilangkan titik lemah, menjadikan cangkuk lebih teguh dan boleh dipercayai.

4. Penyesuaian dan Kebolehsuaian

Cangkuk Tersuai:Untuk aplikasi khusus, cangkuk tersuai boleh direka bentuk untuk memenuhi keperluan khusus, seperti mengangkat beban luar biasa atau bukan standard.

Salutan dan Kemasan:Cangkuk boleh disalut dengan bahan tahan kakisan untuk digunakan dalam persekitaran yang keras, seperti industri marin atau kimia.

Cangkuk Khusus:Cangkuk boleh disesuaikan dengan ciri unik seperti pusingan beban, atau disepadukan dengan pengapit mengangkat untuk tugas tertentu.



5. Kesimpulan

Cangkuk kren ialah komponen penting bagi kren gantri serbaguna, direka untuk menahan dan mengangkat beban dengan selamat dalam pelbagai aplikasi perindustrian. Diperbuat daripada bahan berkekuatan tinggi dan dilengkapi dengan ciri keselamatan seperti selak dan penunjuk beban, cangkuk memastikan operasi mengangkat yang selamat dan cekap. Pemeriksaan dan penyelenggaraan yang kerap adalah penting untuk mengelakkan haus, ubah bentuk dan isu lain yang boleh menjejaskan prestasi cangkuk. Dengan pilihan untuk penyesuaian dan kebolehsuaian, cangkuk kren boleh disesuaikan untuk memenuhi keperluan operasi tertentu, menjadikannya alat yang serba boleh dan boleh dipercayai dalam pelbagai industri.



8.Motor

1. Motor ialah komponen kritikal kren gantri serbaguna, memberikan kuasa yang diperlukan untuk melaksanakan pelbagai operasi kren, termasuk mengangkat, menurunkan dan menggerakkan beban secara mendatar. Prestasi, kecekapan dan kebolehpercayaan motor secara langsung memberi kesan kepada keseluruhan fungsi dan keselamatan kren. Adalah penting untuk memilih jenis dan spesifikasi motor yang sesuai berdasarkan aplikasi kren dan keperluan operasi.

2. Gambaran Keseluruhan dan Kefungsian

Motor dalam kren gantri serbaguna bertanggungjawab untuk menukar tenaga elektrik kepada tenaga mekanikal, membolehkan kren mengangkat dan mengangkut beban. Bergantung pada reka bentuk kren, mungkin terdapat beberapa motor yang terlibat dalam tugas yang berbeza, seperti mengangkat beban, menggerakkan troli dan memandu kren di sepanjang treknya. Motor ini mestilah teguh dan cekap untuk mengendalikan permintaan operasi perindustrian.

3. Ciri-ciri Utama

a. Jenis-jenis Motor

Motor AC (Arus Ulang-alik):

Motor aruhan: Biasa digunakan dalam kren gantri kerana ketahanannya, penyelenggaraan yang rendah dan keupayaan untuk mengendalikan beban yang tinggi. Mereka beroperasi pada kuasa AC standard dan tersedia dalam pelbagai penarafan kuasa.

Motor Segerak: Menawarkan kawalan kelajuan yang tepat dan digunakan dalam aplikasi yang memerlukan kedudukan yang tepat, seperti dalam kren automatik.

Motor DC (Arus Terus):

Motor Wound Siri: Dikenali dengan tork permulaan yang tinggi, menjadikannya sesuai untuk aplikasi angkat.

Motor Luka Shunt: Menyediakan kawalan kelajuan yang konsisten di bawah keadaan beban yang berbeza-beza, sesuai untuk operasi lancar dalam pengendalian bahan.

4. Sistem Kawalan

a. Kawalan Manual

Fungsi: Benarkan pengendali mengawal kelajuan, arah dan brek motor secara manual. Biasanya dilaksanakan menggunakan kayu bedik, tuas atau panel kawalan.

Permohonan:Sesuai untuk aplikasi di mana input operator yang tepat diperlukan untuk mengangkat dan meletakkan beban.

b. Kawalan Automatik

Fungsi:Dayakan kren melakukan pergerakan dan operasi yang telah ditetapkan secara automatik. Sistem ini menggunakan penderia dan pengawal logik boleh atur cara (PLC) untuk mengawal operasi motor dengan campur tangan manusia yang minimum.

Permohonan:Ideal untuk tugasan berulang dan operasi yang memerlukan ketepatan dan konsistensi tinggi.

5. Motor ialah komponen penting bagi kren gantri serbaguna, bertanggungjawab untuk menyediakan kuasa yang diperlukan untuk mengangkat, menggerakkan dan meletakkan beban. Sama ada menggunakan motor AC, DC atau VFD, pemilihan jenis dan spesifikasi motor yang betul adalah penting untuk memastikan prestasi kren, kecekapan dan keselamatan. Penyelenggaraan yang betul dan pemeriksaan kerap motor adalah penting untuk mengekalkan kebolehpercayaannya dan mencegah gangguan operasi. Dengan ciri keselamatan dan sistem kawalan yang sesuai, motor boleh disesuaikan untuk memenuhi keperluan khusus pelbagai aplikasi perindustrian, menjadikannya bahagian yang serba boleh dan sangat diperlukan dalam sistem kren gantri.

.



9.Sistem penggera bunyi dan cahaya & suis had

Sistem penggera bunyi dan cahaya serta suis had adalah komponen keselamatan penting bagi kren gantri serbaguna, direka untuk meningkatkan keselamatan operasi dan mencegah kemalangan. Sistem ini memberikan amaran yang boleh didengar dan visual kepada pengendali dan kakitangan berdekatan, dan mereka memastikan kren beroperasi dalam had yang ditetapkan, melindungi kedua-dua peralatan dan beban daripada kerosakan.

Sistem Penggera Bunyi dan Cahaya

Gambaran Keseluruhan dan Kefungsian

Sistem penggera bunyi dan cahaya ialah ciri keselamatan kritikal yang memberi amaran kepada pengendali dan kakitangan lain tentang potensi bahaya semasa operasi kren. Sistem ini biasanya diaktifkan semasa pergerakan kren tertentu, seperti mengangkat, menurunkan, atau perjalanan troli dan kren, untuk memberi amaran tentang pergerakan kren dan mengelakkan perlanggaran atau kemalangan lain. Gabungan penggera boleh didengar dan isyarat visual memastikan amaran diperhatikan, walaupun dalam persekitaran bising atau visual sibuk.

Komponen Utama

a. Penggera Boleh Didengar (Penggera Bunyi)

Jenis: Penggera biasa boleh didengar termasuk siren, buzzer dan hon. Peranti ini mengeluarkan bunyi yang kuat untuk memaklumkan kakitangan tentang pergerakan kren atau potensi bahaya.

b.Penggera Visual (Penggera Cahaya)

Jenis: Penggera visual biasanya terdiri daripada lampu berkelip, lampu strob atau lampu suar yang mengeluarkan isyarat terang dan ketara apabila diaktifkan.

c. Sistem Bersepadu

Gabungan Penggera Bunyi dan Cahaya: Banyak kren menggunakan gabungan penggera bunyi dan cahaya untuk menyediakan sistem amaran yang lebih komprehensif. Pendekatan dwi amaran ini meningkatkan kemungkinan amaran akan diperhatikan dan diambil tindakan segera.

Suis Had

Gambaran Keseluruhan dan Kefungsian

Suis had ialah peranti keselamatan penting yang digunakan untuk mengawal pergerakan kren dan komponennya, memastikan operasi terkurung dalam had yang selamat dan telah ditetapkan. Suis ini biasanya dipasang pada titik kritikal pada kren, seperti hujung laluan perjalanan untuk troli, angkat dan kren itu sendiri. Apabila had dicapai, suis secara automatik berhenti atau mengehadkan pergerakan selanjutnya, mengelakkan perlanggaran, terlalu banyak perjalanan dan situasi berbahaya yang lain.

Aplikasi

Kawalan Angkat:Menghalang angkat daripada menaikkan atau menurunkan melebihi had selamat, mengelakkan kemungkinan perlanggaran dengan struktur kren atau penurunan beban.

Kawalan Perjalanan Troli:Memastikan troli tidak bergerak melepasi hujung rasuk utama kren, mengelakkan tergelincir atau kerosakan struktur.

Kawalan Perjalanan Kren:Menghentikan kren daripada bergerak melepasi trek yang ditetapkan, mengelakkan perlanggaran dengan halangan atau kren lain dalam persekitaran berbilang kren.

Kesimpulan

4.Thessistem penggera bunyi dan cahaya serta suis had adalah ciri keselamatan penting bagi kren gantri serbaguna, memberikan amaran penting dan mengawal pergerakan kren untuk mengelakkan kemalangan. Penggera bunyi dan cahaya memastikan pengendali dan kakitangan berdekatan menyedari operasi kren dan potensi bahaya, manakala suis had melindungi daripada keadaan lebihan perjalanan dan beban. Penyelenggaraan dan ujian tetap sistem ini adalah penting untuk memastikan ia berfungsi dengan berkesan dan boleh dipercayai dalam pelbagai persekitaran industri.

10. Peranti Keselamatan

Peranti perlindungan beban lampau

Fungsi: Menghalang kren daripada terus beroperasi apabila ia melebihi beban yang dikadarkan, dengan itu mengelakkan kegagalan mekanikal dan kemalangan keselamatan.

Prinsip kerja: Peranti memantau beban kren melalui penderia. Apabila ia mengesan bahawa beban melebihi had keselamatan, sistem akan membunyikan penggera dan secara automatik memotong litar angkat kren, menjadikannya tidak dapat terus mengangkat objek berat.

Bentuk biasa: perlindungan beban mekanikal, perlindungan beban elektronik (seperti pengehad tork).

Suis had

Fungsi: Digunakan untuk mengehadkan kedudukan melampau pergerakan kren untuk mengelakkan rasuk utama, troli atau cangkuk daripada melebihi julat yang telah ditetapkan untuk mengelakkan perlanggaran dan kerosakan.

Permohonan: had mengangkat, had perjalanan, had putaran, dsb.

Jenis: suis had mekanikal, suis had fotoelektrik, suis had magnetik, dsb.

Sistem penggera bunyi dan cahaya

Fungsi: Dengan mengeluarkan isyarat bunyi dan cahaya, pengendali dan kakitangan sekeliling diingatkan tentang status operasi kren, terutamanya dalam keadaan berbahaya atau tidak normal.

Aplikasi: Permulaan kren, amaran terlebih beban, gesaan apabila had dicetuskan, dsb.

Peranti berhenti kecemasan

Fungsi: Dalam keadaan kecemasan, pengendali boleh memotong bekalan kuasa kren dengan cepat melalui butang berhenti kecemasan untuk menghentikan semua operasi dengan serta-merta.

Lokasi: Biasanya dipasang di lokasi yang boleh diakses di dalam bilik operasi, kabinet kawalan atau kren untuk operasi pantas dalam kecemasan.

Peranti kalis angin

Fungsi: Digunakan untuk mengelakkan kren daripada terbalik atau tergelincir akibat angin kencang apabila bekerja di luar rumah.

Komposisi: Pengapit rel kalis angin, sauh kalis angin, penggera kalis angin, dsb.

Penampan

Fungsi: Penampan dipasang di hujung trek untuk menghalang troli kren atau kereta daripada melanggar hujung trek dalam kes yang melampau dan mengurangkan daya hentaman.

Jenis: Penampan spring, penimbal hidraulik, dll.

11. Mod Kawalan

Sistem kawalan PLC

Fungsi: PLC (Pengawal Logik Boleh Diprogram) ialah teras sistem kawalan kren jambatan, bertanggungjawab untuk melaksanakan arahan operasi, memantau status peralatan, dan merealisasikan kawalan automatik.

Ciri-ciri: Ia mempunyai kelebihan pengaturcaraan fleksibel, tindak balas pantas, kebolehpercayaan yang tinggi, dsb., dan boleh merealisasikan logik kawalan kompleks dan operasi automatik.

Aplikasi: Kawalan perjalanan, kawalan mengangkat, kawalan had, dll. kereta besar dan kecil.

Sistem kawalan penukaran frekuensi

Fungsi: Dengan melaraskan frekuensi motor, kren boleh dimulakan dengan lancar, kelajuan boleh dilaraskan dengan tepat, dan operasi penjimatan tenaga dapat direalisasikan.

Kelebihan: Mengurangkan impak arus permulaan, meningkatkan ketepatan operasi, memanjangkan hayat mekanikal, dan menjimatkan tenaga.

Permohonan: Kawalan perjalanan kereta besar dan kecil, kawalan kelajuan mengangkat.

Sistem kawalan jauh

Fungsi: Benarkan pengendali mengawal operasi kren melalui alat kawalan jauh wayarles dalam kedudukan selamat jauh dari kren.

Kelebihan: Meningkatkan keselamatan dan fleksibiliti operasi, terutamanya dalam persekitaran kerja yang kompleks atau berbahaya.

Permohonan: Kawalan jauh kren mula, berhenti, perjalanan, mengangkat dan operasi lain.

Sistem HMI (Antaramuka Mesin Manusia).

Fungsi: Sistem HMI menyediakan antara muka mesin manusia yang mesra, di mana pengendali boleh terus memantau dan mengendalikan pelbagai fungsi kren melalui skrin sentuh atau panel kawalan.

Ciri-ciri: Antara muka operasi intuitif, pemantauan masa nyata dan fungsi diagnostik, paparan penggera dan rakaman data.

Aplikasi: Paparkan status operasi, keadaan beban, maklumat kerosakan, dll. kren.

Sistem Pemantauan dan Pengurusan Data

Fungsi: Digunakan untuk memantau data operasi kren (seperti beban, kelajuan, kedudukan, dll.) dalam masa nyata, dan merekod dan menganalisis data.

Kelebihan: Meningkatkan kecekapan operasi, penyelenggaraan pencegahan dan pengurusan yang optimum.

Aplikasi: Pemantauan jauh, diagnosis kerosakan, analisis data operasi dan rakaman.



12.Lakaran







1. serba boleh

a. Pelbagai Aplikasi

Kefungsian: Kren gantri serbaguna boleh melakukan pelbagai tugas seperti mengangkat, menurunkan dan memindahkan pelbagai jenis beban, termasuk barang berat dan besar, merentasi pelbagai persekitaran industri.

Kebolehsuaian: Ia sesuai untuk pelbagai aplikasi, termasuk pembuatan, pembinaan, perkapalan, logistik dan pergudangan.

2. Keberkesanan Kos

a. Pelaburan Modal Dikurangkan

Penyelesaian Kren Tunggal: Dengan melaksanakan pelbagai fungsi, kren gantri serbaguna tunggal boleh menggantikan beberapa kren khusus atau peranti mengangkat, mengurangkan perbelanjaan modal keseluruhan bagi peralatan.

Kecekapan Operasi: Kepelbagaian kren gantri serbaguna membolehkan penggunaan sumber yang cekap dan meminimumkan keperluan untuk jentera tambahan.

3. Kecekapan Operasi yang Dipertingkatkan

a. Peningkatan Produktiviti

Kelajuan dan Ketepatan: Kren gantri serbaguna direka untuk mengangkat dan pergerakan yang pantas dan tepat, yang meningkatkan produktiviti dalam pengendalian bahan dan mengurangkan masa kitaran.

Masa Henti yang Dikurangkan: Keupayaan mereka untuk mengendalikan pelbagai tugas bermakna lebih sedikit perubahan antara jenis peralatan yang berbeza, mengurangkan masa henti dan meningkatkan kecekapan operasi keseluruhan.

4. Kecekapan Ruang

a. Penggunaan Ruang Dioptimumkan

Reka Bentuk Kompak: Kren gantri pelbagai guna selalunya menampilkan reka bentuk padat yang membolehkannya beroperasi dengan berkesan dalam ruang terkurung atau kawasan terhad, mengoptimumkan penggunaan ruang lantai yang tersedia.

Operasi Serbaguna: Keupayaan mereka untuk mengendalikan pelbagai tugas dari satu lokasi mengurangkan keperluan untuk ruang tambahan untuk pelbagai jenis peralatan.

5. Keselamatan dan Kebolehpercayaan

a. Ciri Keselamatan Lanjutan

Peranti Keselamatan Terbina Dalam: Kren gantri serbaguna dilengkapi dengan peranti keselamatan seperti perlindungan beban lampau, suis had, sistem anti-perlanggaran dan fungsi berhenti kecemasan untuk memastikan operasi yang selamat dan mencegah kemalangan.





1. Pengendalian Jentera Berat

Penggunaan: Mengangkat dan mengalihkan jentera dan peralatan berat semasa pemasangan, penyelenggaraan atau pembaikan.

2. Tapak Pembinaan

a. Perhimpunan Struktur

Kegunaan: Mengangkat dan meletakkan komponen struktur, seperti rasuk, tiang dan kekuda, semasa pembinaan bangunan.

Faedah: Memudahkan penempatan tepat komponen besar dan meningkatkan kecekapan pembinaan.

3. Penghantaran dan Logistik

a. Pengendalian Kontena

Kegunaan: Mengangkat dan mengalihkan kontena perkapalan dan kargo dalam pelabuhan, gudang dan pusat pengedaran.

4. Aeroangkasa dan Pertahanan

a. Penyelenggaraan Pesawat

Penggunaan: Mengangkat dan meletakkan komponen dan bahagian pesawat semasa operasi penyelenggaraan dan pembaikan.

5. Tenaga dan Utiliti

a. Penyelenggaraan Loji Kuasa

Penggunaan: Mengangkat dan mengangkut peralatan dan bahagian dalam loji kuasa, seperti turbin dan penjana.

6. Industri Automotif

a. Perhimpunan Kenderaan

Penggunaan: Mengangkat dan meletakkan komponen dan pemasangan automotif semasa pengeluaran kenderaan.

Faedah: Menyelaraskan proses pemasangan dan meningkatkan kecekapan pengeluaran.

b. Pengendalian Bahagian

Penggunaan: Mengalih dan menyusun alat ganti dan aksesori automotif dalam kemudahan pembuatan dan pembaikan.

Faedah: Meningkatkan organisasi dan kecekapan dalam mengendalikan alat ganti automotif.

7. Penyelidikan dan Pembangunan

a. Pengendalian Peralatan Makmal

Penggunaan: Mengangkat dan mengalihkan peralatan makmal berat, seperti emparan dan autoklaf, dalam kemudahan penyelidikan.





1. Reka Bentuk dan Kejuruteraan

Kejuruteraan Terperinci: Membangunkan lukisan dan spesifikasi kejuruteraan terperinci, termasuk rasuk utama, angkat, troli, gerabak hujung dan komponen lain.

Simulasi dan Pemodelan: Gunakan reka bentuk bantuan komputer (CAD) dan alatan simulasi untuk memodelkan prestasi kren dan mengoptimumkan reka bentuknya.

2. Pemilihan Bahan

Spesifikasi Bahan: Pilih bahan berkualiti tinggi yang memenuhi keperluan untuk kekuatan, ketahanan dan rintangan haba. Bahan biasa termasuk keluli berkekuatan tinggi, aloi dan salutan khusus.

Perolehan: Bahan sumber daripada pembekal yang diluluskan, memastikan mereka memenuhi piawaian kualiti dan pensijilan yang diperlukan.

3. Fabrikasi Komponen

Memotong dan Membentuk: Memotong dan membentuk bahan mentah menjadi komponen yang diperlukan, seperti rasuk, lajur dan kurungan. Ini mungkin melibatkan proses seperti pemotongan plasma, pemotongan laser dan pemesinan. Kimpalan dan Pemasangan: Kimpal komponen bersama untuk membentuk elemen struktur kren. Ini termasuk mengimpal rasuk utama, gerabak hujung dan bahagian galas beban lain.

4. Perhimpunan

Sub-Assembly: Pasang komponen individu, seperti sistem angkat, troli, dan gerabak akhir, ke dalam sub-assembly. Ini melibatkan pemasangan bahagian bersama-sama dan memastikan penjajaran yang betul. Pemasangan Utama: Gabungkan sub-pemasangan untuk membina struktur kren yang lengkap. Ini termasuk memasang hoist dan troli pada rasuk utama, memasang gerabak hujung, dan memasang sistem kawalan.

5. Integrasi Sistem

Sistem Elektrik: Pasang komponen elektrik, termasuk motor, panel kawalan, pendawaian dan penderia. Pastikan sistem elektrik kren disepadukan dan diuji dengan betul.

Sistem Kawalan: Laksanakan dan konfigurasikan sistem kawalan, seperti pengawal logik boleh atur cara (PLC), alat kawalan jauh dan peranti keselamatan. Sahkan bahawa sistem kawalan berfungsi dengan betul dan ditentukur.

6. Pengujian dan Jaminan Kualiti

Ujian Pra-Operasi: Jalankan ujian pra-operasi untuk memeriksa kefungsian kren, termasuk ujian beban, ujian operasi mekanisme pengangkatan dan perjalanan, dan pemeriksaan sistem kawalan.

Ujian Keselamatan: Sahkan bahawa ciri keselamatan, seperti suis had, penggera dan hentian kecemasan, berfungsi dengan betul dan memenuhi piawaian keselamatan.

Pemeriksaan: Lakukan pemeriksaan terperinci terhadap struktur dan komponen kren untuk memastikan pematuhan dengan spesifikasi reka bentuk dan piawaian kualiti.

7. Pelarasan Akhir dan Penentukuran

Penalaan Halus: Buat sebarang pelarasan yang diperlukan untuk mengoptimumkan prestasi kren dan memastikan operasi lancar. Ini mungkin termasuk penentukuran penderia, pelarasan kawalan dan penalaan halus sistem pengangkatan.

Dokumentasi: Sediakan dan semak dokumentasi, termasuk manual operasi, panduan penyelenggaraan dan arahan keselamatan.

8. Penghantaran dan Pemasangan

Pengangkutan: Susun pengangkutan kren ke tapak pemasangan, pastikan ia dikendalikan dan dihantar dengan selamat untuk mengelakkan kerosakan.

Pemasangan: Mengawasi pemasangan kren di kemudahan pelanggan, termasuk pemasangan, penjajaran dan sambungan kepada sumber kuasa dan sistem kawalan.

Latihan: Menyediakan latihan untuk pengendali dan kakitangan penyelenggaraan untuk memastikan mereka biasa dengan operasi kren dan prosedur keselamatan.

9. Pentauliahan dan Penyerahan

Pentauliahan: Jalankan ujian pentauliahan akhir untuk mengesahkan bahawa kren beroperasi dengan betul dalam keadaan dunia sebenar dan memenuhi spesifikasi prestasi.

Penyerahan: Serahkan kren secara rasmi kepada pelanggan, menyediakan semua dokumentasi yang diperlukan, termasuk sijil pematuhan, maklumat waranti dan jadual penyelenggaraan.





Pemeriksaan Bahan

Pemeriksaan Kualiti: Pemeriksaan kualiti yang ketat dijalankan ke atas bahan mentah yang dibeli untuk memastikan ia memenuhi keperluan reka bentuk dan piawaian kebangsaan.

Penyimpanan Bahan: Bahan yang layak disimpan mengikut klasifikasi untuk mengelakkan kakisan atau kerosakan.

Memotong dan Membentuk

Pemotongan Keluli: Gunakan pemotongan plasma, pemotongan laser atau pemotongan api dan teknologi lain untuk memotong keluli mengikut saiz lukisan reka bentuk.

Pemprosesan Pembentukan: Bentuk plat keluli melalui lenturan, penggulungan, kimpalan dan proses lain untuk mengeluarkan rasuk utama, rasuk hujung dan bahagian struktur lain.

Kimpalan

Kimpalan Komponen: Bahagian keluli yang dipotong dan dibentuk dikimpal ke dalam struktur utama seperti rasuk utama, rasuk hujung dan troli. Proses kimpalan perlu dikawal dengan ketat untuk memastikan kekuatan struktur dan kualiti kimpalan.

Pemeriksaan Kimpalan: Gunakan teknologi ujian tidak merosakkan (seperti ujian ultrasonik, ujian radiografik) untuk memeriksa kimpalan bagi memastikan tiada keretakan atau kecacatan lain.

Pemesinan

Pemesinan Ketepatan: Pemesinan ketepatan dilakukan pada komponen utama kren, seperti set roda, tempat duduk galas, takal, dll., untuk memastikan ketepatan dimensi dan kualiti permukaannya.

Pemasangan keseluruhan mesin

Perhimpunan umum: Berdasarkan pra-pemasangan, pemasangan keseluruhan kren dijalankan, termasuk pemasangan akhir rasuk utama, rasuk hujung, mekanisme mengangkat, mekanisme berjalan, dsb.

Pentauliahan dan ujian

Di bawah keadaan dinamik, prestasi operasi kren diuji, termasuk ujian mengangkat, berjalan, stereng dan fungsi lain. Saiz keseluruhan kren jambatan yang dipasang diperiksa untuk memastikan semua dimensi memenuhi keperluan reka bentuk.

Rawatan penyemburan dan anti-karat

Rawatan permukaan Pembuangan karat: Pembuangan karat pada permukaan kren, kaedah biasa termasuk letupan pasir, penjerukan, dsb. Penyemburan primer: Sembur primer anti-karat pada permukaan yang dirawat untuk mengelakkan pengoksidaan logam dan kakisan. Semburan lapisan atas Semburan warna: Sembur lapisan atas mengikut keperluan pelanggan atau piawaian industri untuk memberikan kren kesan perlindungan dan hiasan. Penandaan: Selepas menyembur, tandakan maklumat pengenalan kren mengikut spesifikasi, seperti model, beban undian, dsb.

Kilang dan pemasangan

Pembungkusan dan pengangkutan

Perlindungan pembungkusan: Bungkus pelindung komponen utama kren untuk mengelakkan kerosakan semasa pengangkutan. Susunan pengangkutan: Mengikut saiz peralatan dan keadaan pengangkutan, pilih kaedah pengangkutan yang sesuai untuk mengangkut kren ke tapak pelanggan.

Penerimaan dan penghantaran

Penerimaan pelanggan

Penerimaan di tapak: Pelanggan menjalankan penerimaan kren di tapak mengikut keperluan kontrak dan spesifikasi teknikal untuk menyemak prestasi dan kualiti peralatan.

Pembetulan masalah: Jika sebarang masalah ditemui, pengilang perlu membetulkannya tepat pada masanya untuk memastikan peralatan memenuhi keperluan pelanggan sepenuhnya. Latihan penghantaran dan penggunaan: Pengilang biasanya melatih pengendali pelanggan untuk memastikan mereka boleh mengendalikan kren dengan betul dan selamat.

Cool tags: kren gantri pelbagai guna, pengeluar kren gantri pelbagai guna China, pembekal, kilang
