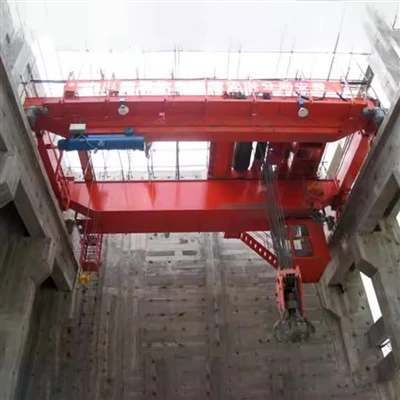

Kren Jambatan Double Girder Bengkel Jenis Eropah

Apakah itu Kren Jambatan Double Girder Bengkel Jenis Eropah?

Ia adalah reka bentuk kren overhed bermodul dan standard yang berasal dari Eropah (mengikut piawaian seperti FEM). Ia dicirikan oleh strukturnya yang dioptimumkan,-komponen berprestasi tinggi dan-terbina dalam ciri keselamatan, menjadikannya pilihan premium untuk bengkel dan kilang yang memerlukan pengangkatan tugas berat-yang boleh dipercayai.

Anggap ia sebagai "sedan Eropah premium" dunia kren-anggun, cekap, padat dengan teknologi dan dibina untuk prestasi dan keselesaan pengendali.



Kelebihan berbanding Kren "Tradisional".

Ketinggian Cangkuk Superior:Reka bentuk bilik kepala-rendah memaksimumkan ketinggian angkat dalam kemudahan dengan siling rendah.

Kawalan Lancar dan Tepat:VFD pada semua gerakan membolehkan kawalan kelajuan mikro-dan penempatan beban yang tepat, penting untuk tugas pemasangan ketepatan.

Kebolehpercayaan Tinggi & Penyelenggaraan Rendah:Penggunaan komponen premium, standard dan sistem tertutup membawa kepada kurang masa henti dan servis yang lebih mudah.

Keselamatan yang Dipertingkatkan:Dibina dengan ciri seperti pengehad lebihan, suis had, sistem pengelakan perlanggaran dan bekalan kuasa yang selamat sebagai standard.

Kecekapan Tenaga:Motor dan pemacu moden menggunakan kurang kuasa berbanding teknologi kren lama.

Estetika dan Kebersihan:Kren ini selalunya mempunyai reka bentuk tertutup yang rapi dengan kemasan dicat, menyumbang kepada persekitaran bengkel yang lebih bersih dan lebih profesional.



Jenis Eropah lwn. Kren Girder Berganda Konvensional

Ciri	Jenis Eropah	Girder Berganda Konvensional/Umum
Reka Bentuk Girder	galang kotak yang dioptimumkan dan ringan	Selalunya lebih berat I-struktur rasuk atau kekuda
Bilik kepala	Bilik Kepala Rendah	Bilik Kepala Lebih Tinggi
Kawalan	VFD pada semua gerakanuntuk kelancaran	Mungkin mempunyai-penghubung, kawalan berperingkat
Kedudukan Angkat	Antara galang (lari-atas)	Boleh menjadi-lari teratas atau di bawah-lari
Komponen	Modular, diseragamkan	Boleh tersuai-dibina dengan pelbagai jenama
Keselamatan & Kebersihan	Sistem tertutup, reka bentuk yang anggun	Penampilan lebih terbuka dan industri

Kesimpulan:Kren Jambatan Double Girder Bengkel Jenis Eropah mewakili apenyelesaian tinggi-kejuruteraanuntuk industri moden. Ia adalah pilihan utama bagi syarikat yang melihat kren mereka sebagai alat produktiviti yang kritikal dan mengutamakan keselamatan, ketepatan dan kebolehpercayaan jangka-panjang berbanding kos terendah awal.



Komponen Teras: Galas, Kotak Gear, Motor, Pam

Tempat Asal: Henan, China

Waranti: 1 Tahun

Berat (KG):2000 kg

Video keluar-pemeriksaan:Disediakan

Laporan Ujian Jentera: Disediakan

Reka bentuk: Rasuk berganda

Keberkesanan: kecekapan tinggi

Kelajuan operasi: Operasi berkelajuan tinggi

Kestabilan:Anti-fungsi ayunan

Warna: Pilihan

Sumber Kuasa: 110V/220V/230V/380V/440V, disesuaikan

Span: 7.5-31.5m

1. Sistem Struktur Utama (Kerangka Dioptimumkan)

Girder Kotak Dioptimumkan:Teras reka bentuk. Ini adalah kotak keluli yang dikimpal, biasanya dengan aprofil trapezoid. Bentuk ini memberikan kekakuan yang unggul, mengurangkan berat badan, dan membolehkan penampilan yang bersih dan moden. Plat keluli selalunya ditembak-diletupkan dan dicat dengan salutan epoksi yang tahan lama.

Lori Akhir Dikimpal:Bingkai hujung dikimpal daripada plat keluli (tidak dibolt) dan merupakan struktur kotak tegar. Girder utama dikimpal terus ke trak hujung, mewujudkan satu unit "jambatan" tunggal yang sangat tegar. Ini menghilangkan kelesuan lentur dan bolt yang terdapat dalam reka bentuk tradisional.

Landasan & Rel:Ketepatan-rasuk landasan dipasang dengan-rel keluli tegangan tinggi. Trak hujung kren berjalan di atasnya dengan ketepatan penjajaran yang tinggi.

2. Sistem Angkat & Perjalanan (Pemandu-Prestasi Tinggi)

Unit Angkat Utama:Bilik kepala premium,{0}}rendah, angkat tali dawai yang dipasang pada troli. Ciri-ciri utama termasuk:

Dwi-Kelajuan atau Motor Kelajuan Boleh Ubah:Untuk kedudukan beban yang tepat.

Sistem Brek Berlebihan:Brek cakera magnetik-elektro primer dan brek penahan beban mekanikal sekunder-.

Gendang Ketepatan:Drum bermesin dengan alur untuk kiliran tali yang sekata.

Panduan Tali:Memastikan tali dawai berpusing dengan betul ke atas dram.

Pengangkat Bantu:Pengangkat yang lebih kecil dan lebih pantas dipasang pada troli yang sama, digunakan untuk beban yang lebih ringan untuk meningkatkan kecekapan kerja. Ia berkongsi prinsip reka bentuk-berkualiti tinggi yang sama seperti angkat utama.

Rangka Troli:Bingkai teguh yang membawa angkat utama dan tambahan. Ia berjalan di atas rel yang diletakkan di atasatasdaripada galang utama.

Pemandu Perjalanan Troli:Terdiri daripada motor, kotak gear dan roda. Ia selalunya merupakan unit "bolt{1}}on" modular untuk penyelenggaraan yang mudah.

Pemanduan Perjalanan Jambatan (Perjalanan Jauh):Sistem yang menggerakkan keseluruhan kren di sepanjang landasan.

Unit Pemacu Modular:Unit pemacu -diri sendiri (motor, kotak gear, brek dan roda) dilekatkan ke hujung trak. Biasanya, satu unit pemacu setiap roda (selalunya 4 atau 8 jumlah).

Penyegerakan:Pemacu disegerakkan secara elektronik melalui sistem kawalan untuk mengelakkan ketam (skewing) jambatan.



3. Sistem Kuasa & Kawalan (Saraf Pintar)

Sistem Bar Konduktor Tertutup (Bar Bas):Ciri utama Eropah. Daripada kabel festoon terbuka, kuasa dihantar ke kren melalui bar tembaga atau aluminium bertebat, tertutup yang ditempatkan dalam sarung keluli atau plastik pelindung. Pengumpul pada gelongsor kren di sepanjang bar ini. Sistem ini lebih selamat, lebih dipercayai dan memerlukan kurang penyelenggaraan.

Pemacu Frekuensi Berubah (VFD):Dipasang untukketiga-tiga gerakan(Angkat, Troli, Jambatan). VFD membenarkan pecutan dan nyahpecutan yang lancar, terkawal, membolehkan kedudukan beban yang tepat dan menghapuskan pergerakan tersentak.

Pengawal Logik Boleh Aturcara (PLC):"Otak" kren itu. Ia menyepadukan kawalan semua fungsi, memantau peranti keselamatan, menyediakan maklumat diagnostik dan boleh antara muka dengan-sistem kilang peringkat lebih tinggi.

Antara Muka Operator:

Stesen Loket Ergonomik:Stesen kawalan yang ringan dan digantung dengan kayu bedik dan butang berlabel dengan jelas.

Kawalan Jauh Radio:Pemancar tanpa wayar yang membolehkan pengendali mengawal kren dari lantai.

Teksi Operator:Teksi-terkawal, bunyi-yang lembap dengan pemandangan panoramik, tempat duduk ergonomik dan instrumentasi penuh.

4. Sistem Keselamatan & Bantuan (Perlindungan Bersepadu)

Petunjuk Momen Muatan (LMI):Peranti keselamatan kritikal yang sentiasa memantau berat beban dan menghalang kren daripada terlebih beban. Ia memaparkan beban pada bacaan dalam teksi atau pada loket.

Suis Had:

Angkat Had Atas/Bawah:Secara automatik memotong kuasa pada keterlaluan perjalanan.

Had Perjalanan Troli dan Jambatan:Menghalang troli dan kren daripada lebih-perjalanan.

Sistem Anti-Perlanggaran:Menggunakan penderia (laser, ultrasonik atau inframerah) untuk mengesan halangan atau kren lain di landasan yang sama dan memperlahankan atau menghentikan kren secara automatik untuk mengelakkan hentaman.

Peranti Sampingan:

Peranti Amaran:Lampu suar berputar dan siren yang diaktifkan apabila kren sedang bergerak.

Laluan & Platform:Laluan pejalan kaki-penuh,-tidak licin dengan susur tangan pada jambatan untuk pemeriksaan dan penyelenggaraan yang selamat.

Butang Berhenti Kecemasan:Terletak pada loket, dalam teksi, dan di lokasi utama pada struktur kren.

Lakaran

Teknikal utama





Kelebihan Kren Jambatan Double Girder Bengkel Jenis Eropah

Reka bentuk kren ini menawarkan faedah yang ketara berbanding reka bentuk tradisional, memfokuskan pada jumlah kos pemilikan, prestasi dan keselamatan.

1. Produktiviti Maksimum & Kecekapan Operasi

Pengendalian Ketepatan:Dilengkapi denganPemacu Frekuensi Berubah (VFD)pada semua gerakan (angkat, troli, jambatan), membolehkan pecutan dan nyahpecutan lancar. Ini membolehkan penempatan beban yang tepat, penting untuk tugas pemasangan, dan menghapuskan hayunan beban yang merosakkan.

Operasi Kelajuan Tinggi-:Direka bentuk untuk mengangkat dan kelajuan perjalanan yang lebih pantas daripada kren standard, mengurangkan masa kitaran dengan ketara.

Sistem Angkat Dwi:Konfigurasi biasa aPengangkat Utama(untuk beban berat) dan anPengangkat Bantu(untuk pengendalian beban yang lebih ringan dengan lebih pantas) memberikan fleksibiliti operasi yang luar biasa dan mempercepatkan aliran kerja.

Ergonomi Operator Cemerlang:Teksi terkawal-iklim yang selesa dan alat kawalan jauh radio intuitif mengurangkan keletihan pengendali dan meningkatkan produktiviti dan keselamatan.

2. Reka Bentuk Teknikal Unggul & Pengoptimuman Ruang

Reka Bentuk Bilik Kepala Rendah:Pengangkat dipasang di antara galang pada-troli larian atas. Konfigurasi ini menyediakanketinggian cangkuk maksimum yang mungkin, yang merupakan kelebihan kritikal dalam kemudahan dengan siling rendah, membolehkan anda menggunakan isipadu kubik penuh bangunan anda.

Beban Dioptimumkan-Struktur Galas:Yang dikimpalgalang kotakreka bentuk menawarkan nisbah kekuatan-kepada-berat terbaik. Ia memberikan ketegaran yang unggul, meminimumkan pesongan di bawah beban dan memastikan integriti struktur-jangka panjang.

Modulariti & Standardisasi:Dibina dengan-komponen modular pra-kejuruteraan (seperti bolt-pada unit pemacu). Ini memudahkan penyelenggaraan, mengurangkan inventori alat ganti dan memendekkan masa pembaikan.

3. Keselamatan & Kebolehpercayaan yang Dipertingkatkan

Sistem Keselamatan Bersepadu:Ciri-ciri sepertiPetunjuk Momen Muatan (LMI), sistem anti-perlanggaran dan suis had komprehensif selalunya adalah standard, menghalang beban berlebihan dan kemalangan.

Gagal-Brek Selamat:Sistem brek berlebihan pada angkat (brek utama dan sekunder) dan brek yang boleh dipercayai pada semua pergerakan perjalanan memastikan operasi yang selamat pada setiap masa.

Penghantaran Kuasa Bersih:Penggunaan ansistem bar pengalir tertutup (busbar).adalah lebih selamat dan lebih dipercayai daripada kabel festoon terbuka, mengurangkan risiko kerosakan elektrik dan kerosakan kabel.

4.-Nilai Ekonomi Jangka Panjang & Penyelenggaraan Rendah

Mengurangkan Jumlah Kos Pemilikan (TCO):Walaupun pelaburan awal lebih tinggi, kren itukebolehpercayaan yang tinggi, kecekapan tenaga, dan kemudahan penyelenggaraanmembawa kepada kos yang jauh lebih rendah sepanjang hayatnya.

Kecekapan Tenaga:Motor moden dan VFD mengoptimumkan penggunaan kuasa, terutamanya semasa-operasi beban separa dan kitaran mula/henti terkawal.

Ketahanan:Bahan-berkualiti tinggi, fabrikasi unggul (sambungan dikimpal) dan kemasan kalis-karat memastikan hayat perkhidmatan yang panjang walaupun dalam persekitaran yang mencabar.



Aplikasi Kren Jambatan Double Girder Bengkel Jenis Eropah

Kren jenis ini ialah peralatan pilihan untuk aplikasi industri yang menuntut prestasi, ketepatan dan kebolehpercayaan tidak-boleh dirunding.

1. Pembuatan Jentera dan Peralatan Berat

Permohonan:Memasang jengkaut besar, kren, peralatan pertanian, dan mesin penekan industri.

Mengapa ia Ideal:Kawalan ketepatan membolehkan penempatan halus komponen besar seperti gear, perumah dan boom. Kapasiti tinggi dan ketegaran mengendalikan berat yang melampau dengan selamat.

2. Industri Automotif

Permohonan:Mengecap garisan akhbar, mengendalikan acuan, dan menggerakkan casis dan pemasangan kenderaan.

Mengapa ia Ideal:Masa kitaran yang cepat dan kedudukan yang tepat adalah penting. Sistem dwi-angkat angkat sesuai untuk mengendalikan alatan dan komponen bersaiz berbeza dengan cekap.

3. Sektor Penjanaan Kuasa

Permohonan:Penyelenggaraan dan pemasangan turbin, penjana, dan transformer besar dalam loji kuasa hidro, haba dan nuklear.

Mengapa ia Ideal:Keupayaan untuk membuat-pergerakan mikro dengan komponen yang besar dan mahal adalah penting. Kebolehpercayaan kren adalah yang terpenting dalam -nilai tinggi, operasi kritikal ini.

4. Industri Aeroangkasa

Permohonan:Mengendalikan dan meletakkan komponen pesawat yang besar, halus dan{0}}bernilai tinggi seperti sayap, bahagian fiuslaj dan pemasangan enjin.

Mengapa ia Ideal:Pergerakan licin dan bebas getaran-yang disediakan oleh VFD menghalang kerosakan pada struktur sensitif. Ketepatan diukur dalam milimeter.

5. Pusat Servis Keluli dan Fabrikasi Logam

Permohonan:Mengendalikan dan memproses gegelung keluli berat, plat dan struktur.

Mengapa ia Ideal:Pembinaan yang teguh tahan penggunaan berterusan. Reka bentuk ruang kepala yang rendah memaksimumkan ruang penyimpanan dan pemprosesan di bawah kren.

6. Kilang Kertas dan Pembuatan Mesin Cetak

Permohonan:Memasang dan menyelenggara gulungan dan mesin besar yang digunakan dalam pengeluaran dan percetakan kertas.

Mengapa ia Ideal:Memerlukan ketepatan yang melampau untuk mengelak daripada merosakkan gulung tanah yang mahal dan tepat{0}}semasa pengendalian.

7. Pembinaan Kapal dan Fabrikasi Berat

Permohonan:Memindahkan dan meletakkan plat keluli yang besar,-bahagian prafabrikasi dan komponen kapal.

Mengapa ia Ideal:Gabungan kapasiti tinggi, rentang panjang dan kawalan yang tepat menjadikannya sangat diperlukan dalam limbungan kapal moden.



Pengeluaran aKren Jambatan Double Girder Bengkel Jenis Eropahialah proses teliti yang menggabungkan teknik fabrikasi lanjutan dengan kawalan kualiti yang ketat. Ia jauh lebih tersusun dan piawai daripada pengeluaran kren tradisional.

Berikut ialah pecahan terperinci prosedur pengeluaran biasa.



Peringkat 1: Pesanan & Penjelasan Teknikal

Input:Spesifikasi pelanggan (kapasiti, rentang, ketinggian angkat, kelas tugas, mod kawalan).

Proses:Pasukan kejuruteraan menyemak semua keperluan untuk memastikan ia boleh dilaksanakan dan mematuhi piawaian (FEM, ISO, CMAA). Sebarang kekaburan dijelaskan dengan pelanggan.

Output:Lembaran spesifikasi teknikal yang dimuktamadkan dan diluluskan yang berfungsi sebagai pelan tindakan untuk pengeluaran.



Peringkat 2: Kejuruteraan & Reka Bentuk

Ini adalah fasa kritikal di mana kren hampir dibina.

Pemodelan 3D:Keseluruhan kren dimodelkan dalam perisian CAD 3D (cth, SolidWorks, AutoCAD Inventor). Ini membolehkan:

Pemeriksaan Gangguan:Memastikan semua komponen sesuai dengan sempurna.

Analisis Tekanan (FEA):Analisis Elemen Terhingga dilakukan pada galang utama dan trak akhir untuk mensimulasikan keadaan beban, mengoptimumkan penggunaan bahan dan memastikan integriti struktur.

Lukisan Terperinci:Lukisan pengeluaran untuk setiap bahagian, lukisan pemasangan, dan lukisan susunan am keseluruhan dibuat.

Skema Elektrik:Susun atur panel kawalan, gambar rajah pendawaian dan jadual kabel direka bentuk.



Peringkat 3: Perolehan & Penyediaan Bahan

Perolehan:Bahan mentah-berkualiti tinggi dipesan daripada pembekal yang disahkan. Ini termasuk:

Plat Keluli:Untuk galang dan trak akhir (biasanya gred S355JR atau lebih tinggi).

Profil:Bahagian keluli standard untuk laluan pejalan kaki dan sokongan.

Komponen yang Dibeli:Pengangkat, motor, roda, galas, VFD, PLC, bar konduktor dan komponen elektrik lain daripada jenama terkenal.

Penyediaan:Plat keluli dipotong mengikut saiz menggunakan plasma CNC atau mesin pemotong laser untuk ketepatan tinggi. Sub{1}}komponen disediakan untuk kimpalan.



Peringkat 4: Fabrikasi & Pemasangan

4.1 Pembuatan Girder Utama:

Penyediaan Panel:Plat keluli yang dipotong ditekan dan dibentuk ke dalam panel bahagian-berbentuk U atau kotak-yang dikehendaki.

Kimpalan automatik:Girder dipasang dan dikimpal menggunakan kimpalan arka tenggelam (SAW) atau teknik kimpalan automatik lain. Ini memastikan penembusan dalam dan kimpalan-kekuatan tinggi yang konsisten.

Pendakap Sementara:Untuk mengelakkan herotan semasa fabrikasi dan pengendalian, pendakap sementara dikimpal.

4.2 Pembuatan Trak Akhir:

Bingkai hujung dibuat daripada plat keluli, dengan pemesinan yang tepat dilakukan pada permukaan pelekap roda untuk memastikan penjajaran yang sempurna.

4.3 Pembuatan Rangka Troli:

Rangka yang akan membawa pengangkat utama dan tambahan dibina, dengan ketepatan tinggi untuk memastikan penjajaran yang betul bagi roda yang berjalan pada rel galang.



Peringkat 5: Pemesinan & Penggerudian

Girder utama dan trak akhir dipindahkan ke pusat pemesinan CNC yang besar.

Permukaan mengawan antara galang dan trak akhir dimesin untuk memastikan kesesuaian yang sempurna dan rata untuk kimpalan.

Semua lubang sambungan untuk unit pemacu, lampiran rel dan komponen lain digerudi dengan ketepatan untuk memastikan penjajaran dan kebolehtukaran komponen yang sempurna.



Peringkat 6: Rawatan Permukaan & Pengecatan

Letupan kasar:Keseluruhan struktur ditembak-diletupkan untuk membuang skala kilang, karat dan bahan cemar, mewujudkan profil permukaan yang sempurna untuk lekatan cat.

lukisan:Sistem cat-berkualiti tinggi digunakan, biasanya:

Primer:Primer epoksi untuk rintangan kakisan.

Kot Pertengahan:Kot binaan untuk ketahanan.

Topcoat:Lapisan atasan poliuretana dalam warna yang ditentukan pelanggan untuk rintangan UV dan kemasan profesional. Ini selalunya digunakan dalam gerai cat bebas habuk-yang terkawal.



Peringkat 7: Pemasangan Elektrik & Mekanikal

Perhimpunan Mekanikal:

Galang dikimpal pada trak hujung untuk membentuk struktur jambatan tegar yang terakhir.

Rangka troli-prapasang dipasang dengan roda, pemacu dan pengangkat utama dan tambahan.

Unit pemacu modular dipasang pada trak hujung.

Rel dipasang pada galang untuk troli.

Laluan pejalan kaki, tangga dan susur tangan dipasang.

Pemasangan Elektrik:

Sistem bar konduktor tertutup dipasang di sepanjang landasan kren dan jambatan.

Panel kawalan dengan PLC dan VFD dipasang dalam kepungan yang dilindungi.

Semua motor, suis had, penderia, dan kabin atau stesen loket pengendali adalah berwayar.



Peringkat 8:-Ujian & Pemeriksaan Dalam Rumah (Ujian Penerimaan Kilang - FAT)

Sebelum dibongkar, kren lengkap dipasang di kilang dan diuji.

Pemeriksaan Visual:Memeriksa mutu kerja, kualiti cat dan pemasangan.

Tiada-Ujian Muatan:Menjalankan semua gerakan (pengangkat, troli, jambatan) untuk memeriksa kelancaran operasi, penjajaran dan tahap hingar.

Ujian Beban:Menjalankan aUjian Beban Statik 125%.(kren itu diangkat dengan beban ujian 25% melebihi kapasiti terkadarnya untuk memeriksa integriti struktur) danUjian Beban Dinamik 110%.(kren dikendalikan melalui semua gerakan dengan beban lampau 10% untuk mengesahkan prestasi dalam keadaan kerja).

Ujian Kefungsian:Mengesahkan semua peranti keselamatan (suis had, brek, LMI, hentian kecemasan) berfungsi dengan betul.



Peringkat 9: Membongkar, Pembungkusan & Penghantaran

Selepas lulus semua ujian, kren dibongkar dengan teliti kepada bahagian logik untuk pengangkutan (cth, dua galang utama, dua trak hujung, unit troli, panel elektrik).

Komponen dibungkus dan disimpan secara profesional untuk mengelakkan kerosakan semasa penghantaran.

Semua dokumentasi (laporan ujian, sijil, manual, lukisan) disediakan untuk pelanggan.



Peringkat 10: Pemasangan & Pentauliahan Tapak (oleh Juruteknik Bertauliah)

Komponen diangkut ke tapak pelanggan.

Juruteknik bertauliah memasang semula kren di landasan yang disediakan.

Sambungan akhir dan pelarasan dibuat.

A finalUjian Penerimaan Tapak (SAT)dilakukan untuk memastikan kren beroperasi dengan sempurna dalam persekitaran terakhirnya sebelum diserahkan kepada pelanggan.
