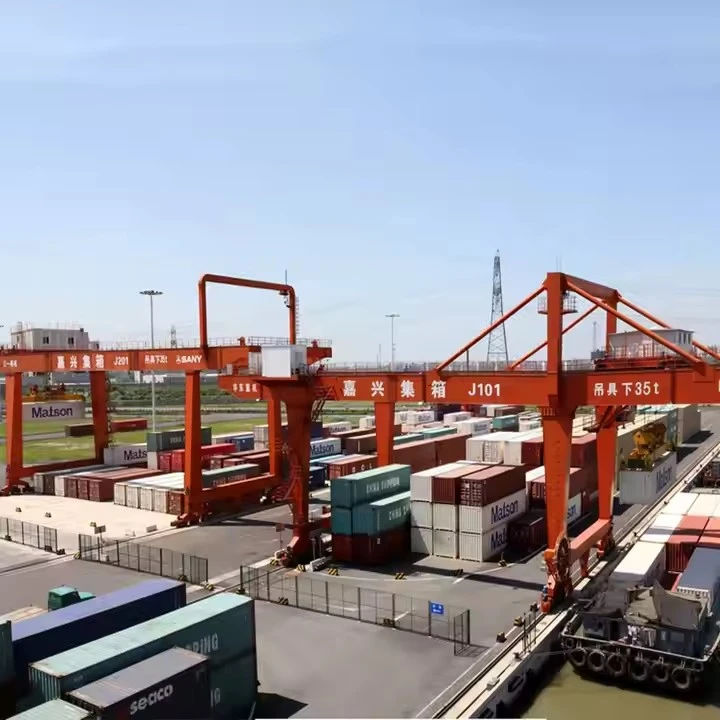

Quay Gantry Crane



Kren gantri quay (juga dikenali sebagai kren quay atau kren pertainer) adalah sejenis kren besar yang digunakan dalam terminal pelabuhan untuk memuatkan dan memunggah bekas dari kapal. Kren-kren ini biasanya dipasang dengan kereta api dan beroperasi di sepanjang dermaga untuk mengendalikan kargo kontena dengan cekap.



Ciri -ciri utama kren quay gantri
Jenis
Kereta api yang dipasang di Quay Gantry Crane (RMG QGC): Bergerak di rel tetap di sepanjang dok, menawarkan ketepatan dan kestabilan yang tinggi.
Gantry Crane Gantry (RTG): Digunakan dalam meter kontena tetapi tidak biasanya di quaysides.

Spesifikasi Teknikal

Kapasiti mengangkat: biasanya 40 - 100+ tan.
Outreach: laras untuk saiz kapal yang berbeza (misalnya, Panamax, kapal pasca-panamax).
Automasi: Sesetengah model mempunyai kawalan jauh atau operasi AI-dibantu.



Perbandingan dengan kren pelabuhan lain

Ciri	Quay Gantry Crane	Gantry Tubic Rubber (RTG)	STS Mobile Harbour Crane
Mobiliti	Rel-mounted (Jalan Tetap)	Tayar getah (penggunaan halaman)	Beroda (serba boleh)
Kapasiti mengangkat	40 - 100+ tan	30-50 tan	100 - 200+ tan
Automasi	Tinggi (dibantu AI)	Sederhana (Ops Jauh)	Rendah (Kawalan Manual)
Terbaik untuk	Kapal kontena besar	Stacking Container	Pelbagai guna (pukal/bekas)



Kapasiti pemuatan yang diberi nilai: 5 tan, 10 tan, 100 tan, disesuaikan, 16/3.2 tan, 20/5 tan, 32/5 tan, 50/10 tan

Maks. Tinggi mengangkat: 40m, disesuaikan

Rentang: tuntutan 35m atau pelanggan

Waranti: 1 tahun

Berat (kg): 50000 kg

Komponen Teras: PLC, enjin, galas, kotak gear, motor, kapal tekanan, gear, pam

Cara Kawalan: CAB, Kawalan Jauh Tanpa Wayar atau disesuaikan





1. Komponen struktur
Boom (lengan jangkauan)
Meluas di atas kapal untuk mengangkat bekas.
Boleh diperbaiki atau diartikulasikan (Boom Knuckle) untuk fleksibiliti.
Gantri (bingkai utama)
Struktur sokongan utama yang dipasang pada rel.
Termasuk kaki yang mengikat dermaga (dok) dan kapal.
APEX (bingkai atas)
Bahagian atas menghubungkan ledakan dan gantri.
Menempatkan mekanisme perjalanan troli.
Portal (di bawah struktur)
Membolehkan kren bergerak di sepanjang landasan di kandang.
Mengandungi roda, pemacu, dan sistem brek.





2. Komponen mengangkat & mengendalikan
Sistem troli & angkat
Bergerak sepanjang ledakan ke bekas bekas.
Termasuk tali dawai, sheaves, dan penyebar (peranti mengangkat kontena).
Penyebar (mekanisme twistlock)
Melekat pada bekas (20ft, 40ft, 45ft, dan lain -lain).
Boleh diperbaiki, teleskopik, atau berputar untuk jenis kontena yang berbeza.
Angkat win & tali
Motor elektrik atau hidraulik yang menaikkan/menurunkan penyebar.
Kabel keluli kekuatan tinggi untuk mengangkat.

3. Sistem pergerakan & pemacu
Sistem perjalanan kereta api
Roda dan motor yang menggerakkan kren di sepanjang dermaga.
Menggunakan pemacu AC/DC untuk operasi lancar.
Mekanisme Luffing Boom
Menyesuaikan sudut ledakan (untuk kren luffing).
Silinder hidraulik atau gerakan kawalan tali wayar.
Sistem Slewing (jika berkenaan)
Membolehkan putaran untuk kedudukan yang lebih baik (biasa dalam kren yang lebih kecil).



4. Sistem Kuasa & Kawalan
Kabinet & Pemacu Elektrik
Mengandungi PLC, VFD (pemacu kekerapan berubah -ubah), dan pengedaran kuasa.
Kabin pengendali
Terletak di kren untuk kawalan manual.
Dilengkapi dengan joysticks, skrin, dan sistem keselamatan.
Automasi & Kawalan Jauh
Kren lanjutan menggunakan AI, sensor, dan operasi jauh untuk kecekapan.



5. Komponen Keselamatan & Auxiliary
Sistem anti-perlanggaran
Sensor laser dan kamera untuk mencegah kemalangan.
Brek Anemometer & Angin
Mengesan angin kencang dan menghentikan pergerakan kren.
Hentian Kecemasan & Peranti Mengehadkan Beban
Menghalang beban dan memastikan operasi yang selamat.
Sistem pencahayaan & amaran
Lampu LED dan penggera untuk operasi malam.

.

6. Ciri Pilihan & Lanjutan
Penyebar automatik (sistem pendaratan automatik)
Menggunakan sensor untuk penempatan kontena yang tepat.
Sistem pemulihan tenaga
Brek regeneratif untuk menjimatkan kuasa.
Pemantauan Jauh (IoT-enabled)
Diagnostik masa nyata dan penyelenggaraan ramalan.





Lakaran









Kren quay gantry (juga dikenali sebagai kren kapal-ke-pantai atau kren-kren pertainer) adalah penting di pelabuhan moden kerana kecekapan, kekuatan, dan kebolehsuaiannya. Berikut adalah kelebihan utama mereka:

1. Kecekapan & Kelajuan Tinggi
Boleh mengendalikan 20 - 50+ bekas sejam, mengurangkan masa pemulihan kapal.
Model automatik terus meningkatkan kelajuan dengan kedudukan AI-dibantu.
2. Kapasiti mengangkat berat
Biasanya 40-100+ tan, mampu mengendalikan kapal kontena ultra-besar (ULCS).
Sesetengah model mengangkat bekas berganda untuk operasi yang lebih cepat.
3. Kesesuaian ke kapal yang berbeza
Panjang boom laras (sehingga 72m jangkauan) untuk menampung kapal Panamax, Post-Panamax, dan Megamax.
Penyebar teleskopik menyesuaikan diri dengan bekas 20ft, 40ft, 45ft, dan juga peti sejuk.
4. Ketepatan & Automasi
Sistem yang dipandu laser memastikan penempatan kontena yang tepat.
Versi kawalan jauh & sepenuhnya automatik mengurangkan kesilapan manusia.
5. Ketahanan & Hayat Perkhidmatan Panjang
Dibina dengan keluli kekuatan tinggi untuk menahan persekitaran marin yang keras.
Lapisan tahan karat memanjangkan jangka hayat (25+ tahun dengan penyelenggaraan).
6. Kecekapan Tenaga
Brek regeneratif pulih tenaga semasa menurunkan operasi.
Model yang didorong oleh elektrik (vs diesel) mengurangkan jejak karbon.
7. Ciri -ciri keselamatan
Sistem anti-sway menghalang swinging beban.
Sensor angin & penutupan automatik dalam cuaca yang melampau.
Mengelakkan perlanggaran dengan radar dan kamera.

Aplikasi Cranes Quay Gantry
1. Terminal kontena (penggunaan utama)
Memuatkan/memunggah bekas standard dan besar dari kapal.
Mengendalikan bekas reefer (kargo yang disejukkan).
2. Pengendalian kargo pukal (model khusus)
Dilengkapi dengan ambil atau baldi untuk arang batu, bijirin, atau bijih.
3. Pengangkutan Intermodal
Memindahkan bekas terus ke trak, kereta api, atau kren halaman (RTGS/ASC).
4. Pelabuhan Tentera & Strategik
Digunakan dalam pangkalan tentera laut untuk penggunaan peralatan pesat.
5. Pelabuhan Automatik & Pintar
Peralatan utama di pelabuhan automatik sepenuhnya (contohnya, Shanghai Yangshan, Rotterdam).
Bersepadu dengan Sistem Operasi Terminal (TOS) untuk penjejakan masa nyata.
6. Pelepasan Bencana & Operasi Kecemasan
Cepat memunggah bekalan semasa misi kemanusiaan.





1. Reka bentuk dan kejuruteraan

Kejuruteraan terperinci: Membangunkan lukisan dan spesifikasi kejuruteraan terperinci, termasuk rasuk utama, angkat, troli, kereta akhir, dan komponen lain.

Simulasi dan pemodelan: Gunakan reka bentuk bantuan komputer (CAD) dan alat simulasi untuk memodelkan prestasi kren dan mengoptimumkan reka bentuknya.

2. Pemilihan Bahan

Spesifikasi Bahan: Pilih bahan berkualiti tinggi yang memenuhi keperluan untuk kekuatan, ketahanan, dan rintangan haba. Bahan biasa termasuk keluli berkekuatan tinggi, aloi, dan lapisan khusus.

Perolehan: Bahan sumber dari pembekal yang diluluskan, memastikan mereka memenuhi piawaian kualiti dan pensijilan yang diperlukan.

3. Fabrikasi Komponen

Memotong dan membentuk: Potong dan bentuk bahan mentah ke dalam komponen yang diperlukan, seperti rasuk, lajur, dan kurungan. Ini mungkin melibatkan proses seperti pemotongan plasma, pemotongan laser, dan pemesinan. Perhimpunan dan pemasangan: Komponen kimpalan bersama -sama untuk membentuk unsur -unsur struktur kren. Ini termasuk kimpalan rasuk utama, kereta akhir, dan bahagian beban yang lain.

4. Perhimpunan

Sub-Assembly: Kumpulkan komponen individu, seperti sistem angkat, troli, dan kereta akhir, ke dalam sub-perhimpunan. Ini melibatkan bahagian-bahagian yang sesuai bersama-sama dan memastikan penjajaran yang betul. Perhimpunan yang betul: Menggabungkan sub-assemblies untuk membina struktur kren lengkap. Ini termasuk pemasangan angkat dan troli pada rasuk utama, melampirkan kereta akhir, dan memasang sistem kawalan.

5. Integrasi Sistem

Sistem elektrik: Pasang komponen elektrik, termasuk motor, panel kawalan, pendawaian, dan sensor. Pastikan sistem elektrik kren disepadukan dan diuji dengan betul.

Sistem Kawalan: Melaksanakan dan mengkonfigurasi sistem kawalan, seperti pengawal logik yang boleh diprogramkan (PLCs), kawalan jauh, dan peranti keselamatan. Sahkan bahawa sistem kawalan berfungsi dengan betul dan ditentukur.

6. Jaminan Ujian dan Kualiti

Ujian pra-operasi: Mengendalikan ujian pra-operasi untuk memeriksa fungsi kren, termasuk ujian beban, ujian operasi mekanisme pengangkatan dan perjalanan, dan pemeriksaan sistem kawalan.

Ujian Keselamatan: Sahkan bahawa ciri -ciri keselamatan, seperti suis had, penggera, dan perhentian kecemasan, berfungsi dengan betul dan memenuhi piawaian keselamatan.

Pemeriksaan: Melaksanakan pemeriksaan terperinci mengenai struktur dan komponen kren untuk memastikan pematuhan spesifikasi reka bentuk dan piawaian kualiti.

7. Pelarasan akhir dan penentukuran

Penalaan halus: Buat sebarang pelarasan yang diperlukan untuk mengoptimumkan prestasi kren dan memastikan operasi yang lancar. Ini mungkin termasuk sensor menentukur, menyesuaikan kawalan, dan penalaan sistem pengangkatan.

Dokumentasi: Sediakan dan semak dokumentasi, termasuk manual operasi, panduan penyelenggaraan, dan arahan keselamatan.

8. Penghantaran dan Pemasangan

Pengangkutan: Susun pengangkutan kren ke tapak pemasangan, memastikan ia dikendalikan dan dihantar dengan selamat untuk mengelakkan kerosakan.

Pemasangan: Mengawasi pemasangan kren di kemudahan pelanggan, termasuk pemasangan, penjajaran, dan sambungan ke sumber kuasa dan sistem kawalan.

Latihan: Menyediakan latihan untuk pengendali dan kakitangan penyelenggaraan untuk memastikan mereka sudah biasa dengan prosedur operasi dan keselamatan kren.

9. Pentauliahan dan Penyerahan

Pentauliahan: Mengendalikan ujian pentauliahan akhir untuk mengesahkan bahawa kren beroperasi dengan betul di bawah keadaan dunia nyata dan memenuhi spesifikasi prestasi.

Penyerahan: Secara rasmi menyerahkan kren kepada pelanggan, menyediakan semua dokumentasi yang diperlukan, termasuk sijil pematuhan, maklumat jaminan, dan jadual penyelenggaraan.







Pemeriksaan Bahan

Pemeriksaan Kualiti: Pemeriksaan kualiti yang ketat dijalankan ke atas bahan mentah yang dibeli untuk memastikan mereka memenuhi keperluan reka bentuk dan piawaian kebangsaan.

Penyimpanan Bahan: Bahan yang berkelayakan disimpan mengikut klasifikasi untuk mengelakkan kakisan atau kerosakan.

Memotong dan membentuk

Pemotongan keluli: Gunakan pemotongan plasma, pemotongan laser atau pemotongan api dan teknologi lain untuk memotong keluli mengikut saiz lukisan reka bentuk.

Pembentukan Pemprosesan: Bentuk plat keluli melalui lenturan, rolling, kimpalan dan proses lain untuk mengeluarkan rasuk utama, rasuk akhir dan bahagian struktur lain.

Kimpalan

Kimpalan Komponen: Bahagian keluli yang dipotong dan terbentuk dikimpal ke dalam struktur utama seperti rasuk utama, rasuk akhir dan troli. Proses kimpalan perlu dikawal ketat untuk memastikan kekuatan struktur dan kualiti kimpalan.

Pemeriksaan kimpalan: Gunakan teknologi ujian yang tidak merosakkan (seperti ujian ultrasonik, ujian radiografi) untuk memeriksa kimpalan untuk memastikan tiada keretakan atau kecacatan lain.

Pemesinan

Pemesinan Precision: Pemesinan ketepatan dilakukan pada komponen utama kren, seperti set roda, tempat duduk, kendi, dan lain -lain, untuk memastikan ketepatan dimensi dan kualiti permukaannya.

Pemasangan seluruh mesin

Perhimpunan Agung: Berdasarkan pra-pemasangan, perhimpunan keseluruhan kren dijalankan, termasuk pemasangan akhir rasuk utama, rasuk akhir, mekanisme mengangkat, mekanisme berjalan, dll.

Pentauliahan dan ujian

Di bawah keadaan dinamik, prestasi operasi kren diuji, termasuk ujian mengangkat, berjalan, stereng dan fungsi lain. Saiz keseluruhan kren jambatan yang dipasang diperiksa untuk memastikan semua dimensi memenuhi keperluan reka bentuk.

Rawatan penyemburan dan anti-karat

Rawatan Permukaan Penghapusan karat: Penyingkiran karat di permukaan kren, kaedah biasa termasuk sandblasting, acar, dan lain-lain. Penyemburan primer: Sembur primer anti-karat pada permukaan yang dirawat untuk mencegah pengoksidaan logam dan kakisan. Topcoat Spraying Color Spraying: Sembur Topcoat Menurut keperluan pelanggan atau piawaian industri untuk memberi kren kesan pelindung dan hiasan. Menandatangani: Selepas menyembur, tandakan maklumat pengenalan kren mengikut spesifikasi, seperti model, beban yang diberi nilai, dll.

Kilang dan pemasangan

Pembungkusan dan pengangkutan

Perlindungan Pembungkusan: Melindungi pakej komponen utama kren untuk mengelakkan kerosakan semasa pengangkutan. Pengaturan Pengangkutan: Mengikut saiz peralatan dan keadaan pengangkutan, pilih kaedah pengangkutan yang sesuai untuk mengangkut kren ke tapak pelanggan.

Penerimaan dan penghantaran

Penerimaan pelanggan

Penerimaan di tapak: Pelanggan menjalankan penerimaan di tapak kren mengikut keperluan kontrak dan spesifikasi teknikal untuk memeriksa prestasi dan kualiti peralatan.

Pembetulan Masalah: Jika ada masalah yang dijumpai, pengilang perlu membetulkannya dalam masa yang singkat untuk memastikan peralatan memenuhi keperluan pelanggan sepenuhnya. Latihan Operasi Penghantaran dan Penggunaan: Pengilang biasanya melatih pengendali pelanggan untuk memastikan mereka dapat mengendalikan kren dengan betul dan selamat.
