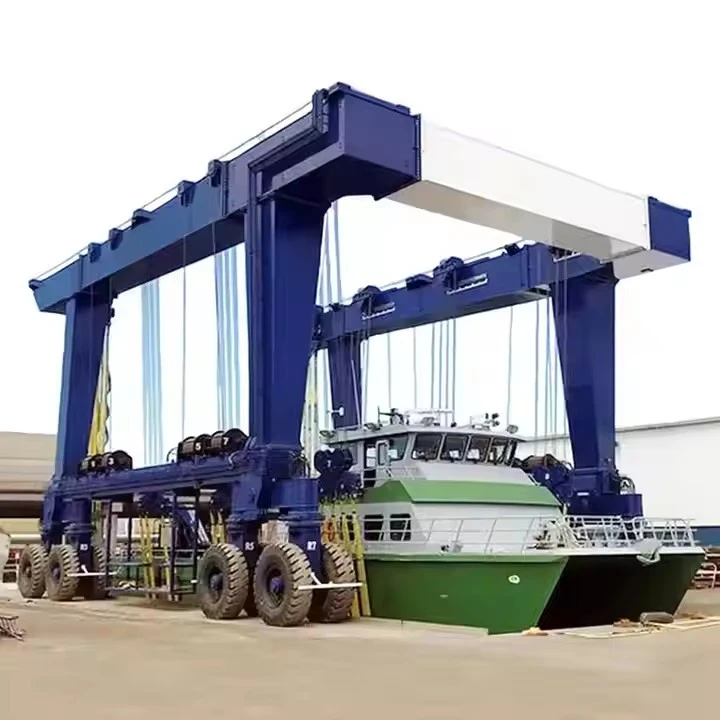

Lif Marin Bot Bergerak 320 Tan

A Lif marin bot bergerak 320 tanialah peralatan-berat yang direka untuk mengangkat, mengalih dan menyimpan bot besar, kapal layar dan kapal laut keluar dari air untuk penyelenggaraan, pembaikan atau penyimpanan. Lif ini biasanya digunakan di marina, galangan kapal, limbungan kapal dan pangkalan tentera laut.

Ciri-ciri Utama Pengangkat Bot Mudah Alih 320 Tan:

Kapasiti Beban Tinggi– Boleh mengendalikan kapal dengan berat sehingga 200 tan metrik (atau ~440,000 lbs).

mobiliti– Dilengkapi dengan roda atau trek, membolehkan ia menggerakkan bot secara mendatar di darat.

Operasi Hidraulik atau Elektrik– Dikuasakan oleh sistem hidraulik atau motor elektrik untuk licin mengangkat.

Tali/Buaian Boleh Laras– Lengan sokongan boleh disesuaikan atau anduh agar sesuai dengan bentuk badan kapal yang berbeza.

Kestabilan & Keselamatan– Ciri seperti cadik, penderia beban dan brek selamat yang gagal-memastikan pengangkatan selamat.

serba boleh– Boleh mengendalikan pelbagai jenis kapal, termasuk bot layar, kapal layar bermotor, bot nelayan dan kapal kecil.

Operasi Kawalan Jauh– Sesetengah model membenarkan kawalan wayarles untuk manuver ketepatan.



Perbandingan dengan Penyelesaian Pengangkatan Marin Lain

Ciri	Kren Gantri Bot Kecil	Lif Perjalanan	Forklift (Marin)
mobiliti	Mudah alih, ada yang beroda	Dibetulkan atau dipasang di rel-	Sangat mudah alih
Kapasiti	1–20 tan	10–100+ tan	2–10 tan
Terbaik Untuk	Bot kecil, halaman DIY	Marina yang besar	Bot ringan
kos	Lebih rendah	Lebih tinggi	Sederhana



Kapasiti Mengangkat 320 tan
Span (Lebar) 3 - 12 meter (boleh laras)
Ketinggian Angkat 3 - 10 meter
Kelas Kerja A3-A5 (tugas ringan hingga sederhana)
Kelajuan Mengangkat 0.5 - 8 m/min (pembolehubah)
Jenis Rasuk Utama Girder tunggal/berganda (jenis-kotak)
Bekalan Kuasa 220V/380V 3 fasa atau manual
Mod Kawalan Kawalan loket/kawalan jauh wayarles
Hoist Type Electric chain angkat/tali dawai angkat
Pemanduan Perjalanan Tolak manual atau bermotor
Perlindungan Kakisan Cat gred-panas bergalvani atau marin-
Rintangan Angin Sehingga skala Beaufort 6 (untuk kegunaan luar)
Suhu Operasi -20 darjah hingga +50 darjah







A Lif marin bot bergerak 320 tanialah sistem tugas berat-yang direka untuk mengangkat, mengangkut dan menyimpan kapal besar (sehingga 200 tan) di marina, limbungan dan kemudahan penyimpanan bot. Di bawah adalah kuncinyakomponensistem sedemikian:

---

1. Komponen Struktur

Rangka Utama/Casis– Pembinaan keluli tugas berat-untuk menyokong beban.

Perhimpunan Roda– Tayar pneumatik atau getah pepejal untuk mobiliti (selalunya dengan stereng hidraulik).

Cadik/Penstabil– Kaki boleh dipanjangkan untuk kestabilan semasa operasi mengangkat.

Rasuk Palang & Ranjang– Sokongan boleh laras yang membuai badan bot.



2. Mekanisme Mengangkat

Silinder Hidraulik– Silinder-berkapasiti tinggi (biasanya 4 atau lebih) untuk mengangkat.

Pam Hidraulik & Unit Kuasa– Menyediakan tekanan hidraulik (berkuasa-elektrik atau diesel).

Sistem Kawalan– Kawalan kendalian manual atau jauh-untuk mengangkat/menurunkan.

Penderia Beban– Memastikan pengagihan berat yang sekata dan mengelakkan beban berlebihan.





3. Mobiliti & Sistem Stereng

Memandu Motor– Motor elektrik atau hidraulik untuk pergerakan.

Mekanisme Pemanduan– Stereng hidraulik atau manual untuk kedudukan yang tepat.

Sistem Brek– Brek mekanikal atau hidraulik untuk keselamatan.





4. Komponen Keselamatan & Sokongan

Sistem Berhenti Kecemasan– Tutup segera sekiranya berlaku kegagalan.

Kunci/Pin Keselamatan– Mencegah penurunan secara tidak sengaja.

Sistem Pemantauan Beban– Memaparkan pengagihan berat dalam masa nyata.

Sistem Anti-Petua– Mencegah tipping semasa pergerakan.



5. Ciri Pilihan

Pemanduan-Sendiri- Untuk pergerakan yang lebih mudah.

Alat Kawalan Jauh– Operasi tanpa wayar untuk kemudahan.

Perlindungan Kakisan– Salutan gred-marin untuk rintangan air masin.

Bantal/Pelapik boleh laras– Boleh disesuaikan untuk bentuk badan kapal yang berbeza.

Aplikasi

Marina– Melancarkan dan mengambil bot besar.

Limbungan bot– Mengangkut kapal untuk penyelenggaraan.

Penyimpanan Timbunan Kering– Menyusun bot dalam kemudahan penyimpanan.







LAKARAN



Teknikal utama



A Lif marin bot bergerak 200 tanialah peralatan-berat yang direka untuk mengangkat, mengalih dan menyimpan bot besar, kapal layar dan kapal laut. Berikut adalah beberapa kelebihan utamanya:

1. Kapasiti Mengangkat Tinggi

Boleh mengendalikan kapal dengan berat sehingga200 tan, menjadikannya sesuai untuk kapal layar besar, bot komersial dan kraf tentera.

Sesuai untuk limbungan kapal, marina dan kemudahan pembaikan bot yang berurusan dengan kapal berat.

2. Mobiliti & Fleksibiliti

Reka bentuk beroda atau dijejakimembolehkan pergerakan mudah di sekitar dok kering, gudang kapal dan marina.

Boleh diubah kedudukan mengikut keperluan, menghapuskan keperluan untuk kren tetap atau struktur angkat kekal.

3. Kecekapan Ruang

Memerlukan ruang yang kurang berbanding dengan angkat bot tradisional atau dok kering tetap.

Boleh disimpan padat apabila tidak digunakan, mengoptimumkan ruang halaman.

4. Kepelbagaian dalam Aplikasi

Sesuai untukmelancarkan, mendapatkan semula, mengangkut, dan menyimpanbot.

Berguna untukpenyelenggaraan, pembaikan, pemeriksaan badan kapal, dan mengecattanpa memerlukan laluan gelincir atau dok kering.

5. Kos-Penyelesaian Berkesan

Mengurangkan keperluan untuk infrastruktur kekal yang mahal seperti lif perjalanan atau lif segerak.

Kos operasi yang lebih rendah berbanding dengan sewa kren atau bayaran dok kering.

6. Peningkatan Keselamatan

Dilengkapi dengansistem kestabilan hidraulikuntuk mengelakkan senget atau beralih semasa lif.

Ciri-cirikunci keselamatan dan perlindungan beban lampauuntuk mengamankan kapal semasa pengangkutan.

7. Operasi Pantas & Cekap

Lebih pantas daripada kaedah tradisional seperti dok terapung atau lif kren.

Mengurangkan masa henti bagi pemilik bot dan perkhidmatan pembaikan.

8. Kebolehsuaian kepada Jenis Kapal Berbeza

Boleh larasmengangkat tali atau buaianmenampung pelbagai bentuk badan kapal (katamaran, monohull, dll.).

Boleh digunakan untukferi, bot nelayan, bot peronda, dan kapal layar mewah.

9. Mengurangkan Kesan Alam Sekitar

Meminimumkan keperluan untuk pengorekan atau pembinaan marin kekal.

Boleh beroperasi dalamkawasan sensitif-ekotanpa mengganggu laluan air.

10. Semua-Keupayaan Cuaca

Boleh digunakan dalamzon pasang surut, perairan cetek, atau tanah kering.

Sesetengah model direka untukpersekitaran laut yang keras(bahan tahan kakisan-).

Sesuai Untuk:

A Lif marin bot bergerak 200 tanialah peralatan-berat yang direka untuk mengangkat, mengalih dan menyimpan bot besar, kapal layar dan kapal laut. Berikut adalah beberapa kelebihan utamanya:

1. Kapasiti Mengangkat Tinggi

Boleh mengendalikan kapal dengan berat sehingga200 tan, menjadikannya sesuai untuk kapal layar besar, bot komersial dan kraf tentera.

Sesuai untuk limbungan kapal, marina dan kemudahan pembaikan bot yang berurusan dengan kapal berat.

2. Mobiliti & Fleksibiliti

Reka bentuk beroda atau dijejakimembolehkan pergerakan mudah di sekitar dok kering, gudang kapal dan marina.

Boleh diubah kedudukan mengikut keperluan, menghapuskan keperluan untuk kren tetap atau struktur angkat kekal.

3. Kecekapan Ruang

Memerlukan ruang yang kurang berbanding dengan angkat bot tradisional atau dok kering tetap.

Boleh disimpan padat apabila tidak digunakan, mengoptimumkan ruang halaman.

4. Kepelbagaian dalam Aplikasi

Sesuai untukmelancarkan, mendapatkan semula, mengangkut, dan menyimpanbot.

Berguna untukpenyelenggaraan, pembaikan, pemeriksaan badan kapal, dan mengecattanpa memerlukan laluan gelincir atau dok kering.

5. Kos-Penyelesaian Berkesan

Mengurangkan keperluan untuk infrastruktur kekal yang mahal seperti lif perjalanan atau lif segerak.

Kos operasi yang lebih rendah berbanding dengan sewa kren atau bayaran dok kering.

6. Peningkatan Keselamatan

Dilengkapi dengansistem kestabilan hidraulikuntuk mengelakkan senget atau beralih semasa lif.

Ciri-cirikunci keselamatan dan perlindungan beban lampauuntuk mengamankan kapal semasa pengangkutan.

7. Operasi Pantas & Cekap

Lebih pantas daripada kaedah tradisional seperti dok terapung atau lif kren.

Mengurangkan masa henti bagi pemilik bot dan perkhidmatan pembaikan.

8. Kebolehsuaian kepada Jenis Kapal Berbeza

Boleh larasmengangkat tali atau buaianmenampung pelbagai bentuk badan kapal (katamaran, monohull, dll.).

Boleh digunakan untukferi, bot nelayan, bot peronda, dan kapal layar mewah.

9. Mengurangkan Kesan Alam Sekitar

Meminimumkan keperluan untuk pengorekan atau pembinaan marin kekal.

Boleh beroperasi dalamkawasan sensitif-ekotanpa mengganggu laluan air.

10. Semua-Keupayaan Cuaca

Boleh digunakan dalamzon pasang surut, perairan cetek, atau tanah kering.

Sesetengah model direka untukpersekitaran laut yang keras(bahan tahan kakisan-).





Aplikasi:

Operasi Limbungan Bot & Marina– Melancarkan dan mendapatkan semula kapal layar besar dan bot komersial.

Penyelenggaraan Dok Kering– Memudahkan pembaikan badan kapal, mengecat dan pemeriksaan.

Simpanan Bot– Memindahkan kapal ke rak penyimpanan atau tempat letak kereta.

Pembinaan & Pembaikan Kapal– Mengangkut kapal antara stesen kerja.

Pemulihan Kecemasan– Menyelamat bot karam atau terkandas.



Proses pengeluaran aBot bergerak 200 tan/kren angkat marinmelibatkan beberapa peringkat, daripada reka bentuk dan kejuruteraan kepada fabrikasi, pemasangan dan ujian. Di bawah ialah pecahan terperinci proses pengeluaran biasa:

---

1. Reka Bentuk & Kejuruteraan

Reka Bentuk Konseptual:Jurutera mencipta lakaran awal dan model 3D berdasarkan kapasiti beban (200 tan), jangkauan, mobiliti dan keadaan persekitaran (kegunaan marin).

Analisis Struktur:Analisis Elemen Terhad (FEA) memastikan kren boleh mengendalikan beban dinamik, angin dan daya ombak.

Sistem Hidraulik & Elektrik:Reka bentuk silinder hidraulik, win, dan sistem kawalan untuk operasi pengangkatan yang lancar.

Pemilihan Bahan:Keluli-kekuatan tinggi (cth, ASTM A514) untuk rintangan kakisan dalam persekitaran marin.

Pematuhan Peraturan:Memenuhi piawaian sepertiDNV-GL, ABS atau Lloyd's Registeruntuk kren marin.

---

2. Perolehan Bahan

Plat & Rasuk Keluli:Bersumberkan rangka kerja boom, casis dan struktur.

Komponen Hidraulik:Pam, silinder, hos dan injap daripada pembekal yang disahkan.

Sistem Elektrik:Motor, penderia dan panel kawalan (selalunya kalis air untuk kegunaan marin).

Tali Kawat & Berkas:Kabel keluli gred tinggi-untuk mengangkat.

---

3. Fabrikasi

A. Fabrikasi Struktur

Memotong & Membentuk:Pemotongan plasma/laser CNC untuk bahagian ketepatan.

Kimpalan:Kimpalan automatik dan manual (Kimpalan Arka Terendam untuk bahagian tebal).

Pembinaan Boom:Reka bentuk kekisi atau teleskopik untuk kekuatan dan mobiliti.

Casis & Cadik:Diperkukuh untuk kestabilan semasa lif.

B. Hidraulik & Pemasangan Mekanikal

Sistem Hidraulik:Pemasangan pam, silinder, dan hos.

Win & Gendang:Dipasang untuk operasi mengangkat dan menurunkan.

Mekanisme Slewing:Membenarkan putaran 360 darjah (jika berkenaan).

C. Sistem Elektrik & Kawalan

Kabin Kawalan:Stesen pengendali kalis air dengan kayu bedik/sensor.

Pemantauan Beban:Muatkan sel dan suis had untuk keselamatan.

Bekalan Kuasa:Enjin diesel atau motor elektrik (gred-marin).

---

4. Perhimpunan & Integrasi

Pemasangan Boom:Dipasang pada casis dengan mata pangsi.

Pengimbang berat:Ditambah untuk baki (jika perlu).

Pendawaian Akhir & Paip:Menyambung sistem hidraulik dan elektrik.

Mengecat & Menyalut:Cat anti-karat (salutan epoksi atau zink).

---

5. Pengujian & Kawalan Kualiti

Ujian Beban:Mengangkat 200 tan (+25% ujian beban berlebihan, mengikut standard).

Ujian Fungsian:Memeriksa pergerakan hidraulik, putaran dan kestabilan.

Ujian Alam Sekitar:Ujian semburan garam untuk ketahanan marin.

Pemeriksaan Keselamatan:Sistem berhenti kecemasan, penggera lebihan.

---

6. Penghantaran & Pentauliahan

Pengangkutan:Dibongkar untuk penghantaran atau dihantar sebagai unit mudah alih.

Pada-Perhimpunan Tapak:Dipasang semula di dok atau limbungan kapal.

Latihan Operator:Pengendalian dan protokol keselamatan.

Pandangan bengkel:
