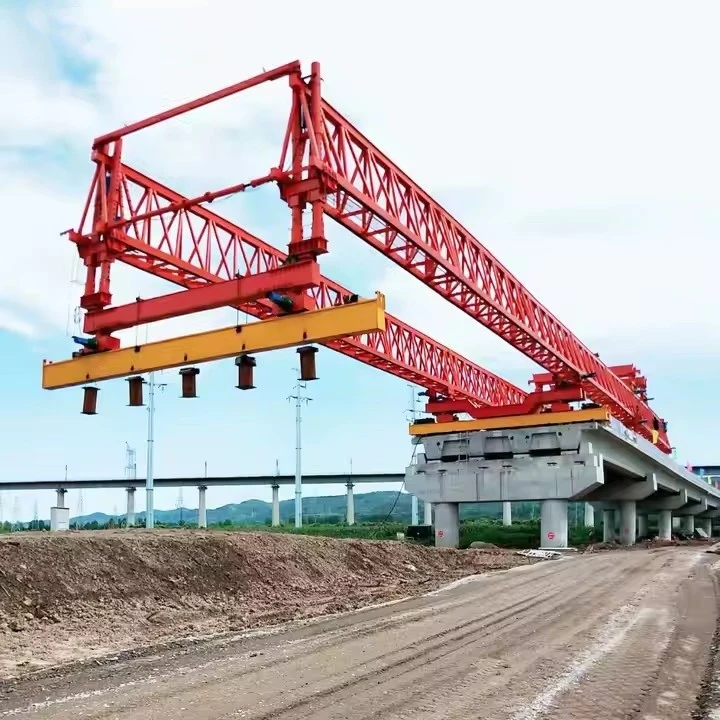

Mesin Tegak Jambatan Untuk Pembinaan

Direka bentuk untuk merevolusikan cara jambatan dibina, peralatan-berkemajuan--ini menggabungkan teknologi canggih, kecekapan dan keselamatan untuk memberikan hasil yang luar biasa dalam projek pembinaan jambatan.





Mesin Tegak Jambatan (BEM) ialah peralatan pembinaan khusus yang digunakan untuk pemasangan segmen, galang dan geladak jambatan yang cekap dan tepat. Mesin ini penting untuk-projek pembinaan jambatan berskala besar, terutamanya dalam pembinaan jambatan segmen, pemasangan galang pratuang dan kaedah julur seimbang.

Ciri-ciri Utama Mesin Pembentuk Jambatan (BEM):
1. Kapasiti Beban Tinggi
Direka bentuk untuk mengendalikan segmen konkrit pratuang berat, galang keluli atau geladak jambatan rentang penuh-.

Mampu mengangkat dan meletakkan beban antara 100 hingga lebih 1,000 tan, bergantung pada model.

2. Span dan Tinggi boleh laras
Reka bentuk modular membolehkan panjang rentang boleh laras untuk menampung lebar jambatan yang berbeza.

Sistem hidraulik atau mekanikal membolehkan pelarasan ketinggian untuk ketinggian jeti yang berbeza-beza.

3. Keupayaan-Pelancaran & Digerakkan Sendiri-Sendiri
Banyak BEM dilancarkan-sendiri, bermakna ia boleh bergerak ke hadapan tanpa memerlukan kren tambahan.

Dilengkapi dengan perangkak, rel atau roda untuk pergerakan di sepanjang jajaran jambatan.

4. Sistem Kedudukan Ketepatan
Menggunakan bicu hidraulik, win dan kawalan berkomputer untuk ketepatan tahap-milimeter dalam peletakan segmen.

Sesetengah model menampilkan penjajaran-berpandu atau GPS-laser untuk kedudukan optimum.

5. Sistem Sokongan untuk Kaedah Pembinaan Berbeza
Ereksi Cantilever Seimbang: Menyokong pemasangan segmen-mengikut-pemasangan dari jeti.

Pelancaran Bertambah: Digunakan untuk menolak-dek jambatan yang telah dipasang ke tempatnya.

-Ereksi Rentang Penuh: Angkat dan letakkan seluruh bentangan jambatan dalam satu operasi.

6. Ciri Keselamatan & Kestabilan
Mekanisme anti-petua dan pengimbang memastikan kestabilan semasa mengangkat.

Gagal-sistem brek selamat dan reka bentuk kalis-angin untuk-tinggi atau{3}}jambatan jarak jauh.

7. Kawalan Jauh & Automatik
Model lanjutan termasuk operasi kawalan jauh-untuk keselamatan di zon berbahaya.

Pengendalian segmen automatik mengurangkan kerja manual dan mempercepatkan pembinaan.

8. Kebolehsuaian kepada Pelbagai Jenis Jambatan
Sesuai untuk jambatan lebuh raya, jambatan kereta api, jejambat, dan jejambat bandar.

Boleh disesuaikan untuk konkrit, keluli, atau struktur jambatan komposit.

9. Pemasangan & Pembongkaran Pantas
Direka untuk penggunaan pantas untuk meminimumkan kelewatan pembinaan.

Komponen modular membolehkan pengangkutan mudah antara tapak kerja.

Aplikasi Mesin Tegak Jambatan:
Pembinaan jambatan segmen (pratuang atau tuang-di-tempat)

Melancarkan galang untuk rasuk pratuang

Kabel-kekal & pemasangan dek jambatan gantung

Pembinaan kereta api & jejambat metro





Mesin Pembentuk Jambatan (BEM) ialah peralatan pembinaan khusus yang digunakan untuk pemasangan dan pemasangan segmen jambatan, galang atau komponen pratuang. Di bawah ialah spesifikasi pembinaan terperinci untuk Mesin Mendirikan Jambatan biasa:

1. Spesifikasi Am
Jenis Mesin: Pembentuk jenis-pelancaran sendiri, modular atau gantri-.

Aplikasi: Jambatan segmen pratuang, pelancaran galang, pembinaan julur seimbang

Kapasiti Muatan: 100–500 tan (berbeza-beza berdasarkan keperluan projek)

Julat Span: 30–60 meter (boleh laras untuk konfigurasi jambatan yang berbeza)

Bekalan Kuasa: Hidraulik/elektrik/diesel-dikuasakan

Sistem Kawalan: Automatik/jarak-dikawal dengan menimpa manual

2. Komponen Struktur
Girder/Rasuk Utama: Keluli-kekuatan tinggi (Gred S355/S460) dengan panjang boleh laras

Menara/Lajur Penyokong: Bicu hidraulik atau mekanikal untuk pelarasan ketinggian

Hidung Pelancaran: Memudahkan pendorongan ke hadapan semasa ereksi

Mekanisme Mengangkat: Win atau kren hidraulik dengan kedudukan ketepatan

Sistem Perjalanan: Rel-dilekapkan, berasaskan roda-atau mekanisme gelongsor

3. Keperluan Fungsian
Kelajuan Ereksi: 10–20 meter sehari (bergantung pada berat & kerumitan segmen)

Ketepatan Penjajaran: ±5 mm dalam kedudukan menegak/mendatar

Kestabilan: Rintangan angin sehingga 45 km/j (dengan penguncian automatik semasa angin kencang)

Ciri Keselamatan: Penderia beban lampau, brek kecemasan, sistem anti-perlanggaran

4. Pemasangan & Operasi
Pemasangan: Di-pemasangan tapak dengan komponen modular untuk pengangkutan yang mudah

Kaedah Pelancaran: Pelancaran tambahan, pendirian julur atau rentang-demi-peletakan span

Pengendalian Beban: Mampu mengangkat, memutar dan meletakkan segmen atau galang pratuang

Kebolehlarasan: Boleh disesuaikan dengan penjajaran jambatan melengkung dan lurus

5. Keselamatan & Pematuhan
Piawaian Reka Bentuk: EN 1993 (Eurocode 3), peraturan keselamatan OSHA/ANSI

Keperluan Operator: Kakitangan bertauliah dengan latihan khusus

Penyelenggaraan: Pemeriksaan harian sistem hidraulik, pemeriksaan integriti struktur

6. Pertimbangan Alam Sekitar
Tahap Bunyi:<75 dB (with sound dampening features)

Pelepasan: Mematuhi Tahap 4/Peringkat V untuk enjin diesel

Gangguan Tanah Minimum: Mengurangkan jejak untuk kawasan sensitif alam sekitar

7. Ciri Pilihan
Sistem Ukur Automatik: Penjajaran berpandu -Laser untuk ketepatan

Mekanisme Panjat Adaptif: Untuk ketinggian jeti yang berubah-ubah

Telemetri & Pemantauan Jauh: Pengelogan data masa nyata-untuk pengurusan projek

Kesimpulan
Mesin Tegak Jambatan mestilah teguh, tepat dan boleh disesuaikan dengan pelbagai metodologi pembinaan. Spesifikasi harus sejajar dengan{1}}keperluan khusus projek, termasuk kapasiti beban, panjang rentang dan keadaan persekitaran.





Mesin Pembentuk Jambatan (BEM) ialah peralatan pembinaan khusus yang digunakan untuk memasang dan memasang komponen jambatan pasang siap, seperti galang, segmen dan geladak, semasa pembinaan jambatan. Mesin ini meningkatkan kecekapan, keselamatan dan ketepatan dalam-projek pembinaan jambatan, terutamanya untuk struktur-panjang atau kompleks.

Jenis Mesin Tegak Jambatan
Sistem Kren Gantry – Digunakan untuk mengangkat dan meletakkan galang atau segmen pratuang.

Melancarkan Gantri - Bergerak di sepanjang dek jambatan untuk meletakkan segmen dalam pembinaan julur seimbang.

-Pengangkut Modular Digerakkan Sendiri (SPMT) – Kenderaan-berbilang gandar-tugas berat yang mengangkut dan meletakkan komponen jambatan besar.

Mesin Pelancar Bertambah – Tolak segmen jambatan ke tempatnya secara berurutan dari satu abutment.

Pembentuk Segmen (Mesin Pelancar Girder) – Direka khusus untuk pembinaan jambatan segmen pratuang.









Mesin Tegak Jambatan (BERM) ialah peralatan pembinaan khusus yang direka untuk pemasangan segmen jambatan yang cekap dan selamat. Mesin ini biasanya digunakan dalam pembinaan jambatan moden, terutamanya untuk jambatan segmental pratuang, jambatan julur seimbang dan kaedah pembinaan span-dengan-span.

Kelebihan Mesin Mendirikan Jambatan dalam Pembinaan:
Kecekapan & Kelajuan Tinggi

BERM membolehkan pemasangan pantas segmen jambatan, dengan ketara mengurangkan masa pembinaan.

Proses automatik meminimumkan buruh manual, membolehkan kemajuan kerja berterusan.

Ketepatan & Kawalan Kualiti

Memastikan penempatan tepat bagi segmen jambatan berat dengan ralat yang minimum.

Mengurangkan risiko salah jajaran, meningkatkan integriti struktur.

Keselamatan yang Dipertingkatkan

Meminimumkan keperluan pekerja untuk melakukan tugas berbahaya di ketinggian.

Mengurangkan risiko yang berkaitan dengan operasi kren tradisional.

Mengurangkan Gangguan Lalu Lintas

Sesuai untuk kawasan bandar yang meminimumkan penutupan jalan atau rel adalah kritikal.

Membenarkan pembinaan ke atas infrastruktur sedia ada (cth, lebuh raya, sungai) tanpa halangan besar.

Kos-Keberkesanan

Mengurangkan kos buruh kerana automasi dan mengurangkan pengendalian manual.

Mengurangkan keperluan untuk sokongan sementara atau perancah yang meluas.

serba boleh

Boleh disesuaikan untuk jenis jambatan yang berbeza (cth, galang kotak, rasuk T-, gerbang).

Sesuai untuk pelbagai kaedah pembinaan (span-demi-span, julur seimbang, pelancaran tambahan).

Kesan Alam Sekitar yang Minimum

Mengurangkan keperluan untuk tapak pembinaan yang besar, mengurangkan gangguan tanah.

Kurang bunyi dan pencemaran berbanding kaedah tradisional.

Keupayaan Menangani Beban Berat

Mampu mengangkat dan meletakkan segmen pratuang besar-besaran (sehingga ratusan tan).

Menghapuskan keperluan untuk berbilang kren atau peralatan mengangkat berat.

Semua-Pembinaan Cuaca

Beberapa BERM direka bentuk untuk beroperasi dalam keadaan cuaca yang mencabar, memastikan garis masa projek dipenuhi.

Reka Bentuk Modular & Boleh Digunakan Semula

Banyak BERM boleh dibongkar dan digunakan semula untuk pelbagai projek, meningkatkan kecekapan kos.





Mesin Tegak Jambatan (BERM) ialah peralatan pembinaan khusus yang digunakan untuk memasang dan meletakkan segmen jambatan dengan cekap dan selamat. Mesin ini penting dalam pembinaan jambatan moden, terutamanya untuk-jambatan panjang, jejambat dan lebuh raya bertingkat.
Aplikasi dalam Pembinaan
Pembinaan Jambatan Segmental – Segmen pratuang diangkat dan dipasang.

Jejambat Kereta Api & Lebuhraya – Mempercepatkan pembinaan di bahagian bertingkat.

Jejantas Bandar – Meminimumkan gangguan lalu lintas dengan pemasangan pantas.

Jambatan Span- Panjang – Menyokong kaedah julur seimbang.

Pemulihan Jambatan – Membantu menggantikan bahagian jambatan lama dengan cekap.





Mesin Tegak Jambatan (BEM) ialah peralatan khusus yang digunakan dalam pembinaan jambatan, terutamanya untuk meletakkan segmen atau galang pratuang. Jika anda merujuk kepada prosedur pengeluaran kren pembinaan (seperti BEM), berikut ialah pecahan berstruktur proses pembuatan:

1. Fasa Reka Bentuk & Kejuruteraan
Analisis Keperluan: Tentukan kapasiti beban, panjang rentang, mobiliti dan keadaan operasi.

Pemodelan CAD: Cipta model 3D terperinci struktur BEM, termasuk boom, sokongan, sistem hidraulik dan kawalan.

Analisis Struktur: Lakukan Analisis Elemen Terhingga (FEA) untuk memastikan kekuatan dan kestabilan di bawah beban.

Pematuhan Peraturan: Pastikan pematuhan kepada piawaian antarabangsa (ISO, OSHA, EN, dll.).

2. Perolehan Bahan
Keluli-Kekuatan Tinggi: Bahan utama untuk rasuk, boom dan casis.

Komponen Hidraulik: Silinder, pam, dan injap untuk pergerakan dan mengangkat.

Sistem Elektrik: Motor, penderia dan panel kawalan.

Bahan Habis & Pengikat Kimpalan: Bolt-gred tinggi dan rod kimpalan.

3. Proses Fabrikasi
A. Fabrikasi Struktur
Pemotongan: Plasma atau pemotongan laser plat keluli dan rasuk.

Membengkok & Membentuk: Membentuk komponen menggunakan brek tekan.

Kimpalan:

Sub-kimpalan pemasangan galang, boom dan bingkai sokongan.

Kimpalan penembusan penuh untuk bahagian galas beban kritikal-.

Siasat-rawatan haba kimpalan (PWHT) untuk melegakan tekanan.

Pemesinan: Penggerudian dan pengilangan untuk pemasangan yang tepat.

B. Perhimpunan Mekanikal
Pemasangan Sistem Hidraulik: Silinder pemasangan, pam dan hos.

Mekanisme Pemacu: Memasang motor, kotak gear dan trek/roda (jika mudah alih).

Counterweights & Stabilizers: Menambah pemberat untuk keseimbangan.

C. Integrasi Sistem Elektrik & Kawalan
Abah-abah Pendawaian: Menyambung penderia, suis had dan unit kawalan.

Persediaan PLC & HMI: Pengaturcaraan untuk operasi automatik.

Sistem Keselamatan: Perlindungan lebihan beban, hentian kecemasan dan peranti anti-perlanggaran.

4. Kawalan Kualiti & Pengujian
Pemeriksaan Dimensi: Mengesahkan toleransi dengan CMM (Mesin Pengukur Koordinat).

Ujian Bukan-Memusnahkan (NDT): Ujian ultrasonik, zarah magnetik atau sinar-X-untuk kimpalan.

Ujian Beban: Ujian beban statik dan dinamik untuk mengesahkan kapasiti.

Ujian Fungsian: Memeriksa pergerakan hidraulik, kawalan elektrik dan ciri keselamatan.

5. Pengecatan & Rawatan Permukaan
Letupan pasir: Penyediaan permukaan untuk lekatan cat.

Penyebuan & Pengecatan: Salutan anti-karat (epoksi/poliuretana).

Penandaan & Pelabelan: Amaran keselamatan dan arahan operasi.

6. Perhimpunan Akhir & Pentauliahan
Pada-Pemasangan Tapak (jika modular): BEM besar boleh diangkut dalam bahagian dan dipasang di tapak pembinaan.

Latihan Operator: Menunjukkan kawalan, penyelenggaraan dan protokol keselamatan.

Ujian Medan: Percubaan dijalankan dengan segmen jambatan sebenar (jika berkenaan).

7. Penghantaran & Pemasangan
Pengangkutan: Pembongkaran (jika perlu) dan perancangan logistik.

Pemasangan di Tapak: Pendirian menggunakan kren tambahan dan pemeriksaan penjajaran.

Penyerahan: Pemeriksaan dan pensijilan akhir sebelum penggunaan operasi.





Syarikat itu telah memasang platform pengurusan peralatan pintar, dan telah memasang 310 set (set) robot pengendalian dan kimpalan. Selepas rancangan siap, akan terdapat lebih daripada 500 set (set), dan kadar rangkaian peralatan akan mencapai 95%. 32 talian kimpalan telah digunakan, 50 dirancang untuk dipasang, dan kadar automasi keseluruhan barisan produk telah mencapai 85%.
