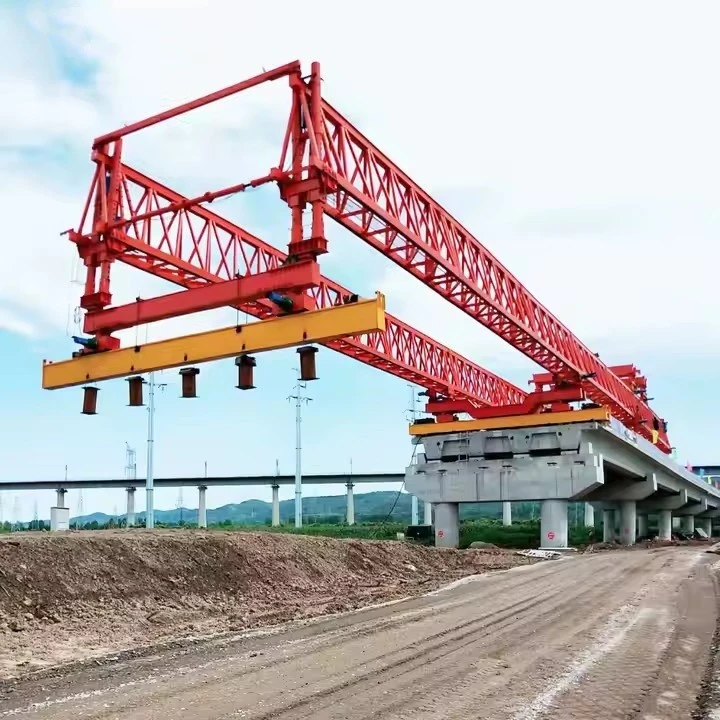

Peralatan Pelancar Jambatan 450 Tan

Pelancar jambatan 450 tan ialah peralatan-berat yang digunakan dalam pembinaan jambatan, terutamanya untuk melancarkan segmen jambatan pratuang atau dipasang ke tempatnya. Mesin ini penting untuk-projek infrastruktur berskala besar, seperti jejambat lebuh raya, jambatan kereta api dan jejambat.





Peralatan Pelancar Jambatan 450-tan ialah mesin tugas berat yang direka untuk pemasangan yang cekap bagi segmen jambatan besar, biasanya digunakan dalam projek infrastruktur seperti lebuh raya, kereta api dan jejambat bandar. Berikut adalah ciri utama peralatan tersebut:

1. Kapasiti Beban Tinggi
Boleh mengendalikan segmen jambatan dengan berat sehingga 450 tan, menjadikannya sesuai untuk-pembinaan jambatan yang besar.

Boleh laras untuk pengagihan beban yang berbeza untuk memastikan kestabilan semasa pelancaran.

2. Reka Bentuk Modular & Boleh Laras
Komponen modular membenarkan penyesuaian untuk pelbagai jenis jambatan (cth, galang kotak, rasuk T-, jambatan segmen).

Sokongan boleh laras dan hidung pelancaran untuk menampung geometri jambatan yang berbeza.

3. Sistem Hidraulik Termaju
Bicu hidraulik{0}} berketepatan tinggi untuk pelancaran yang lancar dan terkawal.

Mekanisme mengangkat dan menolak yang disegerakkan untuk memastikan pengagihan berat yang sekata.

4. Pergerakan Didorong Sendiri-atau Win{2}}
Sesetengah model menggunakan-mekanisme gerak sendiri (perangkak atau roda), manakala model lain bergantung pada sistem win-dan-kabel untuk pergerakan ke hadapan.

Boleh beroperasi di landasan sementara atau dek jambatan sedia ada.

5. Sistem Kawalan Berkomputer
Pemantauan automatik bagi tahap pengagihan beban, penjajaran dan tekanan.

Maklum balas masa nyata-untuk mengelakkan beban lampau atau salah jajaran.

6. Mekanisme Keselamatan
Gagal-sistem brek yang selamat untuk mengelakkan tergelincir secara tidak sengaja.

Fungsi berhenti kecemasan dan perlindungan beban lampau.

7. Kepelbagaian dalam Kaedah Pelancaran
Boleh melakukan pelancaran tambahan (tolak-pelancaran) atau pelancaran-penuh bergantung pada keperluan projek.

Sesuai untuk penjajaran jambatan lurus, melengkung atau condong.

8. Padat & Boleh Diangkut
Direka bentuk untuk memudahkan pembongkaran dan pengangkutan antara tapak pembinaan.

Sesetengah model menampilkan-mekanisme pemasangan pantas untuk mengurangkan masa persediaan.

9. Kebolehsuaian Persekitaran
Boleh beroperasi di pelbagai rupa bumi, termasuk tanah lembut, cerun curam, atau di atas air.

Bahan tahan cuaca-untuk ketahanan dalam keadaan yang teruk.

10. Kos & Kecekapan Masa
Mengurangkan keperluan untuk kren berat, mengurangkan kos projek.

Mempercepatkan garis masa pembinaan dengan membolehkan operasi pelancaran berterusan.





Peralatan Pelancar Jambatan 450 Tan – Spesifikasi Teknikal
Penerangan Umum
Tujuan: Direka untuk melancarkan segmen jambatan konkrit/keluli pratuang, galang atau galang kotak rentang penuh-sehingga 450 tan.

Jenis: Sistem-pelancaran sendiri, modular atau gantri-.

Aplikasi: Sesuai untuk lebuh raya, kereta api dan pembinaan jambatan-panjang.

Parameter Teknikal Utama
Kapasiti Pelancaran Maksimum: 450 tan (setiap segmen/girder)

Julat Span: Boleh Laras (biasanya 20m – 60m, bergantung pada konfigurasi)

Kelajuan Pelancaran: 3–10 m/min (pemacu hidraulik/elektrik)

Lebar Kerja: Boleh laras untuk memadankan lebar dek jambatan (cth, 10m – 20m)

Ketinggian Angkat: Boleh Laras (cth, 5m – 30m di atas tanah)

Bekalan Kuasa: Penjana diesel atau kuasa elektrik luaran (cth, 380V, 50Hz, 100kW+)

Sistem Hidraulik & Elektrik
Tekanan Hidraulik: 25–35 MPa

Kapasiti Pam: 50–100 L/min

Sistem Kawalan: Jauh-dikendalikan dengan saling kunci keselamatan.

Penderia: Pemantauan beban, penderia kecondongan dan maklum balas penjajaran.

Ciri Keselamatan
Perlindungan lebihan (auto-mati pada kapasiti Lebih daripada atau sama dengan 110%).

Sistem brek kecemasan.

Mekanisme penguncian anti-gelincir.

Rintangan angin: Stabil sehingga Beaufort Skala 6 (12.5 m/s).

Mobiliti & Pemasangan
Pengangkutan: Reka bentuk modular untuk pembongkaran mudah (bekas).

Masa Perhimpunan: 7–14 hari (bergantung kepada keadaan tapak).

Sistem Trek/Rel: Pilihan untuk pergerakan membujur.

Keadaan Persekitaran & Operasi
Suhu Kendalian: -20 darjah hingga +50 darjah .

Kelembapan: Sehingga 90% tidak-kondensasi.

Tekanan Galas Tanah: Kurang daripada atau sama dengan 150 kPa (memerlukan asas yang disediakan).

Pematuhan & Piawaian
Kod Reka Bentuk: EN 1993, AASHTO, BS atau piawaian khusus-projek.

Piawaian Keselamatan: OSHA/CE diperakui.

Kawalan Kualiti: NDT (UT/MT) untuk kimpalan kritikal.





Pelancar jambatan 450-tan ialah peralatan tugas berat yang digunakan dalam pembinaan, terutamanya untuk melancarkan galang atau segmen dalam projek pembinaan jambatan. Berikut ialah komponen utama yang biasanya terdapat dalam sistem sedemikian:

1. Girder Pelancar Utama (Hidung Pelancaran)
Rasuk struktur utama yang menyokong dan meletakkan segmen jambatan.

Selalunya modular untuk pengangkutan dan pemasangan yang mudah.

2. Sistem Pelancaran Hidraulik
Bicu/penolak hidraulik – Sediakan tujahan untuk menggerakkan pelancar ke hadapan.

Silinder hidraulik – Digunakan untuk mengangkat dan melaraskan segmen.

Stesen pam – Menguasakan sistem hidraulik.

3. Sistem Sokongan & Galas
Sokongan/pier sementara – Pegang pelancar semasa operasi.

Galas gelongsor – Benarkan pergerakan membujur yang lancar.

Kaki boleh laras – Untuk pembetulan ketinggian dan penjajaran.

4. Mengangkat & Mengendalikan Peralatan
Win & angkat – Untuk mengangkat segmen pratuang.

Lampiran kren – Mekanisme mengangkat tambahan.

5. Sistem Panduan & Penjajaran
Panduan sisi – Pastikan kedudukan yang betul.

Alat penjajaran laser/optik – Untuk penempatan ketepatan.

6. Sistem Kawalan
PLC (Pengawal Logik Boleh Diprogram) – Mengautomasikan pergerakan.

Kawalan jauh – Membenarkan pelarasan operator dari jarak yang selamat.

Penderia & sistem maklum balas – Pantau beban, penjajaran dan kestabilan.

7. Kerangka Struktur
Kekuda & galang – Menyediakan ketegaran dan pengagihan beban.

Pin & bolt sambungan – Bahagian modular selamat.

8. Komponen Bantu
Cadik/penstabil – Elakkan tipping semasa operasi.

Laluan pejalan kaki & rel keselamatan – Untuk akses dan keselamatan pekerja.

Counterweights – Imbangkan sistem semasa pelancaran.

9. Unit Bekalan Kuasa
Penjana diesel atau motor elektrik – Menguasai sistem hidraulik dan kawalan.

10. Komponen Pengangkutan & Pendirian
Troli pengangkutan – Alihkan segmen ke dalam kedudukan.

Melancarkan troli - Membantu dalam menolak elemen jambatan ke hadapan.









Pelancar jambatan 450-tan ialah mesin tugas berat-yang digunakan untuk membina jambatan, terutamanya dalam projek infrastruktur berskala besar seperti lebuh raya, kereta api dan sistem transit bandar. Berikut adalah beberapa kelebihan utama menggunakan peralatan tersebut:

1. Kapasiti Beban Tinggi
Boleh mengendalikan segmen jambatan pratuang, galang dan bahan berat (sehingga 450 tan), mengurangkan keperluan untuk berbilang kren atau penyokong.

Sesuai untuk-jambatan panjang dan struktur konkrit/keluli berat.

2. Kecekapan & Kepantasan
Pemasangan pantas dan pelancaran segmen jambatan, mempercepatkan garis masa projek.

Reka bentuk modular membolehkan pelarasan pantas untuk konfigurasi jambatan yang berbeza.

Mengurangkan buruh manual dan mempercepatkan pembinaan berbanding kaedah tradisional.

3. Ketepatan & Keselamatan
Sistem hidraulik{0}} terkawal komputer memastikan peletakan segmen jambatan yang tepat.

Meminimumkan kesilapan manusia dan meningkatkan penjajaran struktur.

Stabil dan selamat semasa operasi, mengurangkan risiko kemalangan.

4. serba boleh
Boleh disesuaikan dengan pelbagai jenis jambatan (galang kotak, rasuk T-, jambatan segmen).

Boleh bekerja di kawasan yang berbeza (bandar, pergunungan, di atas sungai atau lebuh raya).

Sokongan boleh laras dan hidung pelancaran untuk pelbagai geometri jambatan.

5. Kos-Keberkesanan
Mengurangkan pergantungan pada berbilang kren dan struktur sokongan, mengurangkan kos penyewaan peralatan.

Meminimumkan gangguan lalu lintas (berguna untuk projek bandar) dengan membolehkan pembinaan lebih pantas.

Ketahanan jangka panjang-dan kebolehgunaan semula merentas berbilang projek.

6. Mengurangkan Kesan Alam Sekitar
Kurang pada-pencurian konkrit tapak (jika menggunakan segmen pratuang), mengurangkan pencemaran.

Bunyi dan getaran yang lebih rendah berbanding kaedah pemanduan cerucuk{0}}tradisional.

Penggunaan bahan yang cekap meminimumkan pembaziran.

7. Automasi & Kawalan Jauh
Sesetengah model menampilkan pengendalian segmen automatik dan pemantauan jauh.

Meningkatkan keselamatan pekerja dengan mengurangkan pendedahan langsung kepada zon berbahaya.





Peralatan Pelancar Jambatan 450-tan ialah mesin tugas berat-yang digunakan untuk membina-jambatan rentang besar, terutamanya dalam pembinaan jambatan segmen pratuang, pelancaran galang dan pendirian-demi-span. Berikut ialah aplikasi dan ciri utamanya:

Permohonan:
Jambatan Segmental Pratuang

Digunakan untuk melancarkan segmen konkrit pratuang (berat sehingga 450 tan) untuk jejambat, jambatan lebuh raya, dan jambatan kereta api.

Biasa dalam pembinaan julur seimbang atau kaedah span-oleh-kaedah.

Pelancaran Girder (Girder Kotak, I-Girder, U-Girder)

Mengendalikan galang konkrit prategasan berat atau galang keluli untuk jambatan -panjang.

Sesuai untuk melancarkan galang di atas sungai, lembah atau lebuh raya tanpa sokongan perantaraan.

Lebuhraya Bertingkat Bandar & Jambatan Metro

Cekap di kawasan bandar yang sesak di mana kren tradisional tidak boleh beroperasi.

Mendayakan pembinaan pantas dengan gangguan trafik yang minimum.

Jambatan Bumi Pergunungan & Kompleks

Sesuai untuk rupa bumi yang tidak rata, lembah dalam atau jeti tinggi yang kaedah konvensional tidak praktikal.

Boleh bekerja dengan-gantri pelancaran sendiri untuk kecerunan yang curam.

Kereta Api & Jambatan-Kelajuan Tinggi

Digunakan dalam-projek rel berkelajuan tinggi yang memerlukan penjajaran ketepatan segmen jambatan berat.





Pengeluaran Peralatan Pelancar Jambatan 450-tan melibatkan proses pembuatan berbilang peringkat yang kompleks yang memerlukan kejuruteraan ketepatan, fabrikasi berat dan kawalan kualiti yang ketat. Berikut ialah prosedur pengeluaran berstruktur:

1. Reka Bentuk & Kejuruteraan
Reka Bentuk Konseptual: Tentukan kapasiti beban (450 tan), panjang rentang, mobiliti dan mekanisme penggunaan.

Kejuruteraan Terperinci:

Analisis struktur (FEA untuk tegasan, pesongan dan beban dinamik).

Reka bentuk sistem hidraulik/pneumatik (untuk mekanisme pelancaran).

Pemodelan CAD (AutoCAD, SolidWorks, atau serupa).

Pematuhan Kawal Selia: Pastikan pematuhan kepada AASHTO, EN 1993, atau piawaian pembinaan jambatan lain.

2. Perolehan Bahan
Keluli-Kekuatan Tinggi: ASTM A572 Gred 50 atau setara untuk galang utama.

Komponen Hidraulik: Pam, silinder, dan injap kawalan.

Elektronik: Penderia, PLC dan sistem kawalan jauh.

Bahan Habis Kimpalan: AWS-elektrod diperakui untuk sambungan-kekuatan tinggi.

3. Proses Fabrikasi
A. Fabrikasi Struktur
Memotong & Pemesinan:

Plasma/oksi-pemotongan bahan api plat keluli.

Pemesinan CNC untuk bahagian ketepatan (pin, sambungan).

Perhimpunan Girder:

Kimpalan galang kotak atau bahagian kekuda (kimpalan arka terendam untuk plat tebal).

Pelekat pengeras dan diafragma.

Pembuatan Bogie & Casis:

Gandar-berat, roda dan sistem penggantungan.

B. Sistem Mekanikal
Mekanisme Pelancaran:

Pemasangan ram hidraulik, win dan penggelek.

Pemasangan lengan teleskopik untuk pelancaran tambahan.

Sistem Pemacu:

Penyepaduan enjin/pek kuasa (diesel atau elektrik).

Persediaan kotak gear dan penghantaran.

C. Sistem Elektrik & Kawalan
Pemasangan abah-abah pendawaian.

Pengaturcaraan PLC untuk penggunaan automatik.

Penderia pemantauan beban (tolok terikan, penderia tekanan).

4. Kawalan Kualiti & Pengujian
Pemeriksaan NDT:

Ujian ultrasonik (UT) atau radiografi untuk kimpalan kritikal.

Pemeriksaan zarah magnetik (MPI) untuk retakan permukaan.

Ujian Beban:

Ujian beban statik (1.25x beban reka bentuk, iaitu, 562.5 tan).

Ujian dinamik (simulasi kitaran pelancaran jambatan).

Pemeriksaan Fungsian:

Ujian tekanan sistem hidraulik.

Sistem kawalan gagal-selamat.

5. Perhimpunan & Integrasi
Pasang sistem mekanikal pada casis.

Sambungkan talian hidraulik dan kawalan elektrik.

Pemeriksaan penjajaran akhir untuk pelancaran rel/rasuk.

6. Pengecatan & Perlindungan Kakisan
Penyediaan Permukaan: Letupan tembakan (standard SA 2.5).

Salutan:

Primer epoksi + lapisan atas poliuretana.

Salutan kaya-zink untuk-kawasan kakisan tinggi.

7. Ujian Penerimaan Kilang (FAT)
Pemeriksaan pelanggan di bawah keadaan operasi.

Semakan dokumentasi (log kimpalan, laporan ujian).

8. Pengangkutan & Pentauliahan Tapak
Pembongkaran (jika modular) untuk pengangkutan.

Pada-pemasangan semula tapak dan pengesahan berfungsi.

Latihan operator.





Syarikat itu telah memasang platform pengurusan peralatan pintar, dan telah memasang 310 set (set) robot pengendalian dan kimpalan. Selepas rancangan siap, akan terdapat lebih daripada 500 set (set), dan kadar rangkaian peralatan akan mencapai 95%. 32 talian kimpalan telah digunakan, 50 dirancang untuk dipasang, dan kadar automasi keseluruhan barisan produk telah mencapai 85%.
