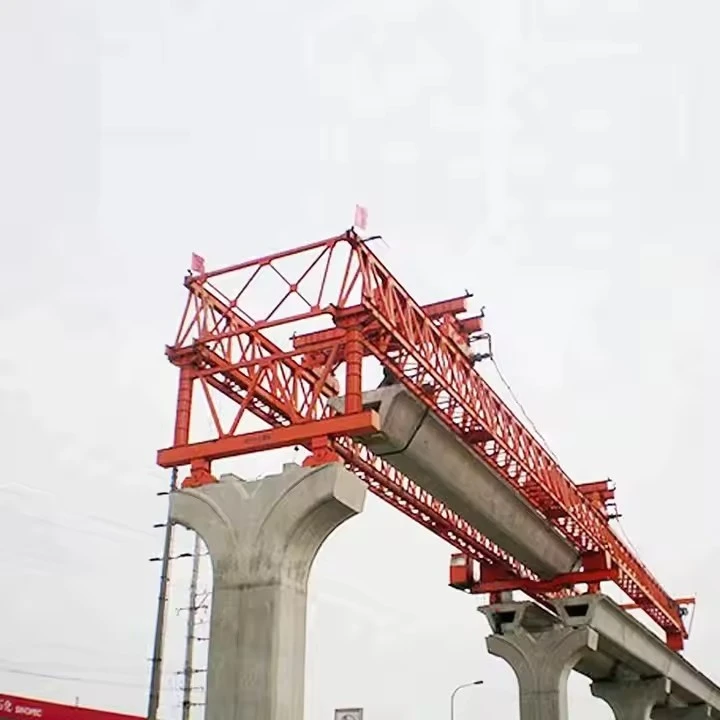

Peralatan Pelancar Jambatan 250Tan

A Peralatan Pelancar Jambatan 250 tanialah mesin tugas berat-yang digunakan untuk memasang segmen atau galang jambatan pratuang dengan cekap.







Ciri Utama Pelancar Jambatan 250 Tan:

Kapasiti Beban Tinggi– Boleh mengangkat dan meletakkan segmen jambatan dengan berat sehingga 250 tan.

Rentang & Jangkauan Boleh Laras– Boleh disesuaikan untuk lebar dan ketinggian jambatan yang berbeza.

Reka Bentuk-Sendiri atau Modular– Sesetengah model digerakkan sendiri-di atas rel atau roda, manakala model yang lain adalah modular dan memerlukan pemasangan di-tapak.

Peletakan Ketepatan– Dilengkapi dengan kawalan hidraulik atau elektronik untuk penjajaran tepat segmen jambatan.

Sistem Keselamatan– Termasuk perlindungan beban lampau, anti-mekanisme goyangan dan brek kecemasan.

Kebolehsuaian– Boleh digunakan untuk pelbagai jenis jambatan (girder, box girder, segmental, dll.).

Operasi Kawalan Jauh– Sesetengah model membenarkan manuver-terkawal jauh untuk keselamatan dan kecekapan yang dipertingkatkan.





1. Spesifikasi Am

Model/Jenis:Pelancar Jambatan 250 tan

Permohonan:Pembinaan jambatan segmen pratuang, pelancaran galang, rentang-demi-pendirian rentang

Kapasiti Pelancaran Maks:250 tan metrik

Kaedah Pelancaran:Berasaskan-sendiri, modular atau gantri{1}}.

Sistem Kawalan:Automatik/PLC-dikawal dengan menimpa manual

---

2. Spesifikasi Struktur

Girder/Bingkai Utama:Keluli{0}}tinggi (Gred S355/S460)

Panjang Span:Boleh laras (cth, 30m–60m biasa)

Lebar:Boleh laras untuk disesuaikan dengan lebar dek jambatan (cth, 10m–20m)

Ketinggian:Boleh laras (cth, 6m–12m)

Sistem Sokongan:Bicu hidraulik, tiang sementara, atau galas gelongsor





A Peralatan Pelancar Jambatan 250 tanialah mesin tugas berat-yang digunakan untuk memasang segmen atau galang jambatan pratuang dengan cekap. Berikut adalah komponen utamanya:

1. Komponen Struktur Utama

Hidung Pelancaran (Ledakan Depan)– Melanjutkan ke hadapan untuk membimbing segmen jambatan semasa penempatan.

Rasuk/Girder Utama– Struktur galas beban utama-yang menyokong segmen jambatan semasa pelancaran.

Menara/Jeti Penyokong– Sokongan sementara atau kekal untuk menstabilkan pelancar semasa operasi.

Bingkai Sokongan Belakang– Menambat pelancar ke bahagian jambatan yang telah siap.

2. Sistem Hidraulik & Mekanikal

Bicu Hidraulik– Sediakan daya angkat dan tolakan untuk menggerakkan segmen jambatan.

Mekanisme Tolak/Tarik– Luncurkan pelancar ke hadapan atau ke belakang di sepanjang penjajaran jambatan.

Win & Kabel– Membantu dalam meletakkan dan menstabilkan segmen.

3. Sistem Pergerakan & Kedudukan

Roda/Trek Kembara– Membenarkan pelancar bergerak di sepanjang dek jambatan atau tanah.

Sokongan Boleh Laras– Dayakan pembetulan ketinggian dan penjajaran untuk peletakan yang tepat.

Slewing Bearing– Membenarkan putaran untuk penjajaran jambatan melengkung (jika berkenaan).

4. Sistem Kawalan & Keselamatan

Sistem Kawalan PLC– Kawalan automatik untuk operasi yang disegerakkan.

Penderia Pemantauan Beban– Pastikan pengagihan berat kekal dalam had yang selamat.

Brek & Kunci Kecemasan– Elakkan pergerakan yang tidak disengajakan semasa operasi.

5. Komponen Bantu

Platform Kerja & Tangga Akses– Menyediakan akses selamat untuk pengendali.

Counterweights– Imbangkan pelancar semasa mengangkat berat.

Pek Kuasa (Hidraulik & Elektrik)– Membekalkan tenaga untuk sistem hidraulik dan elektrik.

6. Ciri Pilihan

Modul Kendiri-(SPM)– Untuk pergerakan bebas tanpa kren luaran.

Sistem Pemandu Adaptif– Untuk geometri jambatan yang kompleks.

Operasi Kawalan Jauh– Meningkatkan keselamatan dalam keadaan berbahaya.

Peralatan ini penting untuk melancarkan-jambatan besar, jejambat dan pembinaan segmen pratuang dengan cekap.









ThePeralatan Pelancar Jambatan 250 tanialah mesin tugas berat-yang direka untuk penempatan jambatan besar yang pantas dan cekap, biasanya digunakan dalam projek ketenteraan, kecemasan dan infrastruktur. Berikut adalah kelebihan utamanya:

1. Pengerahan Pantas

Boleh memasang jambatan dengan cepat dalam beberapa minit, mengurangkan masa henti dalam situasi kritikal (cth, operasi ketenteraan atau bantuan bencana).

Sistem pelancaran automatik atau separa-meminimumkan kerja manual.

2. Kapasiti Beban Tinggi

Menyokong250 tan, membenarkan laluan kenderaan tentera berat (kereta kebal, trak) atau pengangkutan awam.

Memastikan kestabilan dan keselamatan untuk lalu lintas sesak yang berterusan.

3. Mobiliti & Serbaguna

Dipasang pada pembawa mudah alih (beroda atau dijejaki), membolehkan pengangkutan ke lokasi terpencil atau lasak.

Boleh disesuaikan dengan pelbagai jenis jambatan (jambatan Bailey, jambatan modular, dll.).

4. Buruh Manual yang dikurangkan

Sistem hidraulik atau mekanikal mengendalikan komponen berat, mengurangkan keperluan untuk krew besar.

Meminimumkan risiko yang berkaitan dengan pembinaan jambatan manual.

5. Keselamatan yang Dipertingkatkan

Ketepatan-penyerahan terkawal mengurangkan kemalangan semasa pemasangan.

Sistem penstabilan-terbina dalam memastikan penempatan jambatan selamat.

6. Permohonan Ketenteraan & Awam

Tentera:Penempatan jambatan pantas untuk pergerakan tentera dan kenderaan di zon pertempuran.

orang awam:Pembaikan jambatan kecemasan selepas bencana alam (banjir, gempa bumi) atau projek infrastruktur.

7. Kos-Berkesan

Mengurangkan kos jangka panjang-dengan mempercepatkan pembinaan dan meminimumkan buruh.

Peralatan yang boleh diguna semula untuk pelbagai penggunaan.

8. Ketahanan & Kebolehpercayaan

Dibina untuk menahan persekitaran yang keras (cuaca melampau, rupa bumi bergelora).

Reka bentuk penyelenggaraan-rendah untuk kegunaan medan yang berpanjangan.

Kesimpulan

ThePelancar Jambatan 250 tanadalah aset penting untuk kedua-dua kejuruteraan tentera dan awam, menawarkankelajuan, kekuatan dan kecekapandalam operasi penempatan jambatan. Keupayaannya untuk mengendalikan beban yang melampau sambil memastikan pemasangan pantas menjadikannya amat diperlukan dalam senario kritikal.





A Pelancar jambatan 250 tanialah peralatan-bertugas berat yang digunakan dalam pembinaan jambatan, terutamanya untuk melancarkan segmen pratuang, galang atau keseluruhan bentangan jambatan ke tempatnya. Berikut ialah aplikasi, ciri dan pertimbangan utamanya:

Permohonan:

Pelancaran Girder Pratuang– Digunakan untuk mengangkat dan meletakkan konkrit pratuang besar atau galang keluli (sehingga 250 tan) ke atas tiang atau abutmen.

Pembinaan Jambatan Segmental– Menggunakan segmen pratuang dalam julur seimbang atau kaedah span-mengikut-kaedah.

Melancarkan Kekuda & Gerbang– Membantu dalam meletakkan kekuda keluli besar atau bahagian gerbang untuk-jambatan rentang panjang.

Jambatan Rel & Lebuhraya– Biasa digunakan dalam kedua-dua projek jambatan kereta api dan lebuh raya di mana pengangkatan berat diperlukan.

Pelancaran Overhed & Underslung– Boleh dikonfigurasikan untuk melancarkan galang dari atas (gantri atas) atau bawah (hidung pelancaran).





Pengeluaran aPeralatan Pelancar Jambatan (BLE) 250 tanmelibatkan proses kompleks,-berbilang peringkat yang menyepadukan kejuruteraan struktur, sistem mekanikal, hidraulik dan automasi. Di bawah adalah terperinciprosedur pengeluaran langkah-demi-langkah:

---

1. Fasa Reka Bentuk & Kejuruteraan

Analisis Keperluan: Tentukan kapasiti beban (250 tan), panjang rentang, kebolehsuaian rupa bumi dan mobiliti.

Permodelan CAD: Gunakan perisian seperti AutoCAD, SolidWorks atau CATIA untuk reka bentuk 3D.

Analisis FEA: Menjalankan Analisis Elemen Terhingga (ANSYS, ABAQUS) untuk mengesahkan integriti struktur.

Reka Bentuk Sistem Hidraulik & Elektrik: Rancang silinder hidraulik, pam dan sistem kawalan.

---

2. Perolehan Bahan

Keluli Struktur: Keluli gred-tinggi (ASTM A572/A514) untuk rasuk, galang dan kekuda.

Komponen Hidraulik: Pam, silinder, injap (Bosch Rexroth, Parker).

Sistem Elektrik & Kawalan: PLC, penderia dan modul kawalan-jauh.

Mekanisme Trek/Pelancaran: Penggelek tugas berat-atau galas gelongsor.

---

3. Proses Fabrikasi

A. Fabrikasi Girder Utama

Memotong & Membentuk: Plasma/oksi-pemotongan bahan api plat keluli.

Kimpalan: Kimpalan arka tenggelam (SAW) untuk jahitan membujur; kimpalan robotik untuk ketepatan.

Perhimpunan: Bolt dan kimpal bahagian ke dalam galang kotak atau bahagian kekuda.

B. Struktur Sokongan (A-Bingkai/Menara)

Fabrikasi sokongan menegak menggunakan keluli bertetulang.

Pasang mekanisme angkat hidraulik.

C. Melancarkan Sokongan Hidung & Belakang

Bina hidung pelancar (sambungan sementara untuk penempatan jambatan).

Pasang kaki sokongan belakang/penstabil.

---

4. Integrasi Hidraulik & Elektrik

Sistem Hidraulik:

Pasang silinder hidraulik untuk mengangkat dan melancarkan.

Sambungkan pam, hos dan injap kawalan.

Sistem Elektrik:

PLC wayar, penderia dan panel kawalan.

Uji penyegerakan antara sistem hidraulik dan gerakan.

---

5. Kawalan Kualiti & Pengujian

Ujian NDT: Pemeriksaan kimpalan ultrasonik/X-ray.

Ujian Beban: Guna 125% daripada beban reka bentuk (312.5 tan) untuk mengesahkan keselamatan.

Ujian Fungsian: Simulasi pelancaran jambatan dalam keadaan terkawal.

---

6. Pemeriksaan Pemasangan & Pra{1}}Penghantaran

Pasang semua modul (girder, penyokong, hidraulik).

Menjalankan ujian operasi akhir (sambungan/tarik balik, kestabilan).

---

7. Pengangkutan & Pentauliahan Tapak

Buka ke dalam modul yang boleh diangkut (jika perlu).

Pada-pemasangan semula dan pentauliahan.

Latihan operator.





Syarikat itu telah memasang platform pengurusan peralatan pintar, dan telah memasang 310 set (set) robot pengendalian dan kimpalan. Selepas rancangan siap, akan terdapat lebih daripada 500 set (set), dan kadar rangkaian peralatan akan mencapai 95%. 32 talian kimpalan telah digunakan, 50 dirancang untuk dipasang, dan kadar automasi keseluruhan barisan produk telah mencapai 85%.
