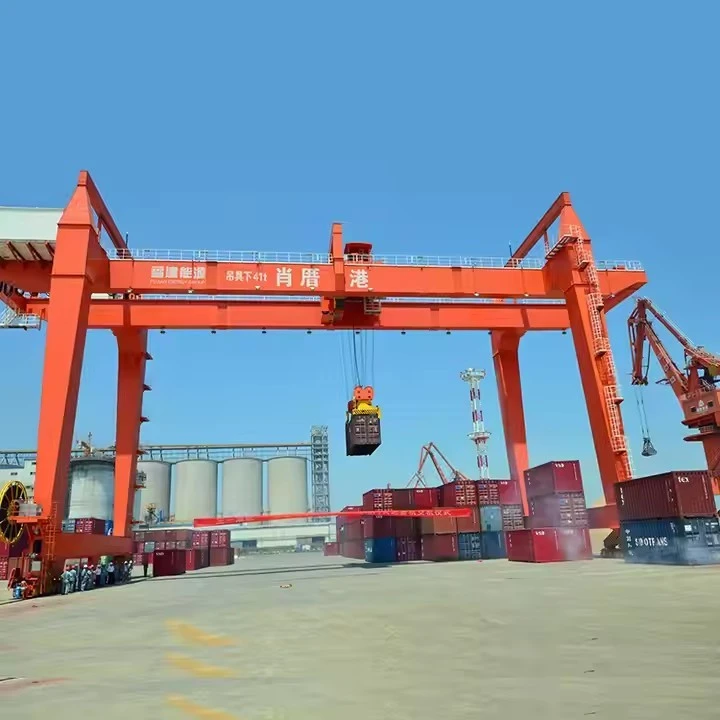

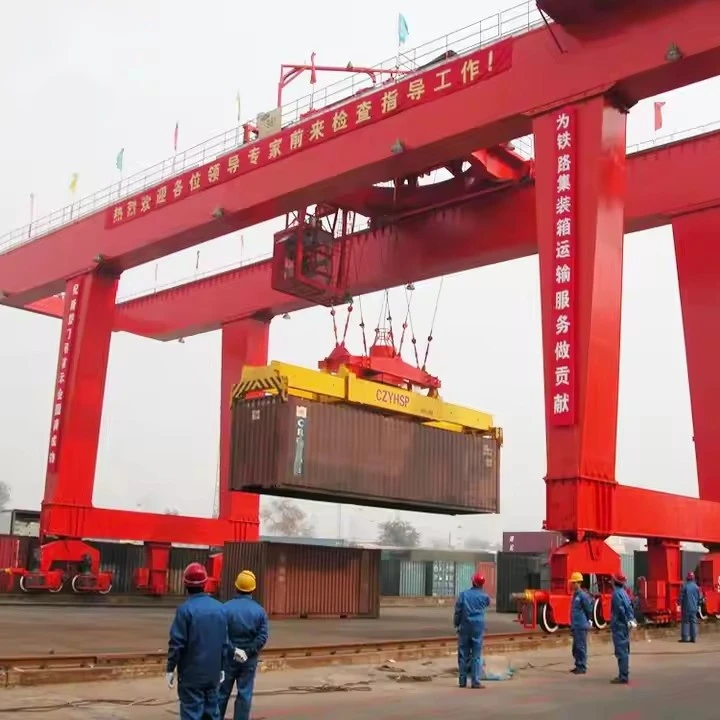

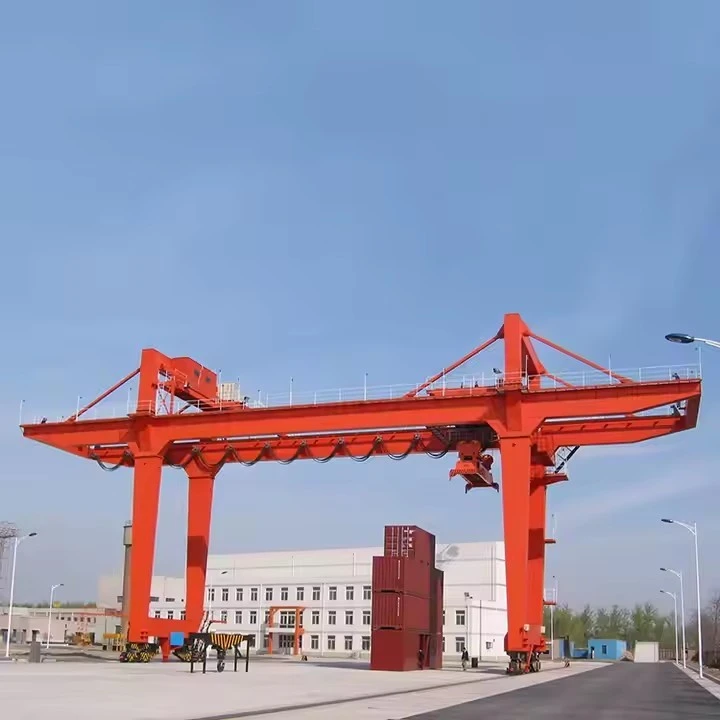

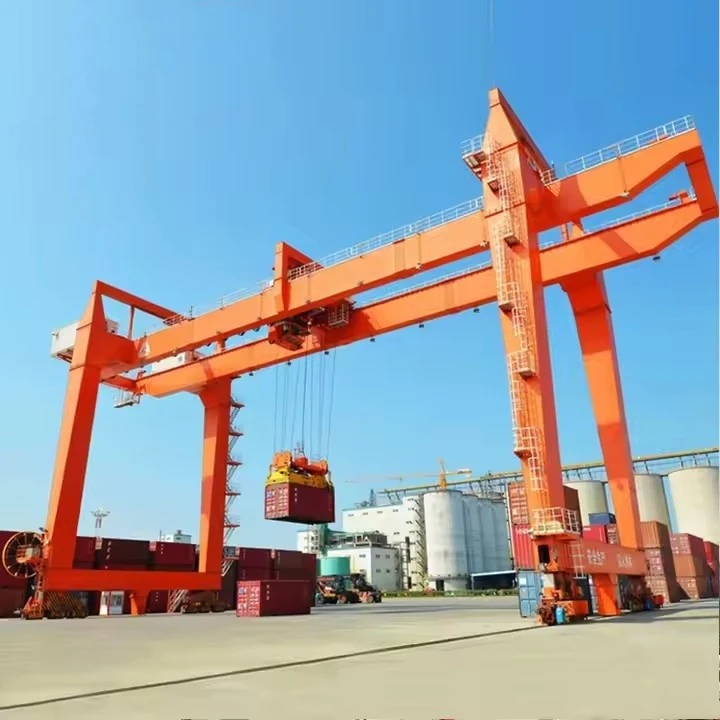

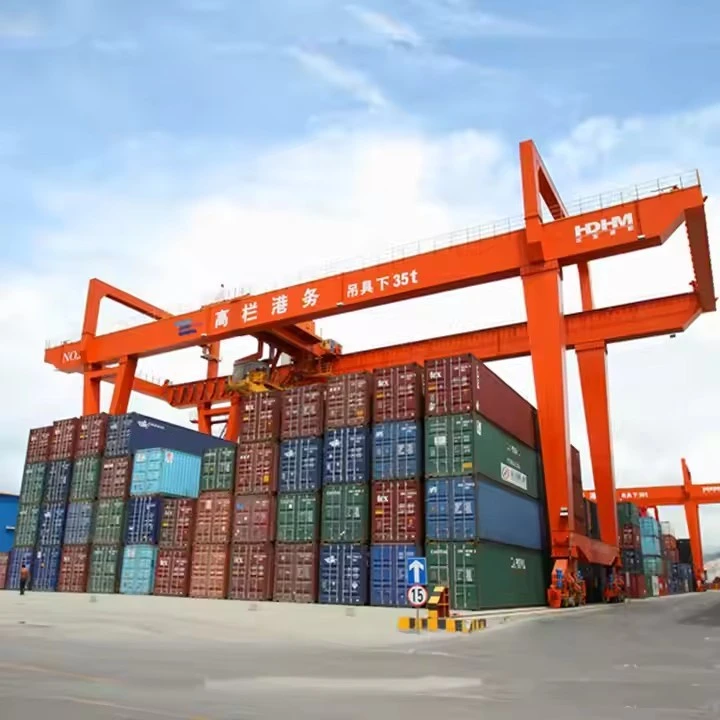

Container Gantry Crane





A Container Gantry Craneadalah kren besar dan tugas berat yang digunakan di pelabuhan, terminal, dan meter intermodal untuk memuat dan memunggah bekas penghantaran dari kapal, trak, dan kereta api. Kren ini penting untuk pengendalian kargo yang cekap dalam perdagangan global.



Ciri -ciri utama:

Kapasiti mengangkat:Berkisar antara 30 hingga 100 tan.

Lebar rentang:Boleh laras untuk meliputi pelbagai lorong (misalnya, 6-12 kontena lebar).

Automasi:Kren moden mungkin separuh atau sepenuhnya automatik untuk kecekapan.

Sumber Kuasa:Elektrik (untuk STS & RMG) atau diesel\/hibrid (untuk RTG).



Kapasiti pemuatan yang diberi nilai: 5 tan, 10 tan, 100 tan, disesuaikan, 16\/3.2 tan, 20\/5 tan, 32\/5 tan, 50\/10 tan

Maks. Tinggi mengangkat: 40m, disesuaikan

Rentang: tuntutan 35m atau pelanggan

Waranti: 1 tahun

Berat (kg): 50000 kg

Komponen Teras: PLC, enjin, galas, kotak gear, motor, kapal tekanan, gear, pam

Cara Kawalan: CAB, Kawalan Jauh Tanpa Wayar atau disesuaikan





Jenis kren gantri kontena:

Kren gantri kapal ke pantai (STS)

Digunakan di terminal pelabuhan untuk memuat\/memunggah bekas dari kapal.

Kapasiti mengangkat tinggi (sehingga 100+ tan).

Boleh merangkumi pelbagai baris bekas di atas kapal.

Keretapi yang dipasang untuk pergerakan di sepanjang dermaga.

Kren gantri (RTG) getah (RTG)

Kren mudah alih yang digunakan dalam meter kontena untuk menyusun dan memindahkan bekas.

Jalankan pada tayar getah (diesel atau berkuasa elektrik).

Biasanya mengendalikan 1- over -5 atau 1- over -6 tumpukan kontena.

Kren Gantry (RMG) yang dipasang dengan kereta api (RMG)

Sama seperti RTGS tetapi berjalan pada rel tetap.

Digunakan dalam meter intermodal dan terminal automatik.

Lebih cekap tenaga daripada RTGs.

Kren pelabuhan mudah alih

Kren serba boleh yang boleh mengendalikan bekas dan kargo lain.

Sering digunakan dalam port yang lebih kecil atau terminal pelbagai guna.



Komponen utama kren gantri kontena



Girder utama:

Menyokong troli dan penyebar. Boleh menjadi girder tunggal atau berganda, dengan reka bentuk dua girder mengendalikan beban yang lebih berat (contohnya, 500 tan).



.



Mekanisme troli & angkat:

Bergerak secara mendatar di sepanjang girder, dilengkapi dengan tali dawai atau rantaian rantaian untuk mengangkat bekas. Sesetengah model mempunyai penyebar automatik dengan pengiktirafan imej untuk ketepatan.





Kaki\/Outriggers:

Menyediakan kestabilan. RTGs Gunakan tayar getah, sementara RMG berjalan di landasan keretapi

.

Penyebar:

Melekat pada bekas melalui kunci twist. Advanced Systems Auto-Adjust untuk bekas 20ft\/40ft\/45ft.



Sistem kawalan:

Termasuk PLC, kawalan jauh, dan ciri keselamatan seperti perlindungan beban.



Sumber kuasa:

Elektrik (biasa untuk STS\/RMGS) atau diesel\/hibrid (untuk RTGs).

Mekanisme perjalanan kren

1. Mekanisme perjalanan kren kren gantri perindustrian bertanggungjawab untuk menggerakkan kren secara mendatar di sepanjang rasuk landasan atau landasannya. Mekanisme ini membolehkan kren mengangkut beban di kawasan yang lebih besar, menjadikannya sangat berguna di gudang, limbungan kapal, dan persekitaran perindustrian yang lain di mana barang -barang berat perlu dipindahkan di sekitar kawasan luas.

2. Di sini terdapat komponen utama dan ciri -ciri mekanisme perjalanan kren:

Komponen mekanisme perjalanan

Unit pemacu (unit daya tarikan): Ini biasanya motor elektrik yang menyediakan kuasa untuk menggerakkan kren. Bilangan unit pemacu boleh berbeza -beza bergantung kepada saiz dan kapasiti kren; Sesetengah kren mungkin mempunyai pelbagai motor untuk setiap sisi untuk mengedarkan beban.

Kotak gear: Kotak gear digunakan untuk mengurangkan kelajuan tinggi motor ke kelajuan yang lebih rendah yang sesuai untuk perjalanan kren. Mereka juga meningkatkan output tork, yang diperlukan untuk menggerakkan kren dan bebannya.

Roda atau penggelek: Roda besar atau penggelek dipasang pada gandar dan didorong oleh motor melalui kotak gear. Roda atau penggelek ini menunggang di sepanjang bahagian atas rasuk landasan atau rel dan penting untuk pergerakan yang stabil.

3. Mekanisme perjalanan adalah salah satu komponen yang paling kritikal dalam kren gantri perindustrian, kerana ia menentukan mobiliti kren dan pelbagai operasi. Penyelenggaraan yang betul dan pemeriksaan tetap adalah penting untuk memastikan mekanisme perjalanan beroperasi dengan lancar dan selamat. Sebarang isu dengan mekanisme ini boleh memberi kesan yang signifikan kepada prestasi dan keselamatan Crane, menjadikannya penting untuk menangani sebarang masalah dengan segera.



Mekanisme perjalanan troli

1. Mekanisme perjalanan troli kren gantri perindustrian bertanggungjawab untuk menggerakkan mekanisme angkat atau mengangkat secara mendatar di sepanjang rasuk utama kren atau gantri. Ini membolehkan kren meletakkan beban dengan tepat dalam arah melintang.

2. Mekanisme perjalanan troli terdiri daripada beberapa komponen utama:

Komponen mekanisme perjalanan troli

Unit pemacu: Biasanya motor elektrik, unit pemacu menyediakan kuasa untuk menggerakkan troli. Saiz dan kapasiti motor bergantung kepada kapasiti mengangkat kren dan kelajuan troli yang diperlukan.

Gearbox: Kotak gear mengurangkan kelajuan tinggi output motor ke kelajuan yang lebih rendah yang sesuai untuk perjalanan troli. Ia juga meningkatkan tork, yang diperlukan untuk menggerakkan mekanisme angkat dan sebarang beban yang dilampirkan.

Roda atau penggelek: Troli menunggang roda atau penggelek yang dipasang pada gandar. Roda atau penggelek ini bergerak di sepanjang bebibir atau trek di rasuk utama, yang membolehkan troli bergerak ke belakang dan sebagainya.

Sistem Brek: Sistem brek disepadukan ke dalam troli untuk mengawal pergerakannya dan memegangnya dalam kedudukan apabila diperlukan. Ini boleh menjadi brek mekanikal, brek elektromekanik, atau sistem brek dinamik.

3. Mekanisme perjalanan troli adalah penting untuk kedudukan tepat beban dalam arah melintang. Ia membolehkan kren meletakkan beban dengan tepat pada titik yang berbeza di sepanjang panjang gantri. Penyelenggaraan yang betul dan pemeriksaan tetap adalah penting untuk memastikan mekanisme troli beroperasi dengan lancar dan selamat. Sebarang isu dengan mekanisme ini boleh memberi kesan yang signifikan kepada kecekapan dan keselamatan operasi Crane, menjadikannya penting untuk menangani sebarang masalah dengan segera.



6. Roda Crane

1. Roda kren kren gantri perindustrian adalah komponen kritikal yang membolehkan kren bergerak di sepanjang rasuk landasan atau rel. Roda ini direka untuk menyokong berat kren, bebannya, dan sebarang daya dinamik tambahan yang dihasilkan semasa operasi.

2. Di sini terdapat ciri -ciri utama dan fungsi roda kren:

Ciri -ciri roda kren

Bahan: Roda kren biasanya diperbuat daripada bahan kekuatan tinggi seperti keluli atau besi tuang untuk memastikan mereka dapat menahan beban berat dan tekanan yang terlibat dalam mengangkat operasi.

Saiz dan Konfigurasi: Saiz roda berbeza -beza bergantung kepada kapasiti dan reka bentuk kren. Mereka boleh menjadi lebih besar untuk kren yang lebih berat untuk mengedarkan beban lebih merata. Bilangan roda setiap gandar dan bilangan gandar setiap kren juga boleh berbeza -beza berdasarkan keperluan reka bentuk.

3. Roda Crane memainkan peranan penting dalam mobiliti dan kestabilan kren gantri perindustrian. Mereka bertanggungjawab untuk memindahkan berat kren dan bebannya ke rasuk landasan atau rel sambil membenarkan perjalanan yang lancar. Ketahanan dan kecekapan pergerakan kren sebahagian besarnya bergantung kepada kualiti dan keadaan roda ini.

4. Penyelenggaraan roda kren, termasuk pemeriksaan biasa dan penggantian komponen yang dipakai tepat pada masanya, adalah penting untuk operasi kren yang selamat dan boleh dipercayai. Mengabaikan penyelenggaraan roda boleh menyebabkan peningkatan downtime, mengurangkan kecekapan, dan bahaya keselamatan yang berpotensi.



7. cangkuk kran

Untuk kren yang dilengkapi dengan cangkuk, jenis biasa termasuk:

Cangkuk keluli palsu (SWL 1 - 100+ tan)

Digunakan dalam aplikasi tugas berat (contohnya, limbungan kapal).

Mematuhi piawaian FEM\/ISO untuk keselamatan beban.

Blok cangkuk berputar

Membolehkan putaran 360 darjah untuk kedudukan yang tepat.

Sering dipasangkan dengan sistem anti-sway.

Cangkuk selak keselamatan

Menghalang detasmen beban yang tidak disengajakan.

Mandatori di bawah peraturan OSHA\/ASME B30.10.

Peranti keselamatan untuk cangkuk dalam kren gantri

Limit Loaders: Potong kuasa jika dibebankan.

SWITCH HIDUP HOCE: Menghalang lebih banyak.

Pakai sensor: Mengesan retak atau ubah bentuk di cangkuk.

Pad anti-slip: Untuk mencengkam beban yang tidak teratur.

Mengapa penyebar lebih disukai daripada cangkuk dalam pengendalian kontena

Kelajuan: Penyebar automatik mengendalikan bekas dalam beberapa saat berbanding lampiran cangkuk manual.

Keselamatan: Menghapuskan kesilapan manusia dalam mengamankan beban.

Keserasian: Direka untuk piawaian kontena ISO.

Kesimpulan

Walaupun penyebar menguasai pengendalian kontena, cangkuk tetap penting untuk kargo yang tidak disusun dalam kren gantri pelbagai guna. Sistem moden mengintegrasikan kedua -duanya, dengan protokol keselamatan yang ketat untuk operasi cangkuk.



Motor

Motor kren gantri perindustrian adalah komponen kritikal yang menyediakan kuasa yang diperlukan untuk mengangkat dan bergerak beban. Motor dalam kren gantri biasanya elektrik dan boleh dikategorikan kepada dua jenis utama berdasarkan fungsi mereka: motor angkat dan motor perjalanan (atau melintasi).

Motor angkat bertanggungjawab untuk mengangkat dan menurunkan cangkuk atau merebut yang terlibat dengan beban. Fungsi utama motor ini adalah untuk mengawal pergerakan menegak mekanisme pemuatan kren.

Crane Motors adalah kuasa gantri perindustrian, menyediakan tenaga yang diperlukan untuk kedua -dua operasi mengangkat dan bergerak. Prestasi, kebolehpercayaan, dan keselamatan kren sangat bergantung kepada kecekapan dan ketahanan motor. Pemilihan, penyelenggaraan, dan pemeriksaan yang betul mengenai motor ini adalah penting untuk memastikan kren beroperasi dengan lancar dan selamat. Sebarang masalah dengan motor boleh menyebabkan ketidakcekapan operasi, peningkatan downtime, dan risiko keselamatan yang berpotensi, membuat perhatian segera kepada masalah motor yang penting.

.

Sistem Penggera Bunyi dan Light Switch

1. Kren gantri perindustrian dilengkapi dengan sistem penggera bunyi dan cahaya dan batas suis untuk meningkatkan kecekapan keselamatan dan operasi. Komponen ini memainkan peranan penting dalam mencegah kemalangan dan memastikan kren beroperasi dalam parameter yang ditetapkan.

2. Sistem Penggera Lampu dan Cahaya

Sistem penggera bunyi dan cahaya direka untuk memberi amaran kepada kakitangan di sekitar kren mengenai status operasinya. Sistem ini amat penting dalam persekitaran di mana kren beroperasi berdekatan dengan pekerja atau di mana penglihatan terhad.

3.Milat suis

Had Suis adalah peranti elektronik yang berfungsi sebagai ciri keselamatan kritikal pada kren gantri perindustrian. Mereka mengesan kedudukan kren atau komponennya dan memotong kuasa apabila kren mencapai had operasinya, menghalang kemalangan dan kerosakan yang berpotensi.

4. Sistem penggera bunyi dan cahaya dan suis had adalah penting untuk operasi selamat kren gantri industri. Sistem penggera memastikan kakitangan menyedari pergerakan dan status operasi kren, mengurangkan risiko perlanggaran atau bahaya lain. Limit suis, sebaliknya, mengautomasikan keselamatan dengan secara fizikal menghalang kren daripada beroperasi di luar had reka bentuknya. Bersama -sama, sistem ini menyumbang kepada tempat kerja yang lebih selamat dan melindungi peralatan kren dan kakitangan yang bekerja di sekelilingnya. Penyelenggaraan yang betul dan ujian tetap sistem ini adalah penting untuk memastikan ia berfungsi dengan baik dan berkesan.

10. Peranti keselamatan

1. Pemantauan beban & perlindungan beban

Penunjuk Momen Beban (LMI): Memantau beban kren dalam masa nyata dan menghalang beban dengan memotong operasi jika had melebihi 5.

Sistem Anti-Two-Block: Menghalang Hoist dari mengangkat melampaui batas yang selamat, mengelakkan perlanggaran antara penyebar dan troli 10.

2. Sistem Kawalan Anti-Perlanggaran & Sway

Laser\/radar anti-perlanggaran: Mengesan halangan (contohnya, kren lain, trak) dan secara automatik menghentikan pergerakan untuk mencegah kemalangan 16.

Kawalan Beban Aktif (ALC): Menghapuskan Sway Container semasa pergerakan, meningkatkan ketepatan dan keselamatan 10.

3. Perhentian Kecemasan & Kuasa gagal-selamat

Butang E-Stop: Dipasang di kabin pengendali dan kawalan jauh untuk penutupan segera dalam kecemasan 9.

Kuasa sandaran (UPS): Memastikan penurunan beban yang selamat semasa kegagalan kuasa 5.

4. Keselamatan Pengendalian Kontena Automatik

Sensor kunci twist: Sahkan mengunci bekas yang betul sebelum mengangkat 1.

Sistem penglihatan AI: Gunakan pengiktirafan watak optik (OCR) untuk mengesan bekas yang tidak disengajakan atau kunci yang rosak 4.

5. Perlindungan Struktur & Alam Sekitar

Wind Speed Alarms: Automatically halt operations if wind exceeds safe limits (e.g., >20 m/s) 1.

Anemometer & Sensor Tilt: Memantau kestabilan kren, terutamanya dalam operasi kapal ke pantai (STS) 16.



11. Mod Kontrol

(1. Kawalan Manual (Kabin Operator)

Bagaimana ia berfungsi: Pengendali duduk di dalam kabin yang dipasang di atas kren, mengawal pergerakan melalui joysticks, butang, dan panel skrin sentuh.

Terbaik untuk:

STS (kapal ke pantai) kren di pelabuhan yang sibuk.

Kren RTG yang lebih tua (Gantry-Tanggal Gantri) tanpa automasi.

Kelebihan:

Penglihatan langsung operasi.

Sesuai untuk lif kompleks (contohnya, susunan kontena yang tidak sekata).

Kekurangan:

Memerlukan pengendali mahir.

Keletihan dapat mengurangkan kecekapan dalam peralihan panjang.

(2. Kawalan jauh (wayarles\/berwayar)

Bagaimana Ia Berfungsi: Operator menggunakan kawalan jauh pegang tangan (radio atau berwayar) untuk menggerakkan kren dari tanah.

Terbaik untuk:

Kren RTG dalam meter kontena.

Kren RMG yang lebih kecil (Gantry yang dipasang di kereta api).

Kelebihan:

Pengendali boleh bergerak dengan bebas untuk penglihatan yang lebih baik.

Lebih selamat daripada operasi kabin dalam cuaca keras.

Kekurangan:

Julat terhad (biasanya 100-200m).

Masih memerlukan campur tangan manusia.

(3. Kawalan separuh automatik (PLC + Sensor)

Bagaimana ia berfungsi:

Kren mengikuti laluan pra-diprogramkan (contohnya, menyusun bekas di halaman).

Menggunakan pengimbas laser, pengekod, dan sistem anti-sway untuk ketepatan.

Pengendali memantau dari bilik kawalan dan campur tangan jika diperlukan.

Terbaik untuk:

Kren RTG & RMG moden dalam terminal automatik.

Pelabuhan beralih ke automasi penuh.

Kelebihan:

Mengurangkan kesilapan manusia.

Meningkatkan produktiviti (pergerakan yang konsisten).

Kekurangan:

Kos persediaan awal yang tinggi.

Memerlukan penyelenggaraan sensor dan perisian.

(4. Kawalan automatik sepenuhnya (AI + OCR + Operasi Autonomi)

Bagaimana ia berfungsi:

AI-didorong dengan pengiktirafan aksara optik (OCR) untuk membaca nombor kontena.

Posisi Troli & Penyebar Automatik Menggunakan GPS dan LIDAR.

Tiada campur tangan manusia (dikawal oleh sistem operasi terminal, TOS).

Terbaik untuk:

Pelabuhan automatik sepenuhnya (contohnya, Rotterdam, Shanghai Yangshan).

Terminal volum tinggi yang memerlukan operasi 24\/7.

Kelebihan:

Kos buruh sifar untuk operasi kren.

Kecekapan tertinggi (sehingga 40+ bergerak sejam).

Kekurangan:

Kos pelaburan yang sangat tinggi.

Memerlukan rangkaian data 5G\/masa nyata untuk kebolehpercayaan.



12.Sketch









Kelebihan kren gantri kontena

Kren gantri kontena adalah penting dalam logistik moden dan operasi pelabuhan kerana kecekapan tinggi, fleksibiliti, dan keupayaan automasi mereka. Kelebihan utama termasuk:



1. Kecekapan & produktiviti tinggi

Pemuatan cepat\/memunggah: Kren kapal-ke-pantai (STS) boleh mengendalikan 20-30+ bekas sejam, mengurangkan masa pemulihan kapal.

Operasi automatik: Kren RMG dan RTG moden menggunakan AI dan sensor untuk menyusun kontena yang tepat, meminimumkan kesilapan manusia.

Liputan span yang luas: boleh menyusun bekas 6-10 baris lebar (RTGs) atau span lebar kapal (kren STS).



2. Fleksibiliti dalam mengendalikan

Penyebar laras: Boleh mengangkat bekas 20ft, 40ft, 45ft, dan juga Twin 20ft dengan kunci twist auto-locking.

Penggunaan pelbagai guna: Sesetengah kren gantri mengendalikan kargo berat, bahan pukal, dan komponen turbin angin (sehingga 500+ tan).



3. Mengurangkan kos buruh & operasi

Stacking yards automatik (ASCs) mengurangkan keperluan untuk buruh manual.

RMG berkuasa elektrik kos bahan api yang lebih rendah berbanding dengan RTG diesel.



4. Pengoptimuman ruang

Stacking menegak (1- over -5 atau 1- over -7 konfigurasi) memaksimumkan penyimpanan dalam port yang sesak.

Reka bentuk kereta api yang dipasang (RMGs) membolehkan pergerakan yang tepat dalam ruang yang ketat.



5. Keselamatan & Kebolehpercayaan

Teknologi anti-sway menghalang kemalangan semasa angin kencang.

Perlindungan beban & sistem mengelakkan perlanggaran meningkatkan keselamatan.





Aplikasi kren gantri kontena



1. Terminal pelabuhan (kapal ke pantai-kren STS)

Memuatkan\/Memunggah Kapal Mega-Container (misalnya, kelas Maersk Triple-E).

Pemindahan intermodal antara kapal, trak, dan kereta api.



2. Kekejaman Kontena & Depot (RTG & RMG Cranes)

Menyusun dan mengambil bekas dalam meter penyimpanan.

Terminal automatik (contohnya, Rotterdam, Shanghai) menggunakan RMG tanpa pemandu.



3. Keretapi & Terminal Intermodal Darat

Memindahkan bekas dari kereta api ke trak.

Operasi silang di hab logistik.



4. Industri & Pembinaan Berat

Pembuatan kapal: Mengendalikan bahagian keluli besar.

Tenaga Angin: Memasang bilah turbin (menggunakan kren gantri berat).

Pembinaan Prefabricated: Menggerakkan modul konkrit besar.



5. Aplikasi khusus

Bantuan Tentera & Bencana: Pengendalian Container Rapid di Pelabuhan Sementara.

Logistik Luar Pesisir: Pergerakan kontena menyokong pelantar minyak.



Kren gantri kontena sangat diperlukan dalam perdagangan global, menawarkan kelajuan, automasi, dan kecekapan ruang. Aplikasi mereka merangkumi pelabuhan, lapangan kereta api, pembinaan, dan industri berat, menjadikan mereka tulang belakang logistik moden.





1. Reka bentuk dan kejuruteraan

Kejuruteraan terperinci: Membangunkan lukisan dan spesifikasi kejuruteraan terperinci, termasuk rasuk utama, angkat, troli, kereta akhir, dan komponen lain.

Simulasi dan pemodelan: Gunakan reka bentuk bantuan komputer (CAD) dan alat simulasi untuk memodelkan prestasi kren dan mengoptimumkan reka bentuknya.

2. Pemilihan Bahan

Spesifikasi Bahan: Pilih bahan berkualiti tinggi yang memenuhi keperluan untuk kekuatan, ketahanan, dan rintangan haba. Bahan biasa termasuk keluli berkekuatan tinggi, aloi, dan lapisan khusus.

Perolehan: Bahan sumber dari pembekal yang diluluskan, memastikan mereka memenuhi piawaian kualiti dan pensijilan yang diperlukan.

3. Fabrikasi Komponen

Memotong dan membentuk: Potong dan bentuk bahan mentah ke dalam komponen yang diperlukan, seperti rasuk, lajur, dan kurungan. Ini mungkin melibatkan proses seperti pemotongan plasma, pemotongan laser, dan pemesinan. Perhimpunan dan pemasangan: Komponen kimpalan bersama -sama untuk membentuk unsur -unsur struktur kren. Ini termasuk kimpalan rasuk utama, kereta akhir, dan bahagian beban yang lain.

4. Perhimpunan

Sub-Assembly: Kumpulkan komponen individu, seperti sistem angkat, troli, dan kereta akhir, ke dalam sub-perhimpunan. Ini melibatkan bahagian-bahagian yang sesuai bersama-sama dan memastikan penjajaran yang betul. Perhimpunan yang betul: Menggabungkan sub-assemblies untuk membina struktur kren lengkap. Ini termasuk pemasangan angkat dan troli pada rasuk utama, melampirkan kereta akhir, dan memasang sistem kawalan.

5. Integrasi Sistem

Sistem elektrik: Pasang komponen elektrik, termasuk motor, panel kawalan, pendawaian, dan sensor. Pastikan sistem elektrik kren disepadukan dan diuji dengan betul.

Sistem Kawalan: Melaksanakan dan mengkonfigurasi sistem kawalan, seperti pengawal logik yang boleh diprogramkan (PLCs), kawalan jauh, dan peranti keselamatan. Sahkan bahawa sistem kawalan berfungsi dengan betul dan ditentukur.

6. Jaminan Ujian dan Kualiti

Ujian pra-operasi: Mengendalikan ujian pra-operasi untuk memeriksa fungsi kren, termasuk ujian beban, ujian operasi mekanisme pengangkatan dan perjalanan, dan pemeriksaan sistem kawalan.

Ujian Keselamatan: Sahkan bahawa ciri -ciri keselamatan, seperti suis had, penggera, dan perhentian kecemasan, berfungsi dengan betul dan memenuhi piawaian keselamatan.

Pemeriksaan: Melaksanakan pemeriksaan terperinci mengenai struktur dan komponen kren untuk memastikan pematuhan spesifikasi reka bentuk dan piawaian kualiti.

7. Pelarasan akhir dan penentukuran

Penalaan halus: Buat sebarang pelarasan yang diperlukan untuk mengoptimumkan prestasi kren dan memastikan operasi yang lancar. Ini mungkin termasuk sensor menentukur, menyesuaikan kawalan, dan penalaan sistem pengangkatan.

Dokumentasi: Sediakan dan semak dokumentasi, termasuk manual operasi, panduan penyelenggaraan, dan arahan keselamatan.

8. Penghantaran dan Pemasangan

Pengangkutan: Susun pengangkutan kren ke tapak pemasangan, memastikan ia dikendalikan dan dihantar dengan selamat untuk mengelakkan kerosakan.

Pemasangan: Mengawasi pemasangan kren di kemudahan pelanggan, termasuk pemasangan, penjajaran, dan sambungan ke sumber kuasa dan sistem kawalan.

Latihan: Menyediakan latihan untuk pengendali dan kakitangan penyelenggaraan untuk memastikan mereka sudah biasa dengan prosedur operasi dan keselamatan kren.

9. Pentauliahan dan Penyerahan

Pentauliahan: Mengendalikan ujian pentauliahan akhir untuk mengesahkan bahawa kren beroperasi dengan betul di bawah keadaan dunia nyata dan memenuhi spesifikasi prestasi.

Penyerahan: Secara rasmi menyerahkan kren kepada pelanggan, menyediakan semua dokumentasi yang diperlukan, termasuk sijil pematuhan, maklumat jaminan, dan jadual penyelenggaraan.







Pemeriksaan Bahan

Pemeriksaan Kualiti: Pemeriksaan kualiti yang ketat dijalankan ke atas bahan mentah yang dibeli untuk memastikan mereka memenuhi keperluan reka bentuk dan piawaian kebangsaan.

Penyimpanan Bahan: Bahan yang berkelayakan disimpan mengikut klasifikasi untuk mengelakkan kakisan atau kerosakan.

Memotong dan membentuk

Pemotongan keluli: Gunakan pemotongan plasma, pemotongan laser atau pemotongan api dan teknologi lain untuk memotong keluli mengikut saiz lukisan reka bentuk.

Pembentukan Pemprosesan: Bentuk plat keluli melalui lenturan, rolling, kimpalan dan proses lain untuk mengeluarkan rasuk utama, rasuk akhir dan bahagian struktur lain.

Kimpalan

Kimpalan Komponen: Bahagian keluli yang dipotong dan terbentuk dikimpal ke dalam struktur utama seperti rasuk utama, rasuk akhir dan troli. Proses kimpalan perlu dikawal ketat untuk memastikan kekuatan struktur dan kualiti kimpalan.

Pemeriksaan kimpalan: Gunakan teknologi ujian yang tidak merosakkan (seperti ujian ultrasonik, ujian radiografi) untuk memeriksa kimpalan untuk memastikan tiada keretakan atau kecacatan lain.

Pemesinan

Pemesinan Precision: Pemesinan ketepatan dilakukan pada komponen utama kren, seperti set roda, tempat duduk, kendi, dan lain -lain, untuk memastikan ketepatan dimensi dan kualiti permukaannya.

Pemasangan seluruh mesin

Perhimpunan Agung: Berdasarkan pra-pemasangan, perhimpunan keseluruhan kren dijalankan, termasuk pemasangan akhir rasuk utama, rasuk akhir, mekanisme mengangkat, mekanisme berjalan, dll.

Pentauliahan dan ujian

Di bawah keadaan dinamik, prestasi operasi kren diuji, termasuk ujian mengangkat, berjalan, stereng dan fungsi lain. Saiz keseluruhan kren jambatan yang dipasang diperiksa untuk memastikan semua dimensi memenuhi keperluan reka bentuk.

Rawatan penyemburan dan anti-karat

Rawatan Permukaan Penghapusan karat: Penyingkiran karat di permukaan kren, kaedah biasa termasuk sandblasting, acar, dan lain-lain. Penyemburan primer: Sembur primer anti-karat pada permukaan yang dirawat untuk mencegah pengoksidaan logam dan kakisan. Topcoat Spraying Color Spraying: Sembur Topcoat Menurut keperluan pelanggan atau piawaian industri untuk memberi kren kesan pelindung dan hiasan. Menandatangani: Selepas menyembur, tandakan maklumat pengenalan kren mengikut spesifikasi, seperti model, beban yang diberi nilai, dll.

Kilang dan pemasangan

Pembungkusan dan pengangkutan

Perlindungan Pembungkusan: Melindungi pakej komponen utama kren untuk mengelakkan kerosakan semasa pengangkutan. Pengaturan Pengangkutan: Mengikut saiz peralatan dan keadaan pengangkutan, pilih kaedah pengangkutan yang sesuai untuk mengangkut kren ke tapak pelanggan.

Penerimaan dan penghantaran

Penerimaan pelanggan

Penerimaan di tapak: Pelanggan menjalankan penerimaan di tapak kren mengikut keperluan kontrak dan spesifikasi teknikal untuk memeriksa prestasi dan kualiti peralatan.

Pembetulan Masalah: Jika ada masalah yang dijumpai, pengilang perlu membetulkannya dalam masa yang singkat untuk memastikan peralatan memenuhi keperluan pelanggan sepenuhnya. Latihan Operasi Penghantaran dan Penggunaan: Pengilang biasanya melatih pengendali pelanggan untuk memastikan mereka dapat mengendalikan kren dengan betul dan selamat.

Cool tags: Container Gantry Crane, China Container Gantry Crane Manufacturers, Pembekal, Kilang
