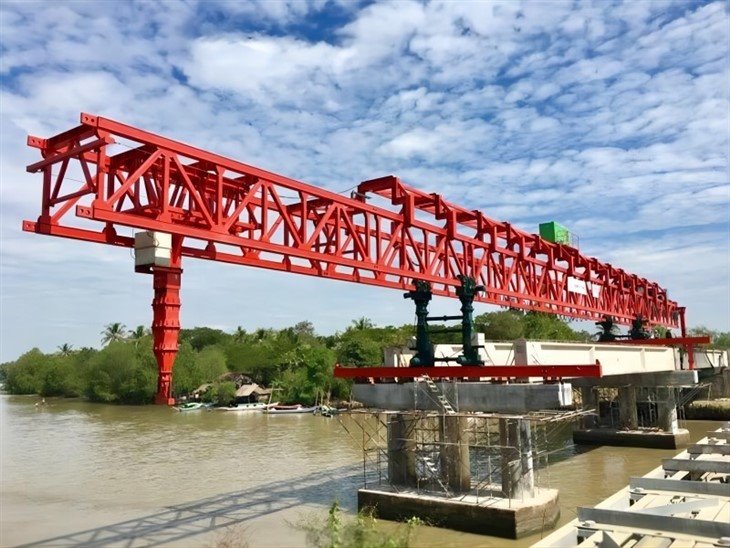

Pelancar Jambatan Girder

Pelancar galang jambatan direka untuk menjadikan proses pembinaan lebih selamat, lebih cepat dan lebih cekap daripada kaedah pembinaan jambatan tradisional. Ia direka untuk mengendalikan rasuk dengan saiz dan berat yang berbeza, dan reka bentuk modularnya membolehkan pengangkutan dan pemasangan mudah di tapak pembinaan.

Pelancar rasuk dilengkapi dengan sistem hidraulik yang membantu mengangkat dan menurunkan galang ke tempatnya. Ia juga dilengkapi dengan peranti khas yang membolehkan penempatan galang berterusan, yang membantu mengurangkan masa yang diperlukan untuk menyelesaikan proses pembinaan.

Salah satu kelebihan utama pelancar galang jambatan ialah keupayaannya untuk bekerja di ruang yang sempit. Ia boleh bergerak sepanjang jambatan, walaupun lebarnya terhad. Ini bermakna jambatan sempit pun boleh dibina menggunakan peralatan ini.

Satu lagi kelebihan pelancar pancaran adalah keupayaannya untuk berfungsi dalam keadaan cuaca buruk. Ia boleh beroperasi dengan selamat dan cekap dalam hujan, panas dan suhu sejuk, yang membolehkan projek pembinaan disiapkan tepat pada masanya, walaupun menghadapi sebarang cabaran cuaca.

Secara keseluruhannya, pelancar galang jambatan adalah alat yang berharga untuk projek pembinaan jambatan. Ia menjimatkan masa, meningkatkan keselamatan, dan meningkatkan kecekapan proses pembinaan. Ia merupakan pelaburan yang berharga bagi sesiapa yang terlibat dalam pembinaan jambatan, dan ia akan terus menjadi aspek penting dalam pembinaan jambatan untuk tahun-tahun akan datang.

1. Kapasiti mengangkat: 160 tan (tidak termasuk berat penyebar)

2. Berat sendiri mesin mendirikan jambatan: 118 tan (berat maksimum sekeping: 7t)

3. Rintangan angin

Keadaan berjalan tanpa beban: 8 tingkat

Keadaan berlabuh tanpa beban: 12 gred

Keadaan mengangkat dengan beban penuh: Tahap 7

4. Kelajuan mengangkat: beban penuh: 0~1.0/min

Tiada beban: 0~1.5 m/min

5. Kelajuan Luffing: 0~0.6 m/min (dengan beban luffing)

6. Julat kerja: Rmin=7m Rmaks=12m

7. Mod berjalan seluruh mesin: jenis berjalan (silinder minyak ditolak ke atas, dan tiada beban semasa proses berjalan)

8. Kelajuan perjalanan seluruh mesin: Keseluruhan pergerakan adalah 15m, termasuk pembongkaran berlabuh, membalikkan trek, dan kedudukan, keseluruhan proses mengambil masa tidak lebih daripada 2 jam.

9. Keupayaan mendaki tanpa beban seluruh mesin: ±3.5 darjah

10. Ketinggian angkat: 65m di bawah dek jambatan, 1m di atas jambatan

11. Jarak berlabuh depan dan belakang: 18m (16m, 19.5m)

12. Jarak antara titik sokongan kiri dan kanan semasa kerja: di luar 10.5m, dalam 5.7m

Jarak antara mata sokongan depan dan belakang: 16.85m

13. Sudut pesongan mengangkat: arah jambatan mendatar 1.5 darjah, arah jambatan membujur 3.5 darjah

14. Prestasi meratakan penyebar: Dengan fungsi meratakan menegak dan mendatar

15. Kapasiti terpasang keseluruhan mesin: 110Kw

16. Stability factor of the whole machine:  meets the requirements of GB3811-83 ( various working conditions∑M>0 )

17. Ciri dan kelebihan produk: Pendirian rasuk dua hala dan dua hala, berjalan selangkah demi selangkah, jarak silang pengimbang, cadik depan dan belakang dilengkapi dengan sistem hidraulik, pencabut boleh dilaraskan dengan 0. 8-1 meter, rasuk utama boleh dilaraskan dan 45-rasuk condong darjah boleh didirikan, dsb.

Pelancar galang jambatan adalah salah satu mesin terpenting yang digunakan dalam pembinaan jambatan. Ia digunakan untuk melancarkan galang jambatan, iaitu rasuk besar yang menyokong berat jambatan, dari satu hujung ke hujung yang lain. Mesin ini terdiri daripada komponen yang berbeza, yang bekerjasama untuk menyelesaikan tugas melancarkan galang dengan selamat dan cekap. Dalam artikel ini, kami akan meneroka pelbagai komponen pelancar galang jambatan dan kepentingannya.

Pertama, komponen utama pelancar galang jambatan ialah kekuda pelancar. Ini adalah rangka kerja yang panjang dan kukuh yang menyediakan sokongan untuk galang semasa proses pelancaran. Kekuda pelancar direka untuk mengagihkan berat galang secara sama rata, mengelakkan sebarang berpusing atau lentur yang boleh menyebabkan kerosakan pada galang. Komponen ini penting dalam memastikan proses pelancaran berjalan lancar dan selamat.

Satu lagi komponen penting dalam pelancar galang jambatan ialah sistem hidraulik. Sistem ini bertanggungjawab untuk mengawal pergerakan kekuda pelancar dan galang. Ia menggunakan satu siri silinder hidraulik dan pam untuk menggerakkan kekuda ke hadapan dan ke belakang, serta ke atas dan ke bawah. Sistem hidraulik memainkan peranan penting dalam membolehkan kekuda pelancar bergerak dengan lancar dan tepat, yang penting dalam memastikan keselamatan galang dan pekerja.

Sistem elektrik juga merupakan komponen penting dalam pelancar galang jambatan. Ia bertanggungjawab untuk mengawal semua komponen elektrik mesin, termasuk motor, penderia dan lampu. Sistem elektrik memastikan bahawa operasi mesin adalah lancar dan cekap, dan membantu mengelakkan sebarang kemalangan yang disebabkan oleh kerosakan elektrik.

Satu lagi komponen penting dalam pelancar galang jambatan ialah peranti keselamatan. Peranti keselamatan dipasang untuk mengelakkan kemalangan dan melindungi pekerja yang mengendalikan mesin. Peranti ini termasuk penderia, penggera dan butang berhenti kecemasan yang boleh menghentikan operasi mesin sekiranya berlaku kecemasan. Peranti keselamatan adalah penting dalam memastikan keseluruhan projek pembinaan adalah selamat dan cekap.

Kesimpulannya, pelancar galang jambatan merupakan mesin penting dalam pembinaan jambatan. Komponennya, termasuk kekuda pelancar, sistem hidraulik, sistem elektrik dan peranti keselamatan, bekerjasama untuk memastikan pelancaran galang jambatan yang selamat dan cekap. Pembangunan dan penambahbaikan berterusan komponen mesin hanya akan membawa kepada lebih kecekapan dan keselamatan dalam industri pembinaan.

Lakaran

Sebagai peralatan penting dalam industri pembinaan, Pelancar Bridge Girder ialah teknologi canggih dan cekap yang menawarkan banyak faedah. Mari kita lihat dengan lebih dekat beberapa kelebihan mesin ini.

1. Pertama, Pelancar Jambatan Girder adalah sangat cekap.Dengan teknologi canggihnya, ia boleh melancarkan dan meletakkan galang konkrit pratuang dengan cepat dan tepat, yang menjadikannya pilihan ideal untuk pembinaan jambatan lebuh raya dan kereta api. Selain itu, sistemnya yang sangat automatik memastikan galang diletakkan dengan tepat, mengurangkan risiko ralat dan kemalangan.

2. Satu lagi kelebihan Pelancar Bridge Girder ialah serba boleh.Ia boleh disesuaikan dengan pelbagai projek pembinaan jambatan tanpa mengira panjang rentang, jenis galang atau keadaan tapak. Mesin boleh bergerak pada rasuk jambatan dengan lancar dan melancarkan galang pada rentang yang berbeza, menjadikannya alat penting untuk membina jambatan di atas lebuh raya, sungai dan rupa bumi mencabar yang lain.

3. Pelancar Jambatan Girder juga merupakan penyelesaian kos efektif untuk pembinaan jambatan.Dengan memasang galang pratuang, masa pembinaan dikurangkan berbanding dengan kaedah in-situ, yang mengurangkan jumlah kos projek. Keupayaan mesin untuk mengendalikan galang besar juga menghapuskan keperluan untuk kren mahal dan peralatan mengangkat lain, seterusnya mengurangkan kos keseluruhan.

4. Akhir sekali, Pelancar Jambatan Girder ialah pilihan yang lebih selamat untuk pekerja pembinaan,kerana ia menghapuskan keperluan untuk mengangkat dan meletakkan secara manual beban berat. Ini dengan ketara mengurangkan risiko kemalangan dan kecederaan di tapak pembinaan, menjadikan keseluruhan proses lebih selamat untuk semua orang yang terlibat.

5. Kesimpulannya,Pelancar Jambatan Girder menawarkan banyak faedah dan merupakan kemajuan yang luar biasa dalam industri pembinaan. Kecekapan, kepelbagaian, keberkesanan kos dan keselamatannya menjadikannya peralatan penting untuk sebarang projek pembinaan yang melibatkan pembinaan jambatan.

1. Pelancar Jambatan Girder ialah mesin revolusioner yang biasa digunakan dalam industri pembinaan untuk membina jambatan. Mesin yang luar biasa ini adalah keajaiban kejuruteraan yang boleh mengangkat dan meletakkan galang konkrit berat ke kedudukannya dengan mudah.

2. Pelancar Girder Jambatan sangat cekap dan boleh mengurangkan masa pembinaan yang diperlukan untuk jambatan dengan ketara. Ia juga selamat, kerana ia menghilangkan keperluan pekerja untuk mengangkat dan meletakkan galang berat secara manual.

3. Mesin ini adalah contoh sempurna bagaimana teknologi telah mengubah industri pembinaan. Dengan bantuan Pelancar Bridge Girder, jambatan boleh dibina dengan lebih pantas, dengan ketepatan dan ketepatan yang lebih tinggi, sambil memastikan keselamatan pekerja.

4. Aplikasi Pelancar Jambatan Girder tidak terhad kepada pembinaan jambatan sahaja. Ia juga boleh digunakan di kawasan lain seperti pembinaan laluan metro, lebuh raya, dan juga dalam pembinaan struktur perindustrian yang besar.

5. Secara keseluruhan, Pelancar Jambatan Girder adalah bukti kuasa kejuruteraan dan inovasi. Aplikasinya dalam industri pembinaan telah membuka jalan kepada kaedah yang lebih pantas dan cekap untuk membina infrastruktur penting, dan kemajuan ini akan terus memberi kesan positif kepada dunia kita untuk tahun-tahun akan datang.

1. Penghasilan Pelancar Bridge Girder melibatkan proses terperinci dan kompleks yang memerlukan ketepatan, kepakaran dan dedikasi. Ia merupakan langkah penting dan penting dalam pembinaan jambatan, dan memainkan peranan penting dalam membentuk infrastruktur kami.

2. Proses pengeluaran bermula dengan fasa reka bentuk dan kejuruteraan, di mana spesifikasi teknikal ditetapkan. Ini melibatkan perancangan dan analisis yang teliti, dengan mengambil kira faktor-faktor seperti tujuan penggunaan, dimensi, kapasiti berat dan lokasi. Jurutera mahir bekerjasama untuk mencipta pelan tindakan terperinci Pelancar Jambatan Girder, yang berfungsi sebagai asas untuk pengeluaran sebenar.

3. Fasa kedua proses pengeluaran melibatkan fabrikasi sebenar Bridge Girder Launcher. Ini memerlukan penggunaan peralatan dan kepakaran khusus, serta pematuhan kepada protokol keselamatan yang ketat untuk memastikan proses pengeluaran yang selamat dan cekap. Juruteknik mahir bekerja dengan bahan untuk mencipta segmen galang dan komponen pelancar, yang kemudiannya dipasang untuk mencipta Pelancar Bridge Girder terakhir.

4. Setelah Pelancar Bridge Girder selesai, ia menjalani proses kawalan kualiti yang ketat untuk memastikan ia memenuhi semua spesifikasi teknikal dan piawaian keselamatan. Ini melibatkan ujian ketahanan, kapasiti berat dan ketepatan Pelancar dalam pelancaran galang.

5. Sepanjang keseluruhan proses pengeluaran, sikap positif dan proaktif adalah penting untuk memastikan hasil projek berjaya. Setiap langkah memerlukan perhatian yang teliti terhadap perincian dan ketekunan, serta komitmen terhadap kecemerlangan dan inovasi.

6. Kesimpulannya, penghasilan Jambatan Girder Launcher merupakan komponen penting dalam proses pembinaan jambatan. Ia memerlukan kemahiran dan kepakaran pasukan yang sangat terlatih, yang bekerja dengan tekun dan dengan sikap positif untuk memastikan hasil yang berjaya. Dengan mengekalkan fokus pada kualiti, keselamatan dan inovasi, kami boleh terus membina infrastruktur yang akan membentuk masa depan kami.

Syarikat itu telah memasang platform pengurusan peralatan pintar, dan telah memasang 310 set (set) robot pengendalian dan kimpalan. Selepas rancangan itu siap, akan ada lebih daripada 500 set (set), dan kadar rangkaian peralatan akan mencapai 95 peratus . 32 talian kimpalan telah digunakan, 50 dirancang untuk dipasang, dan kadar automasi keseluruhan barisan produk telah mencapai 85 peratus.
