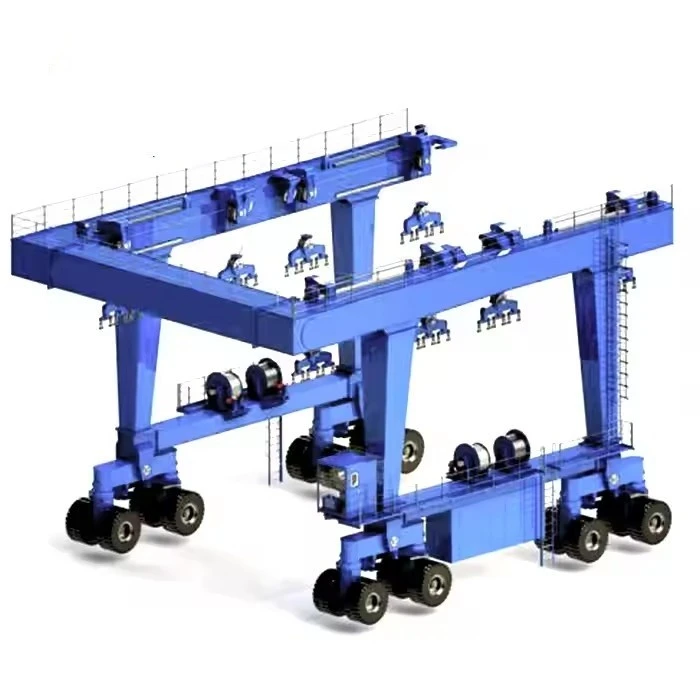

230 Tan Mudah Alih Angkat Bot Angkat Bot Marin

A Pengangkat bot bergerak 230 tanialah sistem pengangkat tugas berat-yang direka untuk aplikasi marin, seperti gudang kapal, limbungan kapal dan marina. Ia membolehkan pengendalian, pelancaran dan pengambilan kapal besar yang selamat dan cekap, termasuk kapal layar, bot komersial dan kraf tentera.

Ciri-ciri Utama Pengangkat Bot Mudah Alih 230 Tan:

Kapasiti Beban Tinggi– Boleh mengangkat dan mengangkut bot dengan berat sehingga 230 tan (460,000 lbs).

mobiliti– Dilengkapi dengan roda atau trek untuk pergerakan mudah di sekitar dok kering, limbungan kapal atau marina.

Tali Tali/Bar Penyebar Boleh Laras– Memastikan pengangkatan seimbang dan meminimumkan tekanan badan kapal.

Operasi Hidraulik atau Elektrik– Menyediakan pengangkatan/penurunan yang licin dan terkawal.

Ciri Kestabilan & Keselamatan– Termasuk cadik, penderia beban dan brek kecemasan.

serba boleh– Boleh mengendalikan saiz dan jenis bot yang berbeza (katamaran, monohull, dll.).

Rintangan Cuaca– Selalunya dibina dengan-bahan tahan kakisan untuk persekitaran marin.

Perbandingan dengan Penyelesaian Pengangkatan Marin Lain

Kapasiti Mengangkat 230 tan
Span (Lebar) 3 - 12 meter (boleh laras)
Ketinggian Angkat 3 - 10 meter
Kelas Kerja A3-A5 (tugas ringan hingga sederhana)
Kelajuan Mengangkat 0.5 - 8 m/min (pembolehubah)
Jenis Rasuk Utama Girder tunggal/berganda (jenis-kotak)
Bekalan Kuasa 220V/380V 3 fasa atau manual
Mod Kawalan Kawalan loket/kawalan jauh wayarles
Hoist Type Electric chain angkat/tali dawai angkat
Pemanduan Perjalanan Tolak manual atau bermotor
Perlindungan Kakisan Panas-cat bergalvani atau marin-gred
Rintangan Angin Sehingga skala Beaufort 6 (untuk kegunaan luar)
Suhu Operasi -20 darjah hingga +50 darjah

A Pengangkat bot bergerak 230 tanialah sistem pengangkat tugas berat -yang direka untuk mengendalikan kapal besar untuk penyelenggaraan, penyimpanan atau pengangkutan. Di bawah ialah komponen utama yang biasanya terdapat dalam pesawat angkat tersebut:

1. Komponen Struktur

Rasuk/Bingkai Utama– Galang keluli tugas berat-yang menyokong kapasiti berat angkat.

Perhimpunan Roda– Roda-berat (selalunya getah-letih atau-dipasang di rel) untuk mobiliti.

Cadik/Penstabil– Kaki boleh dipanjangkan untuk memberikan kestabilan semasa operasi mengangkat.

Palang Palang/Penyebar– Agihkan beban secara sama rata merentasi titik angkat.

2. Mekanisme Mengangkat

Silinder Hidraulik– Sediakan daya angkat (biasanya disegerakkan untuk mengangkat sekata).

Mengangkat Tali/Kabel– Anduh sintetik{0}}berat atau tali dawai untuk membuai bot.

Cangkuk & Belenggu– Titik lampiran{0}}berkapasiti tinggi untuk mengamankan anduh.

Sel Beban/Penderia– Pantau pengagihan berat untuk mengelakkan beban berlebihan.

3. Sistem Kuasa & Kawalan

Unit Kuasa Hidraulik (HPU)– Menguasakan silinder hidraulik dengan pam, injap dan takungan.

Panel Kawalan– Antara muka operator (mungkin berwayar atau wayarles) untuk mengangkat/menurunkan.

Sistem Penyegerakan– Memastikan pengangkatan sekata untuk mengelakkan kerosakan bot.

4. Sistem Mobiliti

Memandu Motor– Motor elektrik atau hidraulik untuk menggerakkan angkat.

Mekanisme Pemanduan– Membenarkan pergerakan yang tepat (kayu bedik atau alat kawalan jauh).

Sistem Brek– Memastikan berhenti dengan selamat apabila pegun.

5. Ciri-ciri Keselamatan

Perlindungan Lebihan– Menghalang pengangkatan melebihi kapasiti terkadar.

Hentian Kecemasan (E-Berhenti)– Tutup segera sekiranya berlaku kerosakan.

Sistem Anti-Petua– Mengelakkan alat angkat daripada terbalik semasa operasi.

Penggera/Lampu Amaran– Memberi amaran kepada kakitangan semasa pergerakan.

6. Aksesori Pilihan

Penyesuai Buaian Bot– Sokongan tersuai untuk jenis badan kapal yang berbeza.

Alat Kawalan Jauh– Operasi tanpa wayar untuk keterlihatan yang lebih baik.

Sistem Digerakkan Sendiri-– Untuk penempatan semula yang lebih mudah.

Salutan Tahan Karat-– Untuk persekitaran marin.

LAKARAN

Teknikal utama

✅ Kelebihan Pengangkat Bot Bergerak 230 Tan

Kelebihan berbanding kaedah tradisional:

Lebih pantas daripada Lif Perjalanan– Tidak memerlukan sistem kren atau rel tetap.

Lebih Fleksibel daripada Slipways– Boleh meletakkan bot dengan tepat untuk penyimpanan atau pengangkutan.

Mengurangkan Keperluan Ruang Tanah– Tidak seperti lif pegun, angkat mudah alih boleh diubah kedudukan mengikut keperluan.

Pengangkat Bot Mudah Alih 230 Tan (juga dikenali sebagai Pengangkat Perjalanan, Pengangkat Bot, atau Kren Gantri Bot) ialah peralatan marin khusus yang direka untuk mengangkat, mengangkut, melancarkan dan mengambil bot dan kapal layar sehingga 200 tan. Ia biasanya digunakan di limbungan kapal, marina, gudang kapal, dan pelabuhan.

Aplikasi:

Operasi Limbungan Bot– Melancarkan, mengangkut dan menyimpan kapal besar.

Penyelenggaraan Marina– Docking kering untuk pembaikan, pengecatan atau pemeriksaan.

Pembinaan & Pembaikan Kapal– Memindahkan bot antara stesen kerja.

Penggunaan Ketenteraan & Komersial– Mengendalikan bot peronda, feri, dan kapal kecil.

Proses pengeluaran aangkat bot bergerak 230 tan (lif marin)melibatkan beberapa peringkat, daripada reka bentuk dan pemilihan bahan kepada fabrikasi, pemasangan, ujian dan penghantaran. Di bawah ialah pecahan terperinci proses pembuatan biasa:

1. Reka Bentuk & Kejuruteraan

Analisis Keperluan: Tentukan kapasiti beban (230 tan), ketinggian lif, rentang dan keperluan mobiliti (rel-dilekapkan atau-didorong sendiri).

Pemodelan CAD: Gunakan perisian reka bentuk 3D (SolidWorks, AutoCAD) untuk mencipta lukisan struktur dan mekanikal.

Pengiraan Struktur: Pastikan angkat boleh mengendalikan beban dinamik, daya angin dan rintangan kakisan (untuk persekitaran marin).

Pematuhan Peraturan: Memenuhi piawaian sepertiDNV, ABS, ISO atau CEuntuk keselamatan peralatan marin.

2. Perolehan Bahan

Pemilihan Keluli: Keluli struktur gred tinggi-(S355, ASTM A572) untuk rasuk, lajur dan bingkai.

Perlindungan Kakisan: Salutan gred-marin (galvanisasi, cat epoksi) atau komponen keluli tahan karat.

Sistem Hidraulik/Pneumatik: Pam, silinder, hos dan injap dinilai untuk kegunaan tugas berat-.

Komponen Elektrik: Motor kalis air, penderia dan panel kawalan (berkadar IP66/IP67).

3. Proses Fabrikasi

A. Fabrikasi Struktur

Memotong: Pemotongan plasma/laser CNC untuk bahagian ketepatan.

Kimpalan: Kimpalan robotik atau manual (MIG/TIG) untuk sambungan galas-beban; diperiksa melalui ujian-ray/ultrasonik.

Pemesinan: Gerudi lubang untuk bolt, aci, dan kelengkapan hidraulik.

Rawatan Permukaan: Peletupan pasir + salutan anti-karat.

B. Perhimpunan Mekanikal

Sistem Hidraulik: Pasang silinder, pam dan hos; ujian tekanan-untuk kebocoran.

Sistem Pemacu: Muatkan motor, kotak gear dan roda (jika mudah alih).

Mekanisme Mengangkat: Pasang lengan angkat atau sistem anduh yang disegerakkan.

C. Sistem Elektrik & Kawalan

Pendawaian: Sambungkan penderia, suis had dan alat kawalan jauh.

Integrasi PLC: Program untuk mengangkat segerak, perlindungan beban lampau dan hentian kecemasan.

Menguji: Sahkan ciri tindak balas dan keselamatan.

4. Kawalan Kualiti & Pengujian

Ujian Beban: Angkat 125–150% kapasiti terkadar (287.5–345 tan) untuk mengesahkan integriti struktur.

Ujian Operasi: Periksa kelajuan mengangkat/menurunkan, kestabilan dan penyegerakan.

Ujian Alam Sekitar: Pendedahan kepada semburan garam (jika untuk kegunaan laut).

Pensijilan: Pemeriksaan-pihak ketiga (cth, Lloyd's Register, DNV).

5. Penghantaran & Pemasangan

Pengangkutan: Dibongkar untuk penghantaran (jika besar); dipasang semula di-tapak.

Pemasangan: Sauh pada rel atau sediakan asas untuk model pegun.

Latihan: Operator dilatih tentang protokol keselamatan dan penyelenggaraan.

6. Penyelenggaraan & Sokongan

Manual: Menyediakan garis panduan untuk pelinciran, pemeriksaan hidraulik, dan penggantian bahagian.

Pemantauan Jauh: Penderia IoT pilihan untuk penyelenggaraan ramalan.

Pandangan bengkel:

Syarikat itu telah memasang platform pengurusan peralatan pintar, dan telah memasang 310 set (set) robot pengendalian dan kimpalan. Selepas rancangan siap, akan terdapat lebih daripada 500 set (set), dan kadar rangkaian peralatan akan mencapai 95%. 32 talian kimpalan telah digunakan, 50 dirancang untuk dipasang, dan kadar automasi keseluruhan barisan produk telah mencapai 85%.
